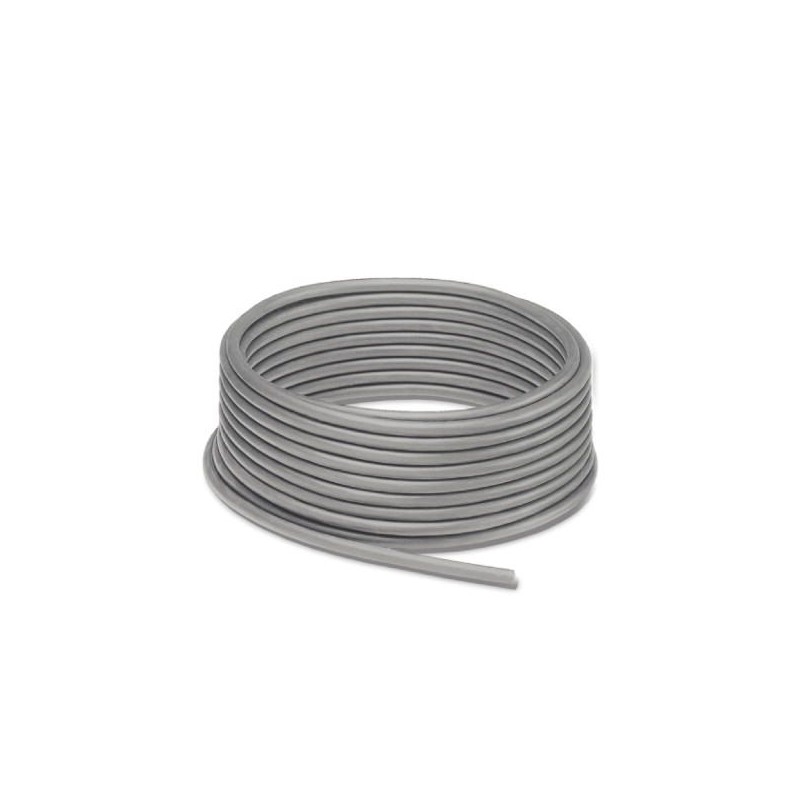

SAC-5P-100,0-923 1400493 PHOENIX CONTACT Câble
SAC-5P-100,0-923
1400493
PHOENIX_CONTACT
Câble
Au mètre, Anneau de câble, CANopen®, DeviceNet™, blindé, PUR sans halogène, gris argenté RAL 7001, 4 conducteurs (2xAWG24/19+2xAWG22/19), couleur monoconducteur : rouge-noir, bleu-blanc, longueur du câble : 100 m
Câbles > Câble pour télécommunications
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1400493 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4046356497626 |
| Numéro du tarif douanier | 85444995 |
Câble
| Type de câble | Câble CAN Bus/DeviceNet Drop |
|---|---|
| Type de câble (symbole) | 923 |
| Style UL AWM | 21198 (80 °C / 300 V) |
| Structure de câble | 2xAWG24/19+2xAWG22/19 |
| Section du conducteur | 2x 0,25 mm² (Ligne de données) |
| 2x 0,34 mm² (Alimentation) | |
| 1x 0,34 mm² (Cordon de repère) | |
| AWG ligne de signaux | 24 |
| AWG alimentation en tension | 22 |
| Structure du conducteur ligne de signal | 19x 0,13 mm |
| Structure du conducteur alimentation en tension | 19x 0,15 mm |
| Diamètre du fil avec isolant | 1,95 mm ±0,05 mm (Ligne de données) |
| 1,4 mm ±0,05 mm (Alimentation) | |
| Coloris des fils | rouge-noir, bleu-blanc |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Film en aluminium revêtu de plastique, face extérieure en aluminium |
| Câblage total | 2 paires autour d'un cordon de repère au milieu en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 80 % |
| Gaine extérieure, coloris | gris argent RAL 7001 |
| Diamètre extérieur du câble D | 6,7 mm ±0,3 mm |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Nombre de cycles de flexion | 5000000 |
| Rayon de courbure | 70 mm |
| Rayon de courbure minimum, utilisation de chaînes porte-câbles | 10 x D |
| Course | 4,5 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 3 m/s² |
| Poids du câble | 90 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE moussé (Ligne de données) |
| PE (Alimentation) | |
| Matériau conducteur | Cordon Cu étamé |
| Résistance d'isolement | ≥ 5 GΩ*km (Ligne de données) |
| ≥ 5 GΩ*km (Alimentation) | |
| Résistance de boucle | ≤ 181,80 Ω/km (Ligne de données) |
| ≤ 114,80 Ω/km (Alimentation) | |
| Capacité de la ligne | nom. 40 nF/km (Ligne de données) |
| Impédance d'onde | 120 Ω ±10 % (pour 1 MHz) |
| Atténuation | ≤ 22,9 dB/km (pour 1 MHz) |
| ≤ 16,4 dB/km (à 500 kHz) | |
| ≤ 9,5 dB/km (à 125 kHz) | |
| Tension nominale câble | ≤ 300 V (Valeur de crête, par pour courants forts) |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 2000 V (50 Hz, 1 min) |
| Résistance à la propagation des flammes | UL 1581, Sec. 1060 (FT-1) |
| CEI 60332-1 | |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| d'après IEC 60754-1 | |
| Résistance spéciale | Non adhésif |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (câble, pose souple) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 10.0.127060106eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027062000eCl@ss 7.027062011eCl@ss 8.027062011eCl@ss 9.027062011
| Caractéristique | Valeur |
|---|---|
| Surface du conducteur (EF010804) | Autre |
| Diamètre du conducteur (EF001621) | 1.95 mm |
| Section nominale du conducteur (EF000060) | 0.25 mm² |
| Classe du conducteur (EF001632) | Kl.6 = fil extra-fin |
| Nombre de conducteurs (EF001792) | 4 |
| Isolation des fils (EF000061) | Autre |
| Spécification d'isolation des fils (EF011805) | Autre |
| Marquage du conducteur (EF000067) | Autre |
| Blindage sur élément de câblage (EF001623) | Tresse |
| Câblage (EF003802) | Autre |
| Câble étanche à l'eau longitudinal (EF011011) | Non |
| Câble étanche à l'eau transversal (EF011012) | Non |
| Convient pour une installation souterraine (EF003689) | Non |
| Gaine de protection (EF001691) | Sans |
| Matériau de la gaine (EF001625) | Autre |
| Spécification du matériau de gaine (EF011806) | Autre |
| Couleur de la gaine (EF001618) | Autre |
| À faible dégagement de fumée selon IEC 61034-2 (EF003799) | Non |
| Résistant à l'huile selon IEC 60811-404 (EF009770) | Non |
| Diamètre externe approx. (EF003921) | 6.7 mm |
| Rayon de courbure minimal admissible, utilisation flexible avec guidage forcé (EF011801) | 70 mm |
| Rayon de courbure minimal admissible, utilisation flexible/mouvement libre (EF011802) | 67 mm |
| Rayon de courbure minimal admissible, utilisation stationnaire/fixe (EF011803) | 34 mm |
| Température extérieure admissible du câble, en mouvement (EF001685) | -20 °C |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Catégorie (EF001619) | Autre |
