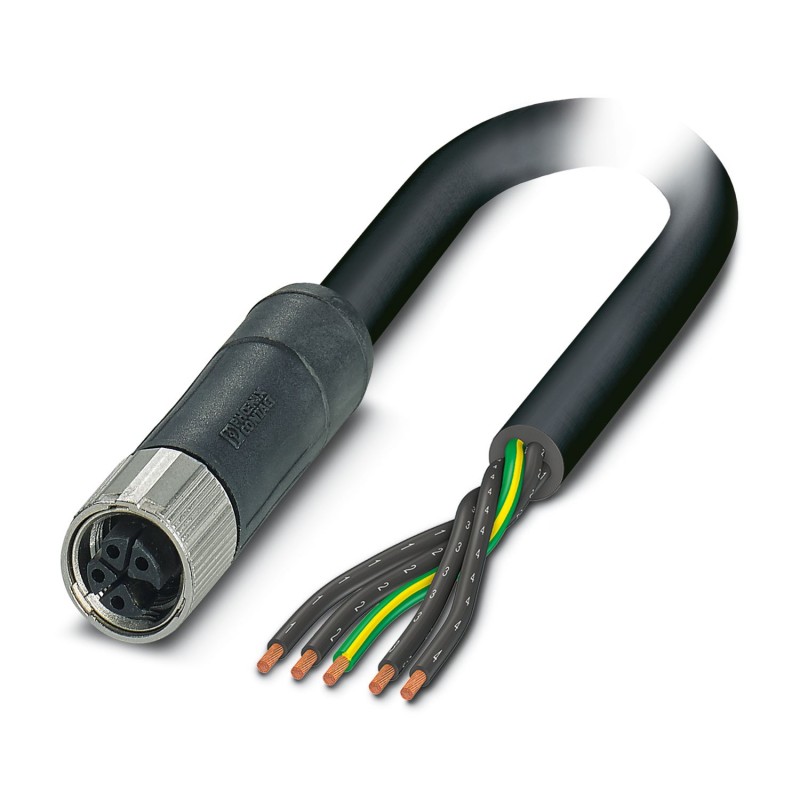

SAC-5P-10,0-PVC/M12FSK PE 1414829 PHOENIX CONTACT Câble d'alimentation
SAC-5P-10,0-PVC/M12FSK PE
1414829
PHOENIX_CONTACT
Câble d'alimentation
Câble d’alimentation, 5 pôles, extrémité de câble libre, vers femelle droite M12, codage : K, longueur du câble : 10 m, pour courant alternatif jusqu’à 16 A/690 V
Câble d'alimentation, 5-pôles, PVC, gris-noir RAL 7021, extrémité libre, sur Connecteur femelle droit M12, codage: K, longueur de câble: 10 m, pour courant alternatif jusque 16 A/690 V
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Câble de puissance |
| Application | Alimentation en énergie |
| Nombre de pôles | 5 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | K |
| État de la gestion des données | |
| Révision de l'article | 06 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de surface de prise | PP |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 690 V AC |
| Intensité nominale IN | 16 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Raccordement 1 | |
| Type | extrémité libre |
| Raccordement 2 | |
| Type | Connecteur femelle droit M12 |
| Type de codage | K (Alimentation) |
| Longueur du câble | 10 m |
| PVC noir [PVC] | |
| Dessin coté |  |
| Poids de gaine | 220 kg/km |
| Style UL AWM | 2570 / 10914 (80 °C / 1000 V) |
| Nombre de pôles | 5 |
| Blindé | non |
| Type | PVC noir [PVC] |
| Section de câble | 5x 2,5 mm² |
| Diamètre de fil avec isolant | 3 mm ±0,1 mm |
| Diamètre extérieur du câble | 10,75 mm ±0,3 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PVC |
| Fil, coloris | noir 1, noir 2, noir 3, noir 4, vert/jaune |
| Epaisseur isolement | ≥ 0,36 mm |
| Epaisseur gaine extérieure | env. 0,76 mm |
| Résistance max. du conducteur | ≤ 8 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 100 MΩ*km (à 20 °C) |
| Tension nominale câble | ≤ 1000 V AC |
| Tension d'essai | ≥ 10000 V AC (Test d'étincelles) |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Rayon de courbure minimal, pose fixe | 54 mm |
| Rayon de courbure minimal, pose souple | 108 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 2000000, Rayon de courbure: 10 x D, Course: 10 m, Vitesse de déplacement: 3 m/s, Accélération: 10 m/s² |
| Résistance à la propagation des flammes | selon UL 758/1581 (Cable Flame) |
| selon UL 758/1581 FT1 | |
| selon DIN EN 60332-1-2 | |
| Résistance à l'huile | selon DIN EN 60811-404, 168 h à 60 °C |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 (sans précontrainte, comme test supplémentaire selon CEI 60529) | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-111 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 5 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Disposition de la rampe de câble, côté champ (EF005928) | Autre |
| Finition raccordement électrique, côté boîtier (EF005524) | M12 |
| Type de contact à fiche, côté boîtier (EF008386) | Femelle (jack) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 10 m |
| Matériau de la gaine de câble (EF004136) | PVC |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Non |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -20 °C |
| Tension assignée (EF000228) | 690 V |
| Classe de protection (IP) (EF005474) | IP65 |
