Agrandir l'image

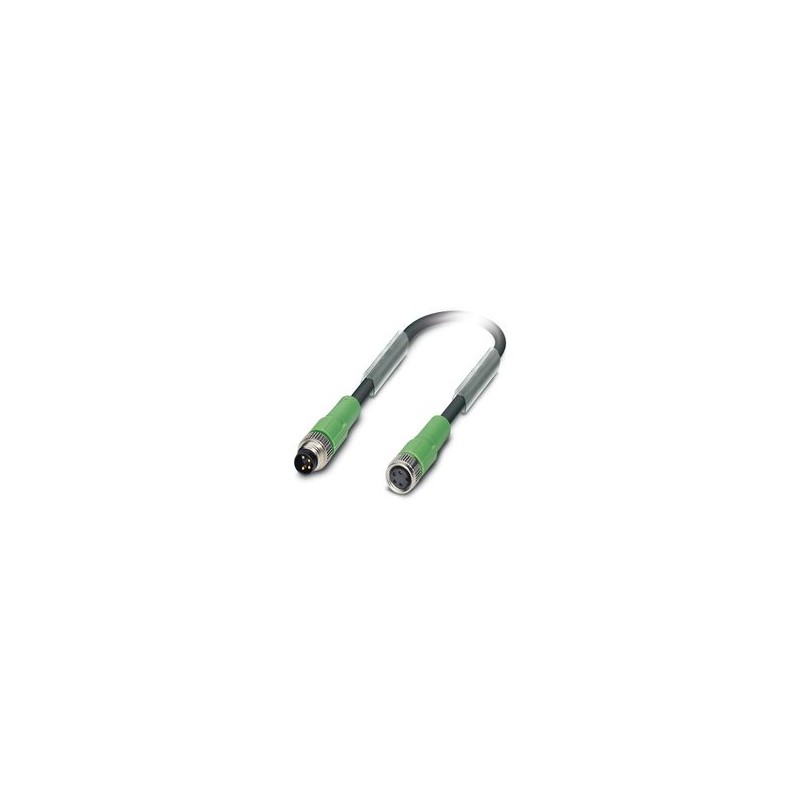

SAC-4P-M 8MS/0,69-PUR/M8FS OBS 1519680 PHOENIX CONTACT Câble pour capteurs/actionneurs
SAC-4P-M 8MS/0,69-PUR/M8FS OBS
1519680
PHOENIX_CONTACT
100
Câble pour capteurs/actionneurs
Câble pour capteurs/actionneurs, 4-pôles, PUR exempt d'halogène, gris-noir RAL 7021, connecteur mâle droit M8, détrompage: A, câblé avec déconnecté, sur Connecteur femelle droit M8, longueur de câble: 0,69 m
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Câble pour capteurs/actionneurs |
| Nombre de pôles | 4 |
| Application | Standard |
| Nombre de sorties de câble | 1 |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
Indications sur les matériaux
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | NBR |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Gaine extérieure, matériau | PUR |
Propriétés électriques
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Circuit de protection | déconnecté |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
Signalisation
| Affichage d'état | Non |
| Présence d'un affichage d'état | Non |
Connecteur
| Raccordement 1 | |
| Type | connecteur mâle droit M8 |
| Nombre de pôles | 4 |
| Type de codage | A |
| Raccordement 2 | |
| Type | Connecteur femelle droit M8 |
| Nombre de pôles | 4 |
Câble/conducteur
| Longueur du câble | 0,69 m |
| PUR exempt d'halogène noir [PUR] | |
| Dessin coté |  |
| Blindé | non |
| Style UL AWM | 20549 / 10493 (80 °C / 300 V) |
| Poids de gaine | 23 kg/km |
| Type | PUR exempt d'halogène noir |
| Abréviation | Li9Y11Y-HF |
| Type de câble (symbole) | PUR |
| Diamètre extérieur du câble | 3,95 mm ±0,15 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 32x 0,10 mm |
| AWG ligne de signaux | 24 |
| Section de câble | 4x 0,25 mm² (Ligne de signal) |
| Matériel Isolant du fil | PP |
| Epaisseur isolement | ≥ 0,21 mm (Isolant de fil) |
| Diamètre de fil avec isolant | 1,17 mm ±0,02 mm (Ligne de signal) |
| Fil, coloris | marron, blanc, bleu, noir |
| Câblage total | 4 fils torsadés longitudinalement |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai câble | ≥ 3000 V |
| Résistance de la ligne | max. 78 Ω/km (à 20 °C) |
| Résistance d'isolation de la ligne | ≥ 100 GΩ*km (à 20 °C) |
| Plus petit rayon de flexion, pose fixe | 20 mm |
| Plus petit rayon de flexion, pose souple | 40 mm |
| Nombre de cycles de flexion | 10000000 |
| Rayon de courbure | 44 mm |
| Course | 10 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 5 m/s² |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance à la propagation des flammes | selon UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| résistant à l'hydrolyse et aux microbes | |
| relativement résistant aux UV selon DIN EN ISO 4892-2-A | |
| Propriétés particulières | compatible chaîne porte-câbles |
| exempt de silicone | |
| exempt de substances néfastes à l'application d'enduits | |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (Câble, pose souple) |
| -40 °C ... 80 °C (câble, pose fixe) | |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| -40 °C ... 80 °C (câble, pose fixe) | |
| -5 °C ... 80 °C (Câble, pose souple) | |
Normes et spécifications
| Désignation de la norme | Connecteur M8 |
| Normes/prescriptions | CEI 61076-2-104 |
