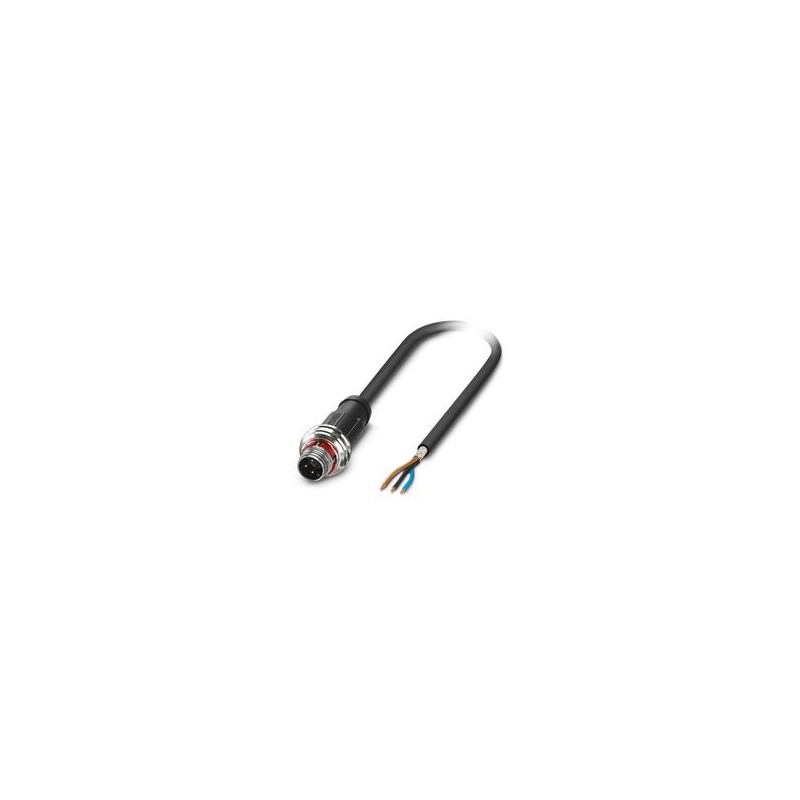

SAC-3P-P12MS/10,0-PUR SH 1476803 PHOENIX CONTACT Câble capteur/actionneur, 3 pôles, PUR sans halogène, noir ..
SAC-3P-P12MS/10,0-PUR SH
1476803
PHOENIX_CONTACT
Câble capteur/actionneur, 3 pôles, PUR sans halogène, noir grisâtre RAL 7021, blindé (Advanced Shielding Technology), connecteur droit M12 Push-pull, codage : A, à l’extrémité du câble libre, longueur du câble : 10 m
Câble pour capteurs/actionneurs
Câble capteur/actionneur, sans halogène à 3 positions, blindé (Advanced Shielding Technology), prise droite M12 Push Pull, code : A, connecté sans fil, à l’extrémité du câble libre, longueur du câble : 10 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble capteur/actionneur |
| Nombre de postes | 3 |
| application | Standard |
| Non. de sorties de câbles | 1 |
| Blindé | oui |
| Codage | un |
| Caractéristiques d’isolation | |
| Catégorie de surtension | Ii |
| Degré de pollution | 3 |
| matériel | PK |
| Indice d’inflammabilité selon UL 94 | V0 |
| Matériau du corps de la poignée | TPU, difficilement inflammable, auto-extinguible |
| Matériel de contact | CuSn |
| Matériau de la surface de contact | Ni/Au |
| Résistance au contact | ≤ 5 mΩ |
| Résistance d’isolation | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V CC | |
| Courant nominal IN | 4 A |
| Circuit de protection | Unwired |
| Données mécaniques | |
| Cycles d’insertion/retrait | ≥ 100 |
| Affichage de l’état | Dans le |
| Affichage de l’état présent | Dans le |
| Connexion du conducteur | |
| Couple de serrage | Connecteurs push-pull M12 |
| Connexion 1 | |
| type | Fiche droite M12 Push Pull |
| Nombre de postes | 3 |
| Type de verrouillage | Push Pull |
| Type de codage | un |
| Connexion 2 | |
| type | Extrémité de câble libre |
| Longueur du câble | 10 m |
| PUR noir sans halogènes [PUR] | |
| Poids du câble | 31 kg/km |
| UL AWM Style | 20549 |
| Nombre de postes | 3 |
| Blindé | oui |
| Type de câble | PUR noir sans halogènes [PUR] |
| Ligne de signal de structure du conducteur | 42 x 0,10 millimètre |
| Ligne de signal AWG | 22 |
| Section transversale du conducteur | 3x 0,34 mm² (ligne de signalisation) |
| Diamètre du fil, y compris l’isolation | 1,27 mm ±0,02 mm (ligne de signal) |
| Diamètre extérieur du câble | 4,65 mm ±0,15 millimètre |
| Gaine extérieure, matériau | Pur |
| Gaine extérieure, couleur | noir-gris RAL 7021 |
| Matériau du conducteur | Fils de Cu litz nus |
| Matériau de l’isolation des fils | PP |
| Fil unique, couleur | marron, bleu, noir |
| Épaisseur, isolation | ≥ 0,21 mm (isolation du noyau) |
| Environ 0,5 mm (gaine extérieure du câble) | |
| Torsion d’ensemble | 3 fils, torsadés |
| Revêtement de blindage optique | 80 % |
| Résistance max. du conducteur | Max. 58 Ω/km (à 20 °C) |
| Résistance d’isolation | ≥ 100 GΩ*km (à 20 °C) |
| Tension nominale, câble | ≤ 300 V |
| Tension d’essai | ≥ 3000 V |
| Rayon de courbure le plus petit, installation fixe | 23 mm |
| Rayon de courbure le plus petit, installation mobile | 47 mm |
| Cycles de pliage max. | 10000000 |
| Sans halogène | conformément à la norme DIN VDE 0472 partie 815 |
| Résistance à la flamme | conforme à la norme UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Résistance à l’huile | conformément à la norme DIN EN 60811-2-1 |
| Autres résistances | Haute résistance aux acides, aux solutions alcalines et aux solvants |
| Résistant à l’hydrolyse et aux microbes | |
| partiellement résistant aux UV selon la norme DIN EN ISO 4892-2-A | |
| Propriétés spéciales | Conduit de câble flexible capable |
| Sans silicone | |
| Exempt de substances qui entraveraient le revêtement avec de la peinture ou du vernis | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, installation fixe) |
| -25 °C ... 80 °C (câble, installation flexible) | |
| Conditions ambiantes | |
| Degré de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85°C (Prise/prise) |
| Désignation standard | M12-Pousser-tirer |
| Normes/spécifications | CEI 61076-2-010 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 3 |
| Finition raccordement électrique, côté champ (EF005525) | M12 |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Autre |
| Longueur de câble (EF000536) | 10 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Type de câble (EF000081) | Multiconducteur |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | CuSn |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -25 °C |
| Courant assigné In (EF008250) | 4 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP65 |
