SAC-3P-M12Y/2X0,45-PUR/M12FS
1630373
PHOENIX_CONTACT
50
Câble pour capteurs/actionneurs

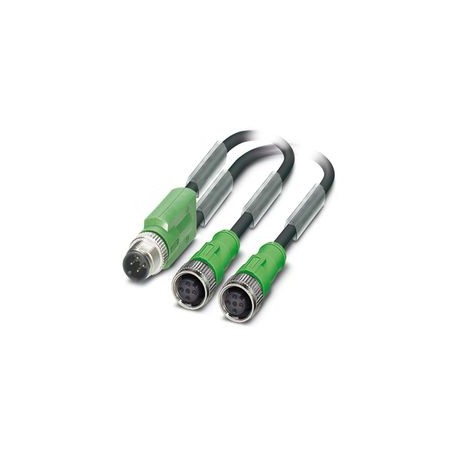

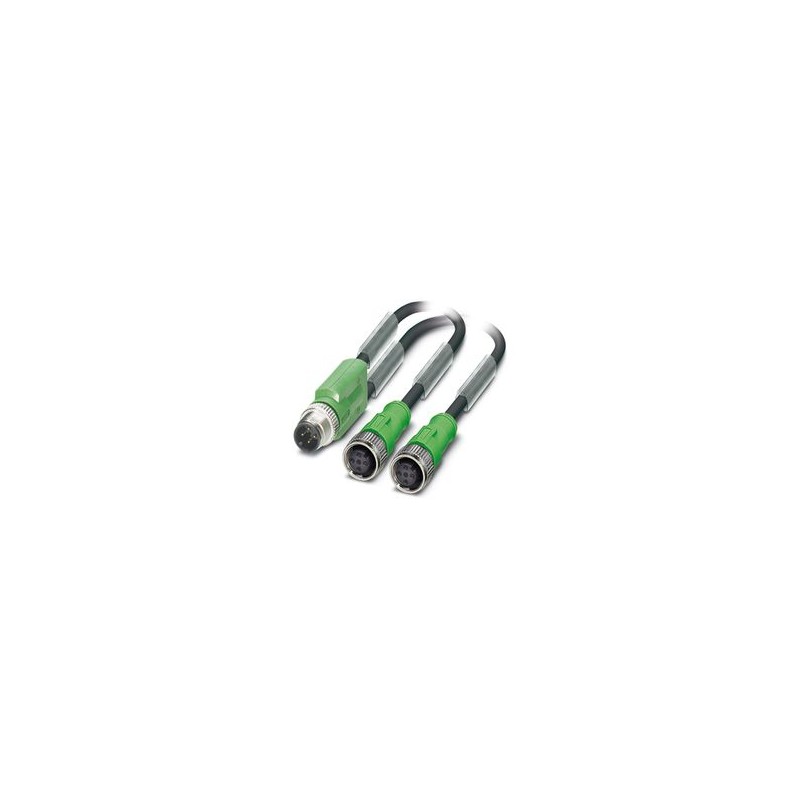

Câble pour capteurs/actionneurs, 3-pôles, connecteur mâle droit M12, détrompage: A, sur Connecteur femelle droit M12, détrompage: A et Connecteur femelle droit M12, détrompage: A, longueur de câble: 0,45 m
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Type de produit | Répartiteur avec câble |
Nombre de pôles | 3 |
Nombre de sorties de câble | 2 |
Blindé | non |
Détrompage | A |
Propriétés d'isolation | |
Catégorie de surtension | II |
Degré de pollution | 3 |
Brochage | |
Contact | Couleur (désignation des signaux) | Contact (en option) | 1 (connecteur) | BN | 4 (Connecteur femelle 1) |
1 (connecteur) | BN | 3 (Connecteur femelle 2) | |
3 (connecteur) | BU | 3 (Connecteur femelle 1) | |
4 (connecteur) | BK | 4 (Connecteur femelle 2) |
Classe d'inflammabilité selon UL 94 | HB |
Matériau du joint | NBR |
Matériau de surface de prise | TPU, ignifuge, autoextinguible |
Matériau de contact | CuSn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | TPU GF |
Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
Résistance de contact | ≤ 5 mΩ |
Résistance d'isolement | ≥ 10 GΩ |
Tension nominale UN | 48 V AC |
60 V DC | |
Intensité nominale IN | 4 A |
Caractéristiques mécaniques | |
Cycles d'enfichage | ≥ 100 |
Affichage d'état | Non |
Présence d'un affichage d'état | Non |
Raccordement 1 | |
Type | connecteur mâle droit M12 |
Type de codage | A |
Raccordement 2 | |
Type | Connecteur femelle droit M12 |
Type de codage | A |
Raccordement 3 | |
Type | Connecteur femelle droit M12 |
Type de codage | A |
Longueur du câble | 0,45 m |
PUR exempt d'halogène noir [PUR] | |
Dessin coté | |
Blindé | non |
Style UL AWM | 20549 |
Poids de gaine | 23 kg/km |
Type | PUR exempt d'halogène noir |
Abréviation | Li9Y11Y |
Type de câble (symbole) | PUR |
Diamètre extérieur du câble | 3,85 mm ±0,15 mm |
Gaine extérieure, matériau | PUR |
Gaine extérieure, coloris | gris-noir RAL 7021 |
Matériau conducteur | Cordon Cu nu |
Structure du conducteur ligne de signal | 42x 0,10 mm |
AWG ligne de signaux | 22 |
Section de câble | 3x 0,34 mm² (Ligne de signal) |
Matériel Isolant du fil | PP |
Epaisseur isolement | ≥ 0,21 mm (Isolant de fil) |
Diamètre de fil avec isolant | 1,27 mm ±0,02 mm (Ligne de signal) |
Fil, coloris | marron, bleu, noir |
Câblage total | 3 fils torsadés longitudinalement |
Tension nominale câble | ≤ 300 V |
Tension d'essai câble | ≥ 3000 V |
Résistance de la ligne | max. 58 Ω/km (à 20 °C) |
Résistance d'isolation de la ligne | ≥ 100 GΩ*km (à 20 °C) |
Plus petit rayon de flexion, pose fixe | 19 mm |
Plus petit rayon de flexion, pose souple | 38 mm |
Nombre de cycles de flexion | 10000000 |
Rayon de courbure | 38 mm |
Course | 10 m |
Vitesse de déplacement | 3 m/s |
Accélération | 10 m/s² |
Absence d'halogène | selon DIN VDE 0472 partie 815 |
Résistance à l'huile | selon DIN EN 60811-2-1 |
Résistance à la propagation des flammes | selon UL 758/1581 FT2 |
DIN EN 60332-2-2 (20 s) | |
Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
résistant à l'hydrolyse et aux microbes | |
relativement résistant aux UV selon DIN EN ISO 4892-2-A | |
Propriétés particulières | compatible chaîne porte-câbles |
exempt de silicone | |
exempt de substances néfastes à l'application d'enduits | |
Température ambiante (fonctionnement) | -25 °C ... 80 °C (Câble, pose souple) |
-40 °C ... 80 °C (câble, pose fixe) |
Conditions ambiantes | |
Indice de protection | IP65 |
IP68 | |
Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
-40 °C ... 80 °C (câble, pose fixe) | |
-5 °C ... 80 °C (Câble, pose souple) |
