SAC-3P-M 8MS/0,5-500 AE KA 1588817 PHOENIX CONTACT Câble capteur/actionneur, 3polaire, PVC, RAL 7001 gris, c..
SAC-3P-M 8MS/0,5-500 AE KA
1588817
PHOENIX_CONTACT
100
Article à la demande, sans remboursement.

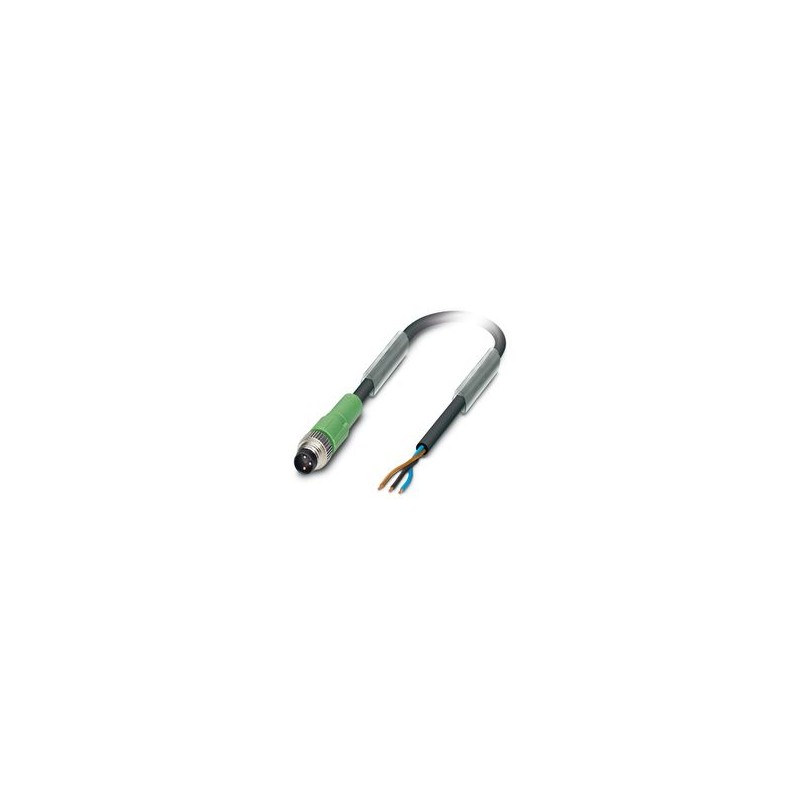

Câble capteur/actionneur, 3polaire, PVC, RAL 7001 gris, connecteur M8 droit, code : A, vers l’extrémité du câble libre, longueur du câble : 0,5 m
Câble pour capteurs/actionneurs
Câble capteur/actionneur, 3 positions, prise droite M8, codage : A, à l’extrémité du câble libre, longueur du câble : 0,5 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Nombre de postes | 3 |
| Non. de sorties de câbles | 1 |
| Blindé | Non |
| Codage | un |
| Matériau du corps de la poignée | TPU, difficilement inflammable, auto-extinguible |
| Matériel de contact | CuSn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | TPU GF |
| Matériau pour le raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance au contact | ≤ 5 mΩ |
| Résistance d’isolation | ≥ 100 MΩ |
| Tension nominale UN | 48 V c.a. |
| 60 V CC | |
| Courant nominal IN | 4 A |
| Affichage de l’état | Non |
| Affichage de l’état présent | Non |
| Connexion 1 | |
| type | Fiche droite M8 |
| Nombre de postes | 3 |
| Type de codage | un |
| Connexion 2 | |
| type | Extrémité de câble libre |
| Longueur du câble | 0,5 m |
| Gris PVC [500] | |
| Dessin dimensionnel |  |
| Poids du câble | 29 kg/km |
| Nombre de postes | 3 |
| Blindé | Non |
| Type de câble | Gris PVC [500] |
| Type de conducteur | Câble rond blindé assemblé |
| Ligne de signal de structure du conducteur | 14 x 0,15 mm |
| Ligne de signal AWG | 24 |
| Section transversale du conducteur | 3x 0,25 mm² (ligne de signal) |
| Diamètre du fil, y compris l’isolation | 1,17 mm ±0,05 millimètre |
| Diamètre extérieur du câble | 4,2 mm ±0,15 mm |
| Gaine extérieure, matériau | CHLORURE DE POLYVINYLE |
| Gaine extérieure, couleur | RAL 7001 gris |
| Matériau du conducteur | Fils de Cu litz nus |
| Matériau de l’isolation des fils | CHLORURE DE POLYVINYLE |
| Fil unique, couleur | marron, bleu, noir |
| Épaisseur, isolation | ≥ 0,23 mm (isolation du noyau) |
| Epaisseur, gaine extérieure | ≥ 0,76 millimètre |
| Torsion d’ensemble | 3 fils, torsadés |
| Résistance max. du conducteur | max 79 Ω/km (à 20 °C) |
| Résistance d’isolation | ≥ 100 MΩ*km (à 20 °C) |
| Tension nominale, câble | ≥ 300 V |
| Tension d’essai | ≤ 3000 V |
| Rayon de courbure le plus petit, installation fixe | 13 mm |
| Sans halogène | Non |
| Résistance à la flamme | Selon le UL-Style 2464 |
| Résistance à l’huile | conformément à la norme DIN EN 60811-2-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, installation fixe) |
| -25 °C ... 80 °C (câble, installation flexible) | |
| Conditions ambiantes | |
| Degré de protection | IP65 |
| IP67 | |
| Ip68 | |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| -25 °C ... 80 °C (câble, installation fixe) | |
| -5 °C ... 80 °C (câble, installation flexible) | |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 3 |
| Finition raccordement électrique, côté champ (EF005525) | M8 |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Autre |
| Longueur de câble (EF000536) | 0.5 m |
| Matériau de la gaine de câble (EF004136) | PVC |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Non |
| Type de câble (EF000081) | Multiconducteur |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | CuSn |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -25 °C |
| Courant assigné In (EF008250) | 4 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP65 |
