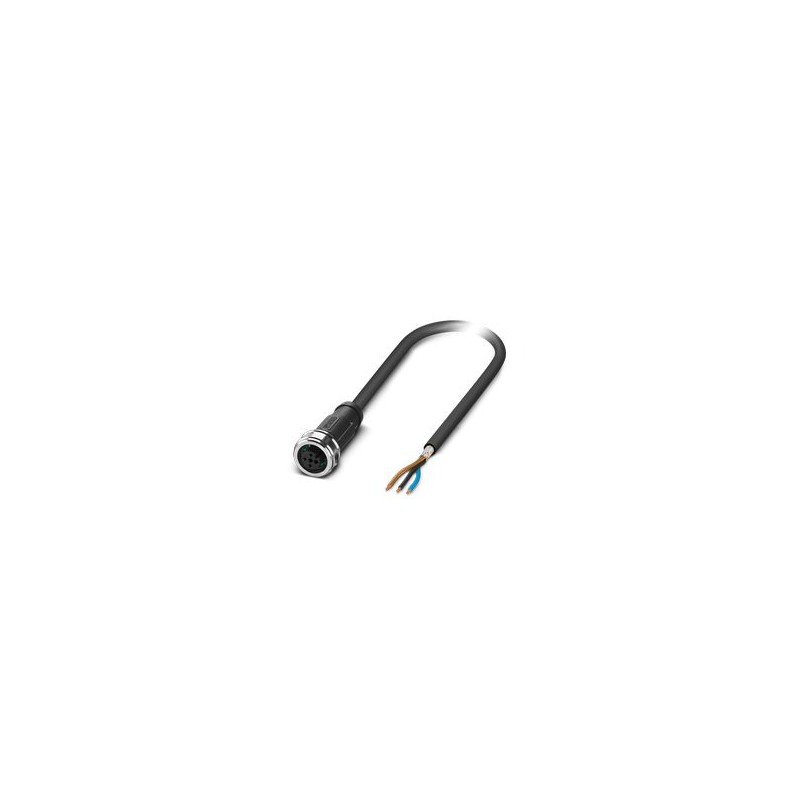

SAC-3P-10,0-PUR/P12FS SH 1476788 PHOENIX CONTACT Câble pour capteurs/actionneurs
SAC-3P-10,0-PUR/P12FS SH
1476788
PHOENIX_CONTACT
Câble pour capteurs/actionneurs
Câble pour capteurs/actionneurs, 3 pôles, PUR sans halogène, noir-gris RAL 7021, blindé (Advanced Shielding Technology), extrémité de câble libre, sur prise droite M12 Push Pull, codage : A, longueur du câble : 10 m
Home > PHOENIX_CONTACT
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲En savoir plus
▲Fiche technique
Propriétés du produit
| Type de produit | Câble capteur/actionneur |
| Nombre de postes | 3 |
| application | Standard |
| Non. de sorties de câbles | 1 |
| Blindé | oui |
| Codage | un |
| Caractéristiques d’isolation | |
| Catégorie de surtension | Ii |
| Degré de pollution | 3 |
Caractéristiques des matériaux
| matériel | PAPA |
| Indice d’inflammabilité selon UL 94 | V0 |
| Matériau du corps de la poignée | TPU, difficilement inflammable, auto-extinguible |
| Matériel de contact | CuSn |
| Matériau de la surface de contact | Ni/Au |
| Gaine extérieure, matériau | Pur |
| Matériau du conducteur | Fils de Cu litz nus |
Propriétés électriques
| Résistance au contact | ≤ 5 mΩ |
| Résistance d’isolation | ≥ 100 MΩ |
| Tension nominale UN | 48 V c.a. |
| 60 V CC | |
| Courant nominal IN | 4 A |
| Circuit de protection | Unwired |
| Résistance max. du conducteur | 58 Ω/m |
Propriétés mécaniques
| Données mécaniques | |
| Cycles d’insertion/retrait | ≥ 100 |
| Cycles de pliage max. | 10000000 |
Signalisation
| Affichage de l’état | Non |
| Affichage de l’état présent | Non |
Données de connexion
| Connexion du conducteur | |
| Couple de serrage | Connecteurs push-pull M12 |
connecteur
| Connexion 1 | |
| type | Extrémité de câble libre |
| Connexion 2 | |
| type | Douille droite M12 Push Pull |
| Nombre de postes | 3 |
| Type de verrouillage | Push Pull |
| Type de codage | un |
Câble/ligne
| Longueur du câble | 10 m |
| PUR sans halogène noir [PUR] | |
| Poids du câble | 31 kg/km |
| UL AWM Style | 20549 |
| Nombre de postes | 3 |
| Blindé | oui |
| Type de câble | PUR sans halogène noir [PUR] |
| Ligne de signal de structure du conducteur | 42 x 0,10 millimètre |
| Ligne de signal AWG | 22 |
| Section transversale du conducteur | 3x 0,34 mm² (ligne de signalisation) |
| Diamètre du fil, y compris l’isolation | 1,27 mm ±0,02 mm (ligne de signal) |
| Diamètre extérieur du câble | 4,65 mm ±0,15 millimètre |
| Gaine extérieure, matériau | Pur |
| Gaine extérieure, couleur | noir-gris RAL 7021 |
| Matériau du conducteur | Fils de Cu litz nus |
| Matériau de l’isolation des fils | PP |
| Fil unique, couleur | marron, bleu, noir |
| Épaisseur, isolation | ≥ 0,21 mm (isolation du noyau) |
| env. 0,5 mm (gaine extérieure du câble) | |
| Torsion d’ensemble | 3 fils, torsadés |
| Revêtement de blindage optique | 80 % |
| Résistance max. du conducteur | max. 58 Ω/km (à 20 °C) |
| Résistance d’isolation | ≥ 100 GΩ*km (à 20 °C) |
| Tension nominale, câble | ≤ 300 V |
| Tension d’essai | ≥ 3000 V |
| Rayon de courbure le plus petit, installation fixe | 23 mm |
| Rayon de courbure le plus petit, installation mobile | 47 mm |
| Cycles de pliage max. | 10000000 |
| Sans halogène | conformément à la norme DIN VDE 0472 partie 815 |
| Résistance à la flamme | conformément à la norme UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Résistance à l’huile | conformément à la norme DIN EN 60811-2-1 |
| Autres résistances | Haute résistance aux acides, aux solutions alcalines et aux solvants |
| Résistant à l’hydrolyse et aux microbes | |
| partiellement résistant aux UV selon la norme DIN EN ISO 4892-2-A | |
| Propriétés spéciales | Conduit de câble flexible capable |
| Sans silicone | |
| Exempt de substances qui entraveraient le revêtement avec de la peinture ou du vernis | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, installation fixe) |
| -25 °C ... 80 °C (câble, installation flexible) | |
Conditions environnementales et réelles
| Conditions ambiantes | |
| Degré de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (Fiche / prise) |
Normes et réglementations
| Désignation standard | M12-Pousser-tirer |
| Normes/spécifications | CEI 61076-2-010 |
