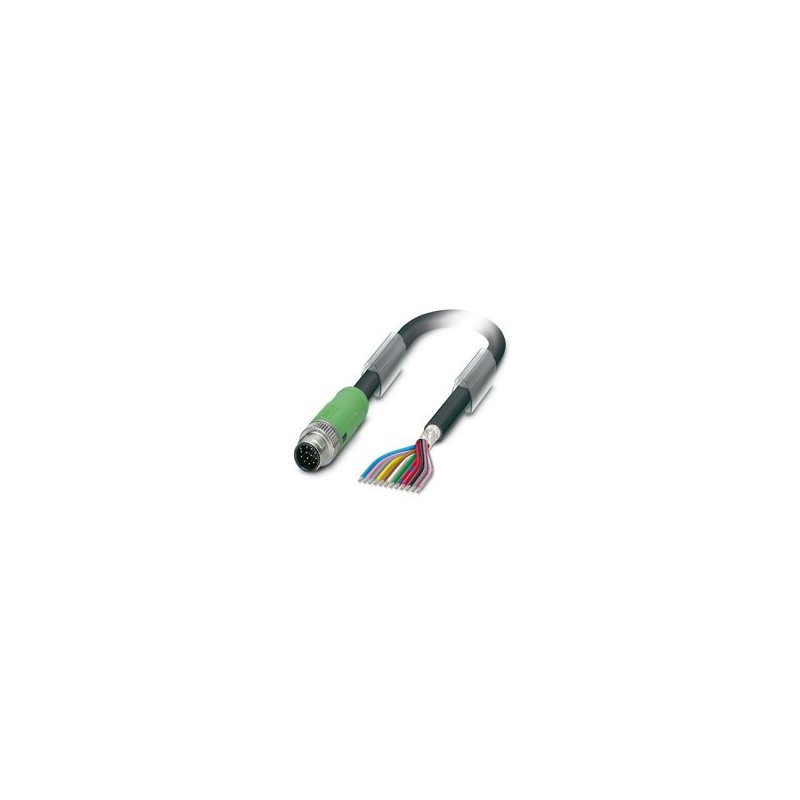

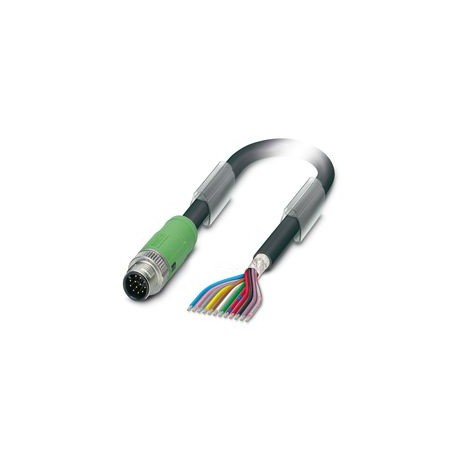

SAC-12P-MS/ 7,0-35T SH SCO 1565276 PHOENIX CONTACT Câble capteur/actionneur, 12 polaires, PUR/PVC, RAL 9005 ..
SAC-12P-MS/ 7,0-35T SH SCO
1565276
PHOENIX_CONTACT
25
Câble capteur/actionneur, 12 polaires, PUR/PVC, RAL 9005 noir, connecteur droit M12 SPEEDCON, code : A, vers l’extrémité du câble libre
Câble pour capteurs/actionneurs
Câble pour capteurs/actionneurs, 12-pôles, connecteur mâle droit M12 SPEEDCONNEC, détrompage: A, sur extrémité libre
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble pour capteurs/actionneurs |
| Nombre de pôles | 12 |
| Application | Standard |
| Nombre de sorties de câble | 1 |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 30 V AC |
| 30 V DC | |
| Intensité nominale IN | 1,5 A |
| Circuit de protection | déconnecté |
| Affichage d'état | Non |
| Présence d'un affichage d'état | Non |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 SPEEDCONNEC |
| Mode de verrouillage | SPEEDCONNEC |
| Type de codage | A |
| Raccordement 2 | |
| Type | extrémité libre |
| PUR/PVC noir à paire torsadée [35T] | |
| Dessin coté |  |
| Blindé | oui |
| Style UL AWM | 20233 / 1061 (80 °C / 300 V) |
| Poids de gaine | 87 kg/km |
| Type | PUR/PVC noir à paire torsadée |
| Abréviation | LSPYwC11Y |
| Type de câble (symbole) | 35T |
| Diamètre extérieur du câble | 8,5 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | noir RAL 9005 |
| Matériau gaine intérieure | PVC |
| Matériau conducteur | Cordon Cu étamé |
| Structure du conducteur ligne de signal | 18x 0,10 mm |
| AWG ligne de signaux | 26 |
| Section de câble | 12x 0,14 mm² (Ligne de signal) |
| Matériel Isolant du fil | PVC |
| Diamètre de fil avec isolant | 1 mm ±0,05 mm (Ligne de signal) |
| Fil, coloris | blanc-marron, vert-jaune, gris-rose, bleu-rouge, noir-violet, gris/rose-rouge/bleu |
| Câblage par paire | 2 fils par paire |
| Câblage total | 6 paires de remplissage en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 85 % |
| Tension nominale câble | 42 V AC |
| Tension d'essai câble | 1500 V AC |
| Résistance de la ligne | ≤ 142 Ω/km (à 20 °C) |
| Résistance d'isolation de la ligne | ≥ 10 MΩ*km (à 20 °C) |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Nombre de cycles de flexion | 2000000 |
| Rayon de courbure | 85 mm |
| Course | 10 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 10 m/s² |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance à la propagation des flammes | selon DIN EN 60332-1-2 |
| selon VW-1 | |
| Résistance spéciale | résistant à l'hydrolyse et aux microbes selon EN 50396 |
| Propriétés particulières | compatible chaîne porte-câbles |
| Température ambiante (fonctionnement) | -5 °C ... 80 °C (Câble, pose souple) |
| -40 °C ... 80 °C (câble, pose fixe) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP68 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| -40 °C ... 80 °C (câble, pose fixe) | |
| -5 °C ... 80 °C (Câble, pose souple) | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 12 |
| Finition raccordement électrique, côté champ (EF005525) | M12 |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Autre |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Non |
| Type de câble (EF000081) | Multiconducteur |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | CuZn |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -5 °C |
| Courant assigné In (EF008250) | 1.5 A |
| Tension assignée (EF000228) | 30 V |
| Classe de protection (IP) (EF005474) | IP65 |
