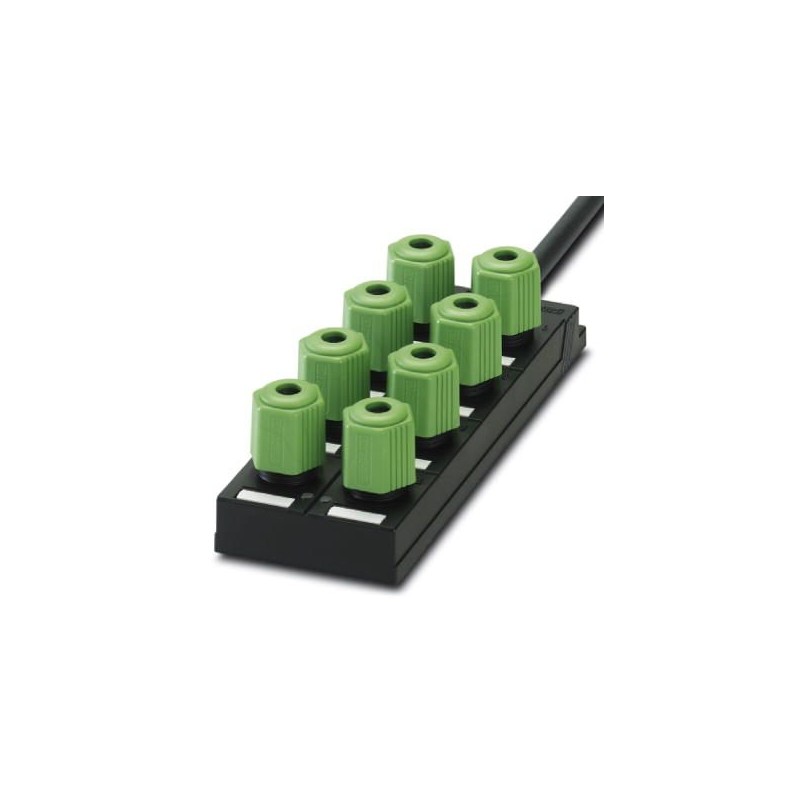

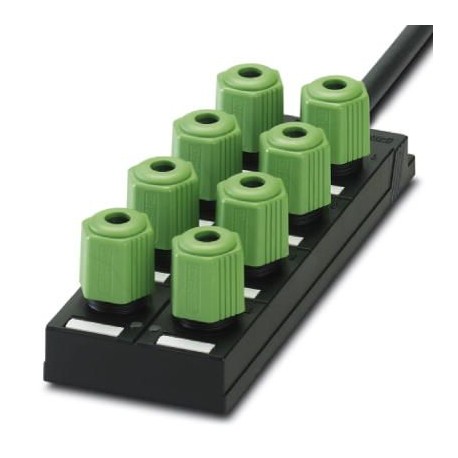

SACB-8Q/4P-L-10,0PUR 1695294 PHOENIX CONTACT Répartiteur pour capteurs/actionneurs
SACB-8Q/4P-L-10,0PUR
1695294
PHOENIX_CONTACT
Répartiteur pour capteurs/actionneurs
Détecteurs > Distributeur passif pour détecteurs / actionneurs
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1695294 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 273 (C-2-2017) |
| GTIN | 4017918177737 |
| Poids par pièce (hors emballage) | 1,364 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Généralités
| Tension de référence | 24 V DC |
|---|---|
| Tension de service maximale Umax | 30 V DC |
| Capacité de charge à chaque signal d'E/S | 4 A |
| Intensité max. admissible par prise | 4 A |
| Courant total de référence | 12 A |
| Nombre de pôles | 4 |
| Nombre de prises | 8 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Mode de raccordement capteur/acteur | QUICKON |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| -40 °C ... 90 °C (pour pose fixe) | |
| -5 °C ... 80 °C (pour pose souple) |
Fonction de diagnostic locale
| Diagnostic local | Tension d'alimentation LED verte |
|---|---|
| Signalisation d'état des E/S LED jaune |
Caractéristiques de raccordement du câble principal
| Type de raccordement | Connexion fixe |
|---|---|
| Longueur du câble | 10 m |
Caractéristiques du câble
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | Classe 2-6 // 0,34 mm² : 0,1 mm ; 0,5 - 0,75 mm² : 0,15 mm |
|---|---|
| Matière de l'isolant des fils | PVC / PE |
| Diamètre de fil avec isolation | ≤ 2,5 mm |
| Diamètre extérieur minimal du câble | 4 mm |
| Diamètre extérieur maximal du câble | 7,5 mm |
| Couple de serrage écrou-chapeau | 2,5 Nm |
| Ouverture écrou-chapeau | 22 mm |
| Remarque sur le nombre de raccordements possibles | En cas de nouvelle connexion, il faudra éventuellement remplacer le joint d'étanchéité et la couronne. |
| Section de conducteur souple min. | 0,34 mm² |
| Section de conducteur souple max. | 0,75 mm² |
| Section du conducteur AWG min. | 22 |
| Section du conducteur AWG max. | 18 |
Type d'isolant
| Matériau du boîtier | PA |
|---|---|
| Matériau masse de scellement | PUR |
| Matériau de contact | Acier/cuivre |
| Matériau de surface du contact | Sn |
| Matériau de porte-contacts | PA 6.6 |
Brochage
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = WH |
|---|---|
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 5 / 4 (A) = PK | |
| 6 / 4 (A) = RD | |
| 7 / 4 (A) = BK | |
| 8 / 4 (A) = VT | |
| 1-8 / 1 (+ 120 V) = BN | |
| 1-8 / 3 (0 V) = BU | |
| 1-8 / 5 (PE) = GN/YE |
Câble
| Type de câble | PUR/PVC noir |
|---|---|
| Type de câble (symbole) | PUR |
| Symbole du câble | LiYY11Y-HF |
| Style UL AWM | 20549 (80 °C / 300 V) |
| Section du conducteur | 8x 0,34 mm² (Ligne de signal) |
| 3x 0,75 mm² (Câble d'alimentation) | |
| AWG ligne de signaux | 22 |
| AWG alimentation en tension | 18 |
| Structure du conducteur ligne de signal | 19x 0,15 mm |
| Structure du conducteur alimentation en tension | 42x 0,15 mm |
| Diamètre du fil avec isolant | 1,3 mm ±0,1 mm (Ligne de signal) |
| 1,8 mm ±0,1 mm (Câble d'alimentation) | |
| Coloris des fils | marron, bleu, vert/jaune, blanc, vert, jaune, gris, rose, rouge, noir, violet |
| Câblage total | fils regroupés en couches |
| Gaine extérieure, coloris | noir RAL 9005 |
| Épaisseur gaine intérieure | ≥ 0,15 mm |
| Épaisseur gaine extérieure | ≥ 0,38 mm |
| Diamètre extérieur du câble D | 8,5 mm ±0,2 mm |
| Rayon de courbure minimum, position fixe | 7,5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Nombre de cycles de flexion | 1500000 |
| Rayon de courbure minimum, utilisation de chaînes porte-câbles | 10 x D |
| Course | 2 m |
| Vitesse de déplacement | 2 m/s |
| Poids du câble | 107,4 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau gaine intérieure | PVC |
| Matériau Isolant du fil | PVC |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 5 MΩ*km |
| Résistance du conducteur | ≤ 53 Ω/km (Ligne de signal) |
| ≤ 26 Ω/km (Câble d'alimentation) | |
| Tension nominale câble | 300 V AC |
| Tension d'essai fil/fil | 2000 V (50 Hz, 5 min) |
| Propriétés particulières | exempt de silicone |
| Résistance à la propagation des flammes | DIN EN 50265 |
| Résistance à l'huile | selon VDE 0472 partie 803 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| Température ambiante (fonctionnement) | -40 °C ... 90 °C (câble, pose fixe) |
| -5 °C ... 80 °C (câble, pose souple) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
