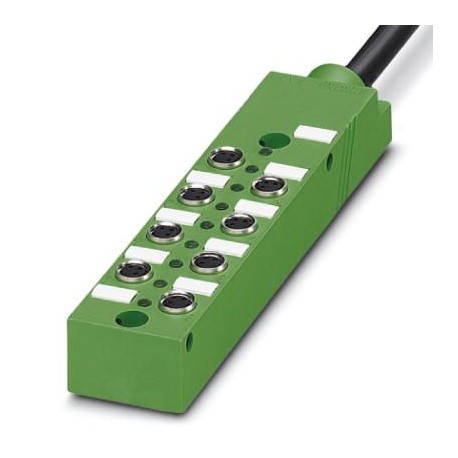

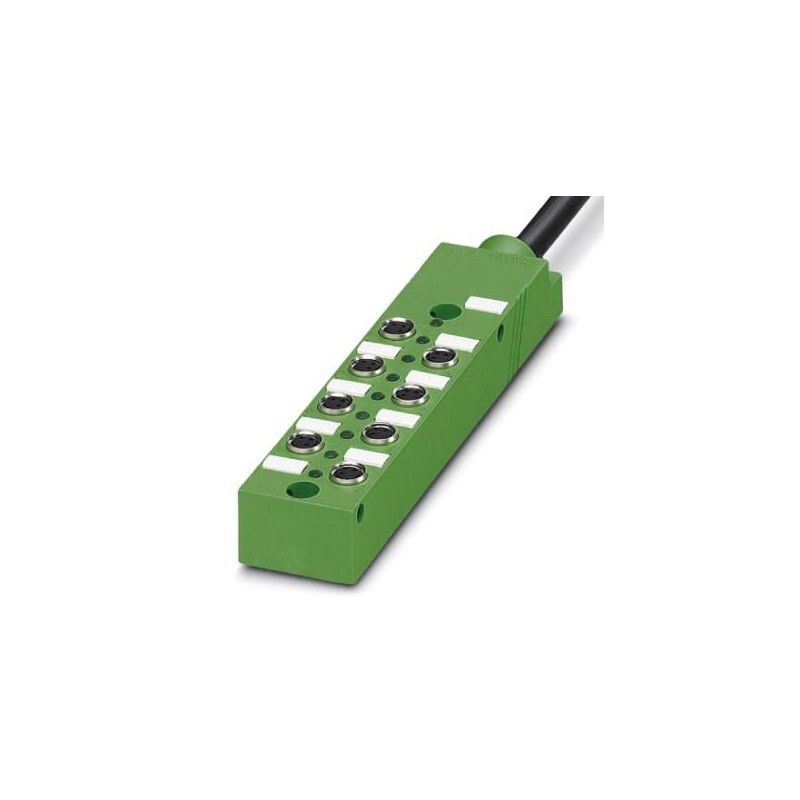

SACB- 8/4-L-10,0PUR-M8
1516124
PHOENIX_CONTACT
1
Répartiteur pour capteurs/actionneurs
Détecteurs > Distributeur passif pour détecteurs / actionneurs
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1516124 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 266 (C-2-2017) |
GTIN | 4017918967109 |
Poids par pièce (hors emballage) | 1,554 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | PL (Pologne) |
Tension de référence | 24 V DC |
---|---|
Tension de service maximale Umax | 30 V DC |
Capacité de charge à chaque signal d'E/S | 2 A |
Intensité max. admissible par prise | 2 A |
Courant total de référence | 6 A |
Nombre de pôles | 4 |
Nombre de prises | 8 |
Classe d'inflammabilité selon UL 94 | V0 |
Mode de raccordement capteur/acteur | Connecteur femelle M8 |
Indice de protection | IP65 |
---|---|
IP67 | |
Température ambiante (fonctionnement) | -30 °C ... 80 °C |
Diagnostic local | Tension d'alimentation LED verte |
---|---|
Signalisation d'état des E/S LED jaune |
Type de raccordement | Connexion fixe |
---|---|
Longueur du câble | 10 m |
Couple de serrage emplacement câble pour capteurs / actionneurs | 0,2 Nm |
Matériau du boîtier | PBT |
---|---|
Matériau masse de scellement | PUR |
Matériau de contact | CuSn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | PA |
Matériau douille filetée | Alliage de Cu |
Matériau surface douille filetée | Nickelé |
Matériau du joint torique | NBR |
Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = WH |
---|---|
1 / 2 (B) = GY/PK | |
2 / 4 (A) = GN | |
2 / 2 (B) = RD/BU | |
3 / 4 (A) = YE | |
3 / 2 (B) = WH/GN | |
4 / 4 (A) = GY | |
4 / 2 (B) = BN/GN | |
5 / 4 (A) = PK | |
5 / 2 (B) = WH/YE | |
6 / 4 (A) = RD | |
6 / 2 (B) = YE/BN | |
7 / 4 (A) = BK | |
7 / 2 (B) = WH/GY | |
8 / 4 (A) = VT | |
8 / 2 (B) = GY/BN | |
1-8 / 1 (+ 24 V) = BN | |
1-8 / 3 (0 V) = BU |
Désignation de la norme | Connecteur M8 |
---|---|
Normes/Prescriptions | CEI 61076-2-104 |
Connexion selon la norme | CUL |
Classe d'inflammabilité selon UL 94 | V0 |
Type de câble | PUR/PVC noir |
---|---|
Type de câble (symbole) | PUR |
Symbole du câble | LiYY11Y-HF |
Section du conducteur | 16x 0,34 mm² (Ligne de signal) |
2x 0,75 mm² (Alimentation) | |
AWG ligne de signaux | 22 |
AWG alimentation en tension | 18 |
Structure du conducteur ligne de signal | 42x 0,10 mm |
Structure du conducteur alimentation en tension | 96x 0,10 mm |
Coloris des fils | marron, bleu, blanc, vert, jaune, gris, rose, rouge, noir, violet, gris/rose, rouge/bleu, blanc/vert, marron/vert, blanc/jaune, jaune/marron, blanc/gris, gris/marron |
Câblage total | fils regroupés en couches |
Gaine extérieure, coloris | noir foncé RAL 9005 |
Diamètre extérieur du câble D | 10,1 mm ±0,2 mm |
Nombre de cycles de flexion | 1500000 |
Rayon de courbure | 110 mm |
Course | 2 m |
Vitesse de déplacement | 2 m/s |
Gaine extérieure, matériau | PUR |
Matériau gaine intérieure | PVC |
Matériau Isolant du fil | PVC |
Matériau conducteur | Cordon Cu nu |
Tension nominale câble | 300 V (Ligne de signal) |
500 V (Alimentation) | |
Tension d'essai câble | 1200 V (Ligne de signal) |
2000 V (Alimentation) | |
Propriétés particulières | exempt de silicone |
Résistance à la propagation des flammes | DIN EN 50265 |
Résistance à l'huile | selon VDE 0472 partie 803 |
Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
Température ambiante (fonctionnement) | -40 °C ... 90 °C (câble, pose fixe) |
-5 °C ... 80 °C (câble, pose souple) |
