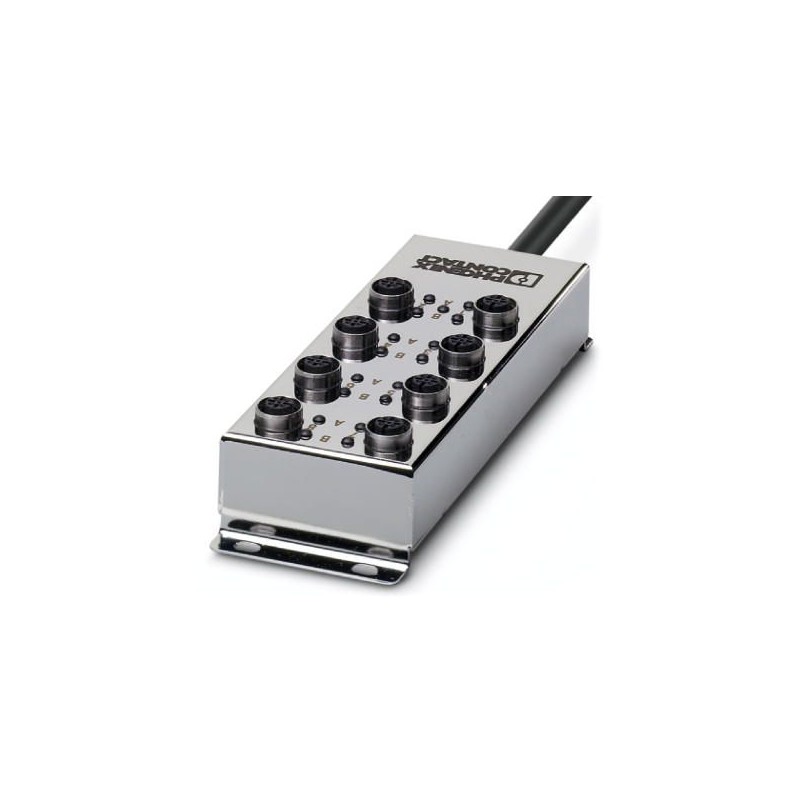

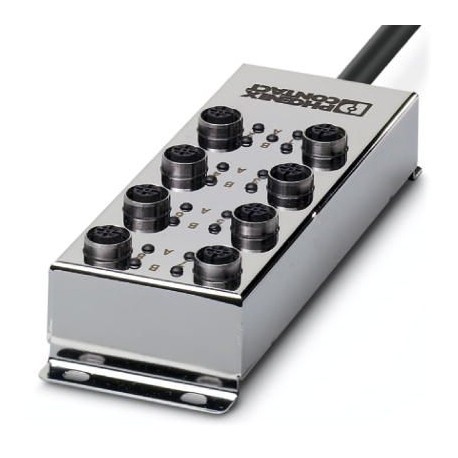

SACB-8/16-L-10,0PVC FB 1555554 PHOENIX CONTACT Répartiteur pour capteurs/actionneurs
SACB-8/16-L-10,0PVC FB
1555554
PHOENIX_CONTACT
Répartiteur pour capteurs/actionneurs
Boîtier capteur/actionneur, connecteur femelle M12, 8 stations enfichables, 5 pôles, double équipement, indicateur d’état : oui, pnp, raccordement du câble principal : raccordement fixe à 180°, PVC, longueur du câble : 10m, blindage : non
Détecteurs > Distributeur passif pour détecteurs / actionneurs
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1555554 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 146 (C-4-2013) |
| GTIN | 4046356170536 |
| Poids par pièce (hors emballage) | 2,396 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Tension de référence | 24 V DC |
|---|---|
| Tension de service maximale Umax | 30 V DC |
| Capacité de charge à chaque signal d'E/S | 2 A |
| Intensité max. admissible par prise | 4 A |
| Courant total de référence | 12 A |
| Nombre de pôles | 5 |
| Nombre de prises | 8 |
| Mode de raccordement capteur/acteur | Connecteur femelle M12 |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| IP69K | |
| Température ambiante (fonctionnement) | -30 °C ... 80 °C |
| -40 °C ... 90 °C (pour pose fixe) | |
| -5 °C ... 80 °C (pour pose souple) |
Fonction de diagnostic locale
| Diagnostic local | Tension d'alimentation LED verte |
|---|---|
| Signalisation d'état des E/S LED jaune |
Caractéristiques câble multiconducteurs
| Type de raccordement | Connexion fixe |
|---|---|
| Longueur du câble | 10 m |
| Section ligne de signal | 16x 0,5 mm² |
| AWG ligne de signaux | 20 |
| Structure du conducteur ligne de signal | 64x 0,10 mm |
| Section alimentation en tension | 3x 1 mm² |
| AWG alimentation en tension | 17 |
| Structure du conducteur alimentation en tension | 128x 0,10 mm |
| Diamètre extérieur | 11,6 mm |
| Cycles de flexion max. | 1000000 |
| Course | 5 m |
| Vitesse de déplacement | 3 m/s |
| Couple de serrage emplacement câble pour capteurs / actionneurs | 0,4 Nm |
Type d'isolant
| Matériau du boîtier | Acier inoxydable 1.4404 |
|---|---|
| Matériau masse de scellement | PUR |
| Matériau de contact | CuSn6 |
| Matériau de surface du contact | doré |
| Matériau de porte-contacts | PBT |
| Matériau douille filetée | Inox 1.4404 |
| Matériau du joint torique | FKM |
Brochage
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 5 / 4 (A) = PK | |
| 5 / 2 (B) = WH/YE | |
| 6 / 4 (A) = RD | |
| 6 / 2 (B) = YE/BN | |
| 7 / 4 (A) = BK | |
| 7 / 2 (B) = WH/GY | |
| 8 / 4 (A) = VT | |
| 8 / 2 (B) = GY/BN | |
| 1-8 / 1 (+ 24 V) = BN | |
| 1-8 / 3 (0 V) = BU | |
| 1-8 / 5 (PE) = GN/YE |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
| Caractéristique | Valeur |
|---|---|
| Longueur du conduit préconfectionné (EF007300) | 10 m |
| Longueur de câble configurable (EF007301) | Non |
| Nombre d'emplacements de capteur/d'actionneur (EF006939) | 8 |
| Nombre de canaux par poste d'enfichage (EF006885) | 2 |
| Finition des dérivations de conduit de capteur/actionneur (EF006972) | M12 |
| Nombre de pôles des emplacements de capteur/d'actionneur (EF007402) | 5 |
| Tension assignée (EF000228) | 24 V |
| Tension de fonctionnement (EF003983) | 24 V |
| Capacité de courant max. par socle de raccordement (EF004038) | 2 A |
| Courant de somme max. (EF004039) | 12 A |
| Matériau du revêtement de contact (EF004020) | Or |
| Matériau du corps isolant (EF007543) | Autre |
| Avec affichage LED (EF005950) | Oui |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement pour capteurs NPN (EF006817) | Non |
| Adaptation aux chaînes d'entraînement de la version de câble fixe (EF007461) | Oui |
| Couleur du boîtier (EF000136) | Autre |
| Température de fonctionnement (EF002393) | -30 °C |
| Classe de protection (IP) (EF005474) | IP65 |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Autre |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Autre |
| Largeur (EF000008) | 60 mm |
| Hauteur (EF000040) | 35 mm |
| Profondeur (EF000049) | 170 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1555554-SACB-8/16-L-10,0PVC FB | 126 Kbytes |
|
