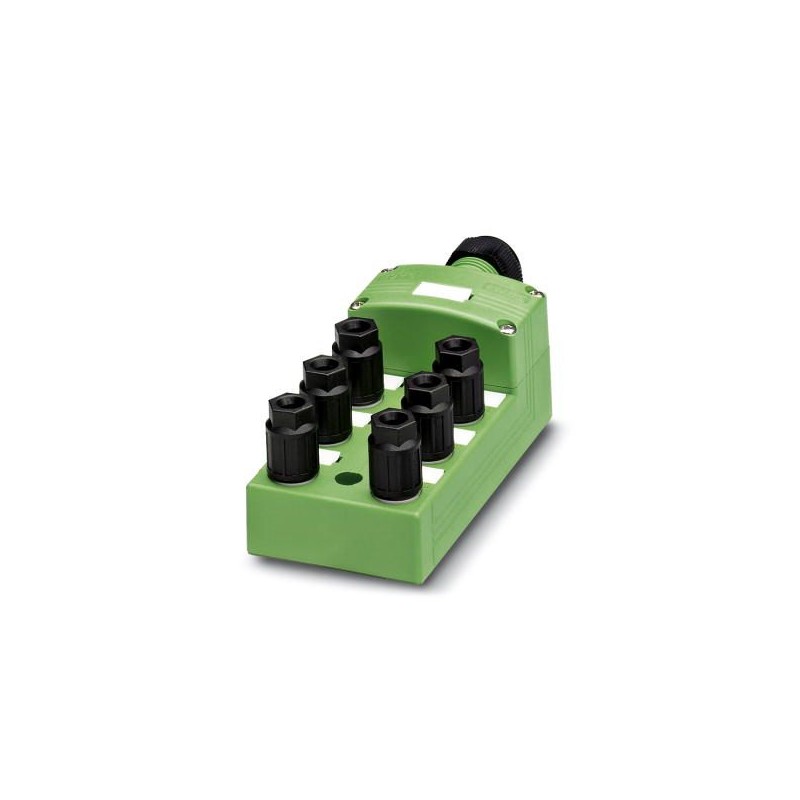

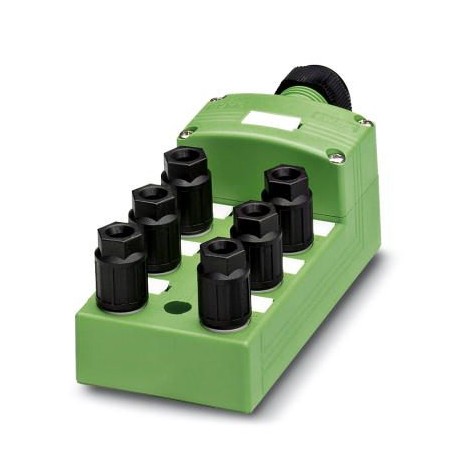

SACB- 6/3-C QO-0,34 1548367 PHOENIX CONTACT Répartiteur pour capteurs/actionneurs
SACB- 6/3-C QO-0,34
1548367
PHOENIX_CONTACT
Répartiteur pour capteurs/actionneurs
Détecteurs > Distributeur passif pour détecteurs / actionneurs
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1548367 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 272 (C-2-2017) |
| GTIN | 4046356142830 |
| Poids par pièce (hors emballage) | 0,268 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Tension de référence | 48 V |
|---|---|
| 60 V DC | |
| Capacité de charge à chaque signal d'E/S | 2 A |
| Intensité max. admissible par prise | 4 A |
| Courant total de référence | 10 A |
| 2x 8 A (pour isolation de potentiel) | |
| Nombre de pôles | 3 |
| Nombre de prises | 6 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Mode de raccordement capteur/acteur | QUICKON |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| IP69K | |
| Température ambiante (fonctionnement) | -30 °C ... 80 °C |
Caractéristiques câble multiconducteurs
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section min. de conducteur (signal) | 0,14 mm² |
| Section max. de conducteur (signal) | 1,5 mm² |
| Section mini. de conducteur AWG (signal) | 26 |
| Section max. de conducteur AWG (signal) | 16 |
| Longueur à dénuder (signal) | 7 mm |
| Section min. de conducteur (énergie) | 0,14 mm² |
| Section max. de conducteur (énergie) | 1,5 mm² |
| Section mini. de conducteur AWG (énergie) | 26 |
| Section max. de conducteur AWG (énergie) | 16 |
| Diamètre extérieur minimal du câble | 7 mm |
| Diamètre extérieur maximal du câble | 12 mm |
| Longueurs de dégainage | 50 mm (Câble multiconducteur) |
| Couple de serrage vis de couvercle | 0,35 Nm |
| Couple de serrage écrou-chapeau | 2,5 Nm |
| Couple de serrage des vis de montage pour fixation du boîtier | 0,5 Nm |
Caractéristiques du câble
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | Classes 2-6 |
|---|---|
| Matière de l'isolant des fils | PVC / PE /PP |
| Diamètre de fil avec isolation | 0,7 mm ... 1,3 mm |
| Diamètre extérieur minimal du câble | 3,5 mm |
| Diamètre extérieur maximal du câble | 6 mm |
| Couple de serrage écrou-chapeau | 2 Nm |
| Ouverture écrou-chapeau | 13 mm |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 0,34 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 22 |
Type d'isolant
| Matériau du boîtier | PBT |
|---|---|
| Matériau masse de scellement | PUR |
| Matériau de contact | Acier/cuivre |
| Matériau de surface du contact | Sn |
| Matériau de porte-contacts | PA 6.6 |
| Matériau contact côté câble multiconducteur | Alliage de Cu |
| Matériau surface de contact côté câble multiconducteur | plaqué or |
| Matériel porte-contacts côté câble multiconducteurs | PA 6.6 V0 |
Brochage
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = 1 / 4 |
|---|---|
| 2 / 4 (A) = 2 / 4 | |
| 3 / 4 (A) = 3 / 4 | |
| 4 / 4 (A) = 4 / 4 | |
| 5 / 4 (A) = 5 / 4 | |
| 6 / 4 (A) = 6 / 4 | |
| 1-6 / 1 (+ 48 V) = UN | |
| 1-6 / 3 (0 V) = 0 V |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1548367-SACB- 6/3-C QO-0,34 | 158 Kbytes |
|
