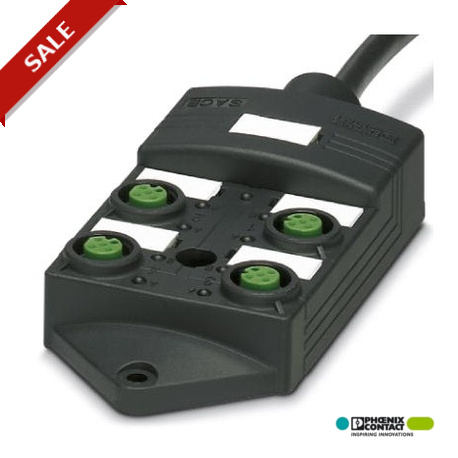

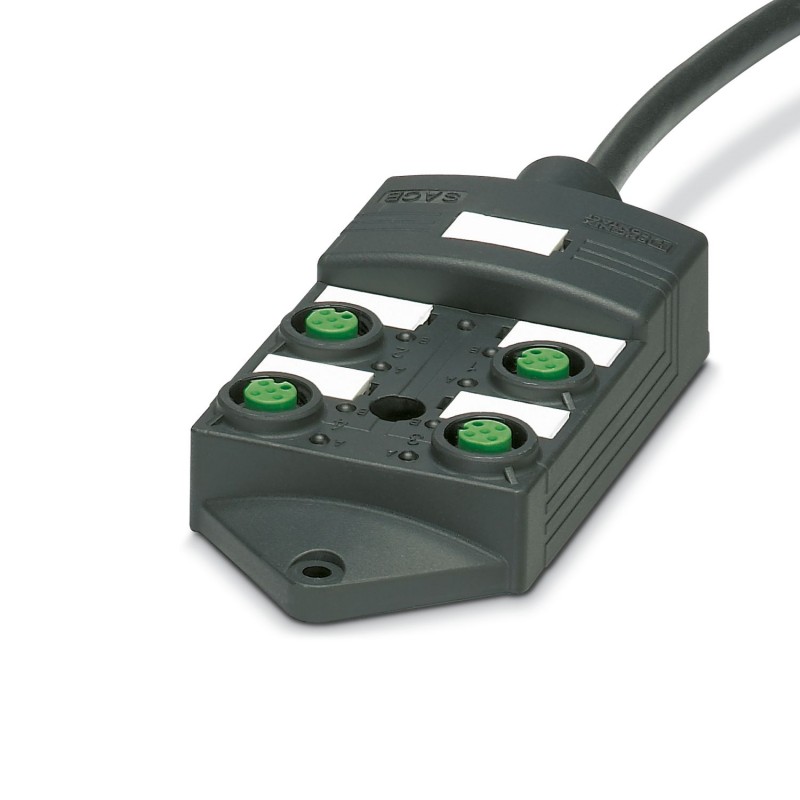

SACB-4/ 4-10,0PUR SCO P 1452408 PHOENIX CONTACT Répartiteur pour capteurs/actionneurs, Application : Standar..
SACB-4/ 4-10,0PUR SCO P
1452408
PHOENIX_CONTACT
Répartiteur pour capteurs/actionneurs, Application : Standard, Type de raccordement: Connecteur femelle M12 SPEEDCONNEC Plastique, Nombre de prises: 4, Nombre de pôles: 4, Détrompage: détrompage A, Affectation des prises: simple, Affichage d'état: Non, Universel; Racc. câble multicond.: Connexion fixe 180°, PUR/PVC, Longueur de câble: 10 m, Blindage: non
Boîtier de capteur/actionneur, application : Standard, type de raccordement : connecteur femelle SPEEDCON M12 Plastique, nombre de stations enfichables : 4, nombre de pôles : 4, codage : codage A, occupation des stations enfichables : simple, indication d’état : Non, Universel ; Connexion du câble principal : Connexion fixe 180°, PUR/PVC, longueur du câble : 10 m, blindage : non
Boîtier répartiteur, application : Standard, type de raccordement: Connecteur femelle M12 SPEEDCONNEC Plastique, nombre de prises: 4, nombre de pôles: 4, codage: A, affectation des prises: simple, affichage d'état: Non, Universel; racc. câble multicond.: Connexion fixe 180°, PUR/PVC, longueur du câble: 10 m, blindage: non
Détecteurs > Distributeur passif pour détecteurs / actionneurs
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Instructions de montage | IMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Remarque relative à l'application | Les emplacements non affectés doivent être obturés avant la mise en service. Vous trouverez des éléments de fermeture adaptés sous « Accessoires ». |
| Type de produit | Boîtier répartiteur |
| Application | Standard |
| Nombre de pôles | 4 |
| Nombre de prises | 4 |
| Détrompage | A |
| LED | non |
| Tension nominale UN | 120 V AC |
| 120 V DC | |
| Courant total de référence | 12 A |
| Intensité max. admissible par circuit | 2 A |
| Intensité max. admissible par prise | 4 A |
| Raccordement du conducteur | |
| Mode de raccordement capteur/acteur | Connecteur femelle M12 SPEEDCONNEC |
| Couple de serrage emplacement câble pour capteurs / actionneurs | 0,4 Nm |
| Couple de serrage des vis de montage pour fixation du boîtier | 0,5 Nm |
| Brochage | |
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = WH |
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 1-4 / 1 (+ 120 V) = BN | |
| 1-4 / 3 (0 V) = BU | |
| 1-4 / 5 (PE) = GNYE | |
| Présence d'un affichage d'état | Non |
| Dessin coté |  |
| Largeur | 54 mm |
| Hauteur | 23 mm |
| Longueur | 117 mm |
| Matériau Douille filetée | PBT |
| Matériau Boîtier | PBT |
| Matériau Masse de scellement | PUR |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint Joint torique | NBR |
| Matériau de contact | Alliage de Cu |
| Matériau de surface du contact | doré |
| Matériau de porte-contacts | PA |
| Longueur du câble | 10 m |
| PUR/PVC noir [PUR] | |
| Dessin coté |  |
| Poids de gaine | 77,9 kg/km |
| Style UL AWM | 20549 |
| Nombre de pôles | 7 |
| Blindé | non |
| Type | PUR/PVC noir [PUR] |
| Structure du conducteur ligne de signal | 19x 0,15 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 4x 0,34 mm² (Ligne de signal) |
| 3x 0,75 mm² (Câble d'alimentation) | |
| Diamètre de fil avec isolant | 1,3 mm ±0,1 mm (Ligne de signal) |
| 1,8 mm ±0,1 mm (Câble d'alimentation) | |
| Diamètre extérieur du câble | 6,90 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | noir RAL 9005 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PVC |
| Fil, coloris | marron, bleu, vert/jaune, blanc, vert, jaune, gris |
| Épaisseur gaine intérieure | ≥ 0,15 mm |
| Epaisseur gaine extérieure | ≥ 0,38 mm |
| Câblage total | fils regroupés en couches |
| Tension nominale câble | 300 V |
| Tension d'essai | 2000 V |
| Rayon de courbure minimum, position fixe | 7,5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Rayon de courbure minimal, pose fixe | 52 mm |
| Rayon de courbure minimal, pose souple | 69 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 1500000, Rayon de courbure: 69 mm, Course: 2 m, Vitesse de déplacement: 2 m/s |
| Résistance à la propagation des flammes | DIN EN 50265 |
| Résistance à l'huile | selon VDE 0472 partie 803 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| Propriétés particulières | exempt de silicone |
| Température ambiante (fonctionnement) | -40 °C ... 90 °C (câble, pose fixe) |
| -5 °C ... 80 °C (Câble, pose souple) | |
| 80 °C (selon UL) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Longueur du conduit préconfectionné (EF007300) | 10 m |
| Longueur de câble configurable (EF007301) | Non |
| Nombre d'emplacements de capteur/d'actionneur (EF006939) | 4 |
| Nombre de canaux par poste d'enfichage (EF006885) | 1 |
| Finition des dérivations de conduit de capteur/actionneur (EF006972) | M12 |
| Nombre de pôles des emplacements de capteur/d'actionneur (EF007402) | 4 |
| Tension assignée (EF000228) | 120 V |
| Tension de fonctionnement (EF003983) | 120 V |
| Capacité de courant max. par socle de raccordement (EF004038) | 2 A |
| Courant de somme max. (EF004039) | 12 A |
| Matériau du revêtement de contact (EF004020) | Or |
| Matériau du corps isolant (EF007543) | Polyamide |
| Avec affichage LED (EF005950) | Non |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement pour capteurs NPN (EF006817) | Oui |
| Adaptation aux chaînes d'entraînement de la version de câble fixe (EF007461) | Non |
| Couleur du boîtier (EF000136) | Autre |
| Température de fonctionnement (EF002393) | -25 °C |
| Classe de protection (IP) (EF005474) | IP65 |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Autre |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Autre |
| Largeur (EF000008) | 54 mm |
| Hauteur (EF000040) | 23 mm |
| Profondeur (EF000049) | 117 mm |
