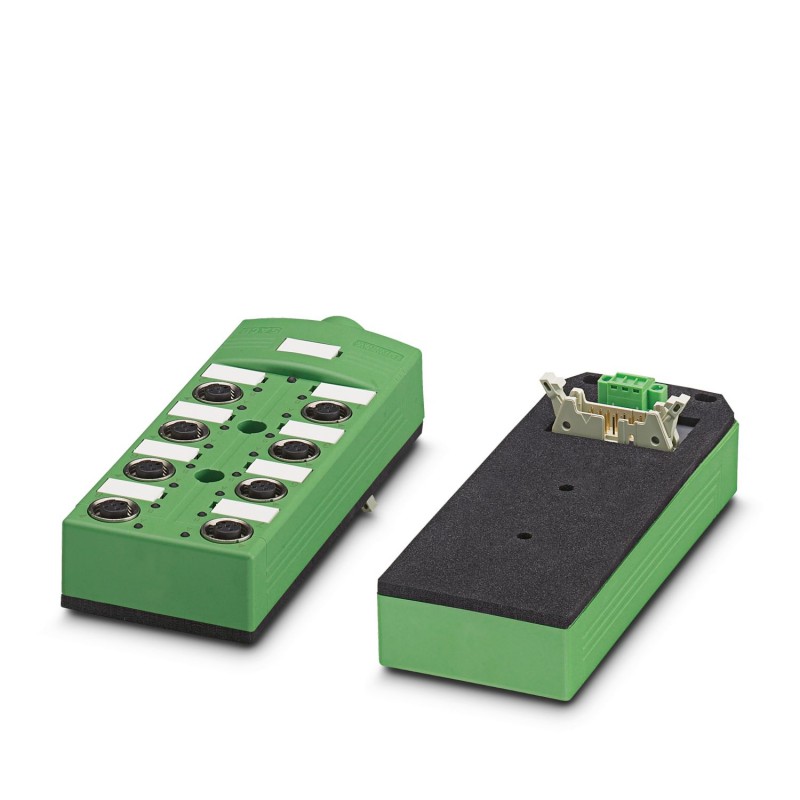

SACB-8/8-L-PUR SCO FLK14/MCV3P 1547928 PHOENIX CONTACT Répartiteur pour capteurs/actionneurs
SACB-8/8-L-PUR SCO FLK14/MCV3P
1547928
PHOENIX_CONTACT
Répartiteur pour capteurs/actionneurs
Détecteurs > Distributeur passif pour détecteurs / actionneurs
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1547928 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 271 (C-2-2017) |
| GTIN | 4046356135528 |
| Poids par pièce (hors emballage) | 0,324 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Tension de référence | 24 V DC |
|---|---|
| Tension de service maximale Umax | 30 V DC |
| Capacité de charge à chaque signal d'E/S | 0,5 A (1 A jusqu'à 40 °C) |
| Intensité max. admissible par prise | 0,5 A (1 A jusqu'à 40 °C) |
| Courant total de référence | 4 A |
| 8 A (jusqu'à 40 °C) | |
| Nombre de pôles | 4 |
| Nombre de prises | 8 |
| Mode de raccordement capteur/acteur | Connecteur femelle M12 SPEEDCONNEC |
Conditions d'environnement
| Indice de protection | IP54 (avec alésages de fixation étanches) |
|---|---|
| Température ambiante (fonctionnement) | -30 °C ... 80 °C |
| Température ambiante (stockage/transport) | -30 °C ... 90 °C |
Fonction de diagnostic locale
| Diagnostic local | Tension d'alimentation LED verte |
|---|---|
| Signalisation d'état des E/S LED jaune |
Caractéristiques câble multiconducteurs
| Type de raccordement | Connecteur mâle FLK et MINICONNEC à l'arrière |
|---|---|
| Longueur à dénuder (signal) | 9 mm |
| Section min. de conducteur (énergie) | 0,14 mm² |
| Section max. de conducteur (énergie) | 1,5 mm² |
| Section mini. de conducteur AWG (énergie) | 26 |
| Section max. de conducteur AWG (énergie) | 16 |
| Couple de serrage emplacement câble pour capteurs / actionneurs | 0,4 Nm |
| Couple de serrage des vis de montage pour fixation du boîtier | 0,5 Nm |
Type d'isolant
| Matériau du boîtier | PBT |
|---|---|
| Matériau masse de scellement | PUR |
| Matériau de contact | Alliage de Cu |
| Matériau de surface du contact | doré |
| Matériau de porte-contacts | PA |
| Matériau contact côté câble multiconducteur | Alliage de Cu |
| Matériau surface de contact côté câble multiconducteur | étamé |
| Matériel porte-contacts côté câble multiconducteurs | PA |
| Matériau douille filetée | Zinc coulé sous pression |
| Matériau surface douille filetée | Nickelé |
| Matériau du joint torique | NBR |
| Matériau du joint | CR (joint plat au dos) |
Brochage
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = 1 |
|---|---|
| 2 / 4 (A) = 2 | |
| 3 / 4 (A) = 3 | |
| 4 / 4 (A) = 4 | |
| 5 / 4 (A) = 5 | |
| 6 / 4 (A) = 6 | |
| 7 / 4 (A) = 7 | |
| 8 / 4 (A) = 8 | |
| 1-8 / 1 (+ 24 V) = 9 | |
| 1-8 / 1 (+ 24 V) = 11 | |
| 1-8 / 1 (+ 24 V) = 13 | |
| 1-8 / 3 (0 V) = 10 | |
| 1-8 / 3 (0 V) = 12 | |
| 1-8 / 3 (0 V) = 14 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1547928-SACB-8/8-L-PUR SCO FLK14/MCV3P | 153 Kbytes |
|
