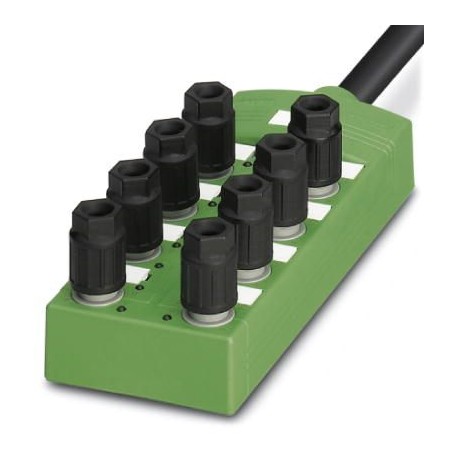

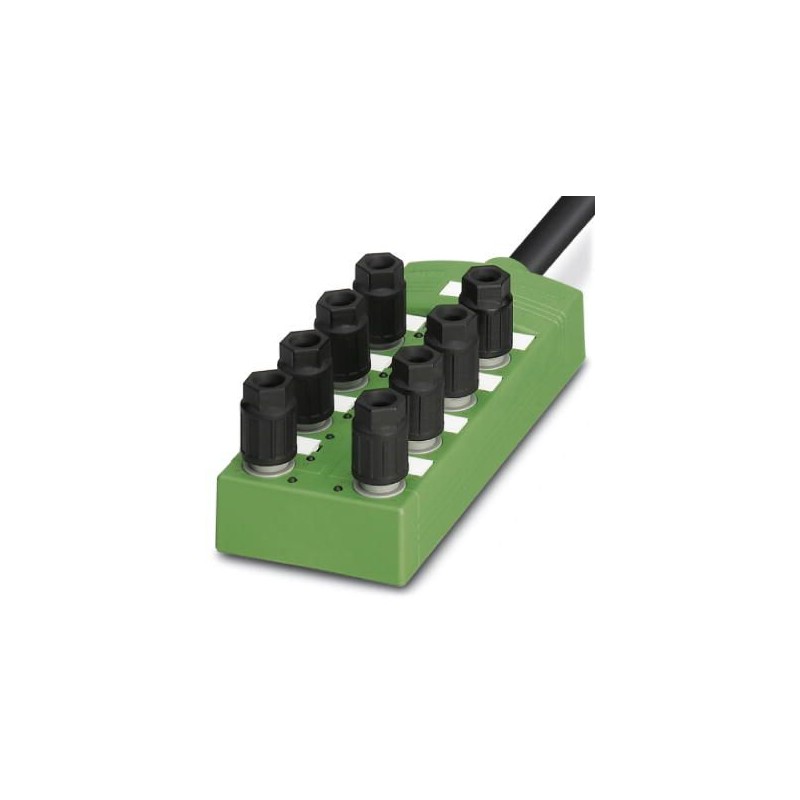

SACB- 6/4-L-10,0PUR QO-0,34 1548561 PHOENIX CONTACT Répartiteur pour capteurs/actionneurs
SACB- 6/4-L-10,0PUR QO-0,34
1548561
PHOENIX_CONTACT
Répartiteur pour capteurs/actionneurs
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1548561 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 122 (C-4-2013) |
| GTIN | 4046356143004 |
| Poids par pièce (hors emballage) | 1,622 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Tension de référence | 24 V DC |
|---|---|
| Tension de service maximale Umax | 30 V DC |
| Capacité de charge à chaque signal d'E/S | 2 A |
| Intensité max. admissible par prise | 4 A |
| Courant total de référence | 12 A |
| Nombre de pôles | 4 |
| Nombre de prises | 6 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Mode de raccordement capteur/acteur | QUICKON |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| IP69K | |
| Température ambiante (fonctionnement) | -30 °C ... 80 °C |
| -40 °C ... 90 °C (pour pose fixe) | |
| -5 °C ... 80 °C (pour pose souple) |
Fonction de diagnostic locale
| Diagnostic local | Tension d'alimentation LED verte |
|---|---|
| Signalisation d'état des E/S LED jaune |
Caractéristiques de raccordement du câble principal
| Type de raccordement | Connexion fixe |
|---|---|
| Longueur du câble | 10 m |
| Couple de serrage des vis de montage pour fixation du boîtier | 0,5 Nm |
Caractéristiques du câble
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | Classes 2-6 |
|---|---|
| Matière de l'isolant des fils | PVC / PE /PP |
| Diamètre de fil avec isolation | 0,7 mm ... 1,3 mm |
| Diamètre extérieur minimal du câble | 3,5 mm |
| Diamètre extérieur maximal du câble | 6 mm |
| Couple de serrage écrou-chapeau | 2 Nm |
| Ouverture écrou-chapeau | 13 mm |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 0,34 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 22 |
Type d'isolant
| Matériau du boîtier | PBT |
|---|---|
| Matériau masse de scellement | PUR |
| Matériau de contact | Acier/cuivre |
| Matériau de surface du contact | Sn |
Brochage
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 5 / 4 (A) = PK | |
| 5 / 2 (B) = WH/YE | |
| 6 / 4 (A) = RD | |
| 6 / 2 (B) = YE/BN | |
| 1-6 / 1 (+ 24 V) = BN | |
| 1-6 / 3 (0 V) = BU |
Câble
| Type de câble | PUR/PVC noir |
|---|---|
| Symbole du câble | LiYY11Y-HF |
| Section du conducteur | 12x 0,34 mm² (Ligne de signal) |
| 2x 0,75 mm² (Alimentation) | |
| AWG ligne de signaux | 22 |
| AWG alimentation en tension | 18 |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| Structure du conducteur alimentation en tension | 96x 0,10 mm |
| Diamètre du fil avec isolant | 1,5 mm (Ligne de signal) |
| 2 mm (Alimentation) | |
| Câblage total | fils regroupés en couches |
| Gaine extérieure, coloris | noir foncé RAL 9005 |
| Diamètre extérieur du câble D | 9,4 mm ±0,2 mm |
| Rayon de courbure minimal, pose fixe | 47 mm |
| Rayon de courbure minimal, pose souple | 94 mm |
| Nombre de cycles de flexion | 1500000 |
| Rayon de courbure | 94 mm |
| Course | 2 m |
| Vitesse de déplacement | 2 m/s |
| Poids du câble | 141 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau gaine intérieure | PVC |
| Matériau Isolant du fil | PVC |
| Matériau conducteur | Cordon Cu nu |
| Tension nominale câble | ≤ 500 V |
| Tension d'essai fil/fil | 1500 V AC (Ligne de signal) |
| 2000 V AC (Alimentation) | |
| Température ambiante (fonctionnement) | -30 °C ... 70 °C (câble, pose fixe) |
| -5 °C ... 70 °C (câble, pose souple) |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143423eCl@ss 6.027143423eCl@ss 7.027449001eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| Fiche technique 1: 1548561 - SACB- 6/4-L-10,0PUR QO-0,34 | 79 Kbytes |
 |
| Catalogue complet 1: 1548561 - SACB- 6/4-L-10,0PUR QO-0,34 | 36 Mbytes |
|
