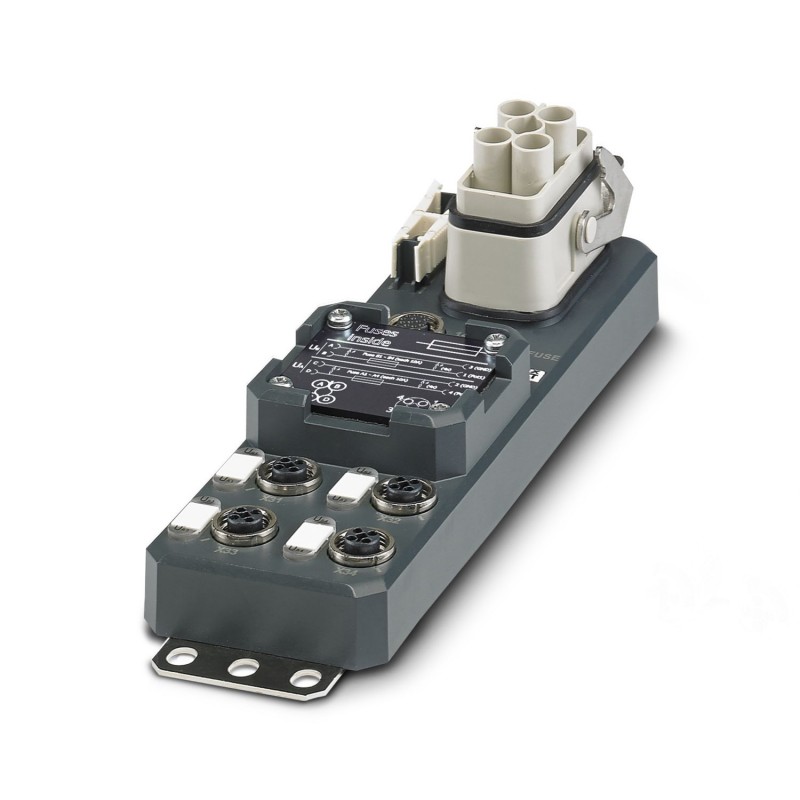

SACB-4/T-L-8FUSE DIAG CT AXL 1411048 PHOENIX CONTACT Répartiteur de puissance
SACB-4/T-L-8FUSE DIAG CT AXL
1411048
PHOENIX_CONTACT
Répartiteur de puissance
Distributeur d’alimentation, application : Alimentation, type de connexion : M12 Connecteur femelle métallique, nombre de stations enfichables : 4, nombre de pôles : 4, codage : T - Puissance, occupation des stations enfichables : simple, indication d’état : Oui, Universel ; Connexion du câble principal : Connexion du câble principal enfichable à 90°, blindage : non, Port de diagnostic, M12, A revêtu, Non. Nombre de pôles : 12
Répartiteur de puissance, application : Alimentation en énergie, type de raccordement: Connecteur femelle M12 Métal, nombre de prises: 4, nombre de pôles: 4, codage: T, affectation des prises: simple, affichage d'état: Oui, Universel; racc. câble multicond.: raccordement de câble principal enfichable 90°, blindage: non, Port de diagnostic, M12, détrompage A, nombre de pôles : 12
Détecteurs > Distributeur détecteurs/actionneurs passif
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Instructions de montage | IMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Remarque relative à l'application | Les emplacements non affectés doivent être obturés avant la mise en service. Vous trouverez des éléments de fermeture adaptés sous « Accessoires ». |
| Type de produit | Boîtier répartiteur |
| Application | Alimentation en énergie |
| Nombre de pôles | 4 |
| Nombre de prises | 4 |
| Détrompage | T |
| Diagnostic local | |
| Fonction surveillée | Tension d'alimentation par module |
| Représentation optique | LED verte |
| Tension de service maximale Umax | 30,5 V DC |
| Diagnostic local | Tension d'alimentation par module LED verte |
| Signalisation d'état des E/S LED jaune | |
| Tension nominale UN | 24 V DC |
| Courant total de référence | 70 A (à 40 °C, prendre en compte la distribution des circuits électriques sous charge) |
| Circuit de protection | Protection contre les surcharges des sorties; Fusibles dans l'embase |
| Intensité max. admissible par circuit | 10 A (Connecteur femelle de diagnostic M 12, 50 mA maxi par canal) |
| Intensité max. admissible par prise | 2x 9,25 A (à 40 °C) |
| Raccordement du conducteur | |
| Mode de raccordement capteur/acteur | Connecteur femelle M12 |
| Section raccordable Alimentation en tension flexible | 2,5 mm² ... 6 mm² |
| Section raccordable AWG Alimentation en tension flexible | 14 ... 10 |
| Couple de serrage vis de couvercle | 0,6 Nm |
| Couple de serrage emplacement câble pour capteurs / actionneurs | 0,4 Nm |
| Couple de serrage écrou-chapeau | 5 Nm |
| Présence d'un affichage d'état | Oui |
| Dessin coté |  |
| Largeur | 60 mm |
| Hauteur | 52 mm |
| Longueur | 212 mm |
| Matériau Douille filetée | Zinc injecté |
| Matériau Boîtier | PBT |
| Matériau Masse de scellement | PUR |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | Viton |
| NBR | |
| Matériau de contact | Alliage de Cu |
| Matériau de surface du contact | nickelé, doré |
| Matériau de porte-contacts | PA |
| Matériau contact côté câble multiconducteur | Alliage de Cu |
| Matériel porte-contacts côté câble multiconducteurs | PC |
| Matériau surface de contact côté câble multiconducteur | plaqué argent |
| Diamètre extérieur du câble | 9 mm ... 15,5 mm |
| Type de raccordement | raccordement de câble principal enfichable |
| Conditions ambiantes | |
| Indice de protection | IP66 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Température ambiante (stockage/transport) | -25 °C ... 80 °C |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-111 |
| Désignation de la norme | Choc, vibration |
| Normes/prescriptions | EN 60068-2-6 |
| EN 60068-2-27 | |
| EN 60068-2-64 |
| Caractéristique | Valeur |
|---|---|
| Presse-étoupe pour diamètre externe de câble (EF007302) | 9 mm |
| Nombre d'emplacements de capteur/d'actionneur (EF006939) | 4 |
| Nombre de canaux par poste d'enfichage (EF006885) | 1 |
| Finition des dérivations de conduit de capteur/actionneur (EF006972) | M12 |
| Nombre de pôles des emplacements de capteur/d'actionneur (EF007402) | 4 |
| Tension de fonctionnement (EF003983) | 24 V |
| Capacité de courant max. par signal E/S (EF004037) | 70 A |
| Courant de somme max. (EF004039) | 70 A |
| Matériau du revêtement de contact (EF004020) | Autre |
| Avec affichage LED (EF005950) | Oui |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement pour capteurs NPN (EF006817) | Oui |
| Température de fonctionnement (EF002393) | -25 °C |
| Classe de protection (IP) (EF005474) | IP66 |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Autre |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Autre |
| Largeur (EF000008) | 60 mm |
| Hauteur (EF000040) | 52 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1411048-SACB-4/T-L-8FUSE DIAG CT AXL | 147 Kbytes |
|
