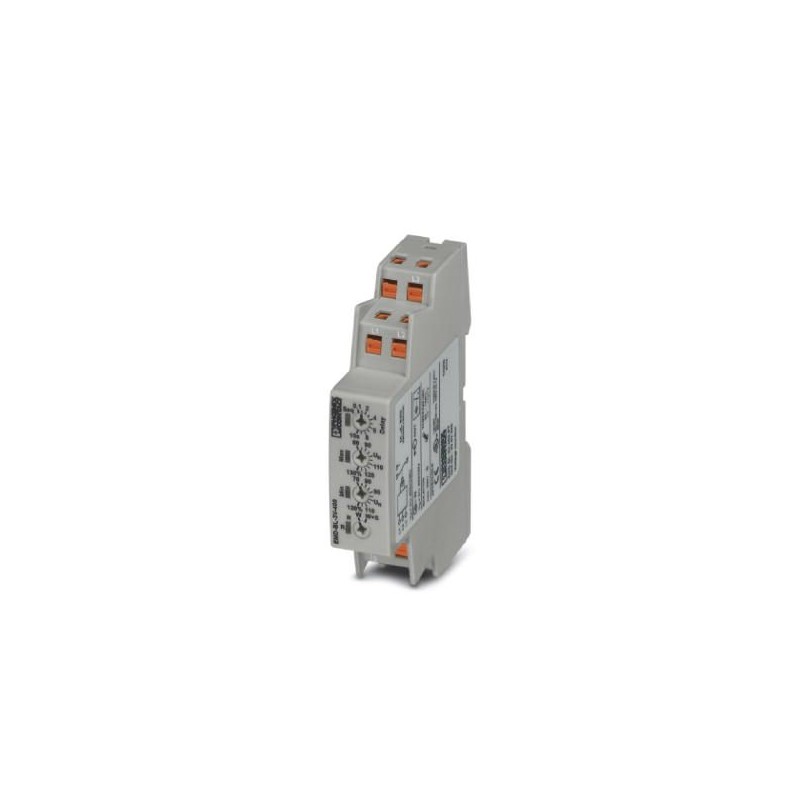

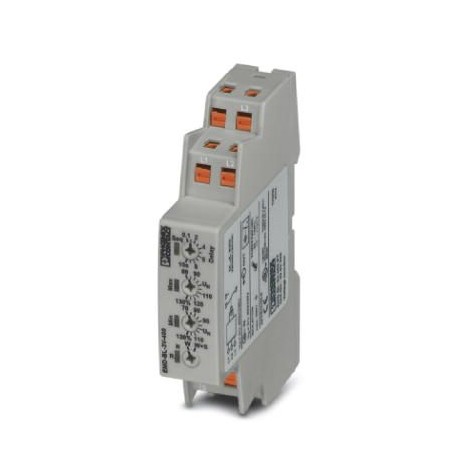

EMD-BL-3V-400-PT 2903526 PHOENIX CONTACT Relais de surveillance
EMD-BL-3V-400-PT
2903526
PHOENIX_CONTACT
Relais de surveillance
Relais de commande pour la surveillance de tensions triphasées de 400 V AC ±30%, Fenêtre ou Fenêtre avec séquence de phase, 1 contact commuté, avec connexion enfichable
Relais > Relais de surveillance tension
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2903526 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 263 (C-5-2017) |
| GTIN | 4046356747226 |
| Poids par pièce (hors emballage) | 0,075 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | AT (Autriche) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
Caractéristiques de raccordement
| Type de raccordement | Raccordement Push-in |
|---|---|
| Section de conducteur rigide min. | 0,14 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 14 |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Longueur à dénuder | 8 mm |
Généralités
| Affichage d'état | LED jaune |
|---|---|
| Catégorie de surtension | III, isolation de base 300 V (DIN EN 60947-5-1) |
| Tension d'isolement assignée | 519 V (Circuit d'alimentation / circuit de mesure (DIN EN 60947-5-1)) |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Emission | EN 61000-6-3 |
| Immunité | EN 61000-6-2 |
| Coloris | gris |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | sur profilé normalisé NS 35 selon EN 60715 |
| Conformité | Conformité CE |
| UL, USA/Canada | UL/C-UL Listed UL 508 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Emission | EN 61000-6-3 |
| Immunité | EN 61000-6-2 |
| Directive basse tension | Conformité à la directive DBT (Basse Tension) 2006/95/CE (valable jusqu'au 19.04.2016) / 2014/35/UE (valable à partir du 20.04.2016) |
| Conformité | Conformité CE |
| UL, USA/Canada | UL/C-UL Listed UL 508 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 5.027371801eCl@ss 5.127371800eCl@ss 6.027371800eCl@ss 7.027371801eCl@ss 8.027371801eCl@ss 9.027371801
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Avec pinces amovibles (EF003340) | Non |
| Plage de mesure de la tension 1 (EF006134) | 280 V |
| Type de tension de la plage de mesure (EF003399) | CA |
| Sous-tension monophasée possible (EF003390) | Non |
| Sous-tension triphasée possible (EF003391) | Non |
| Surtension monophasée possible (EF003392) | Non |
| Surtension triphasée possible (EF003393) | Non |
| Fenêtre monophasée possible (EF003394) | Non |
| Fenêtre triphasée possible (EF003395) | Oui |
| Contient une fonction tension continue-sous-tension (EF003396) | Non |
| Contient une fonction tension continue-surtension (EF003397) | Non |
| Contient une fonction tension continue-fenêtre (EF003398) | Non |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 1 |
| Largeur (EF000008) | 17.5 mm |
| Hauteur (EF000040) | 89.5 mm |
| Profondeur (EF000049) | 65.5 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2903526-EMD-BL-3V-400-PT | 108 Kbytes |
|
