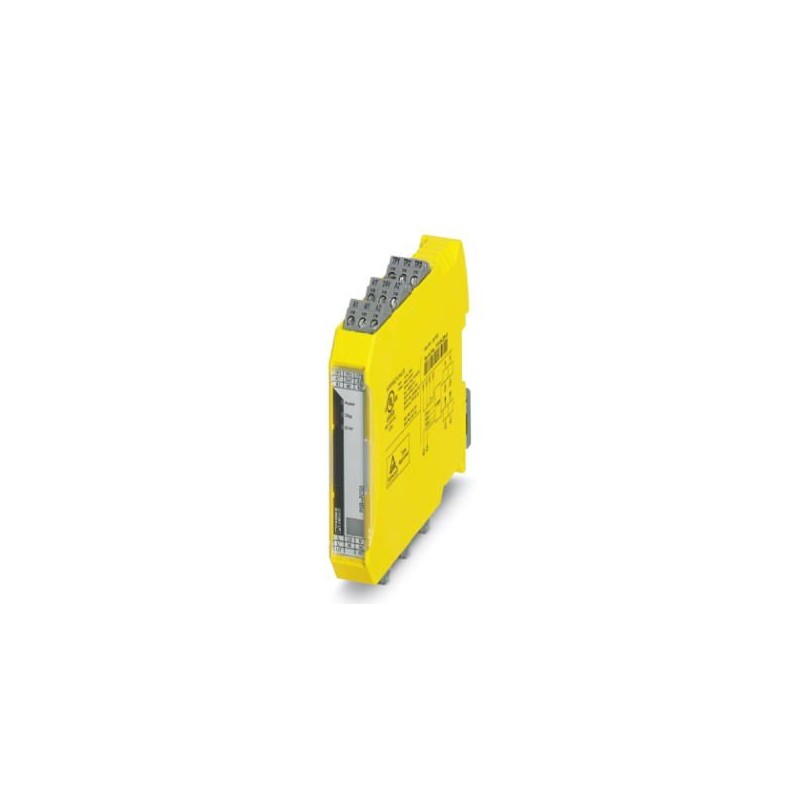

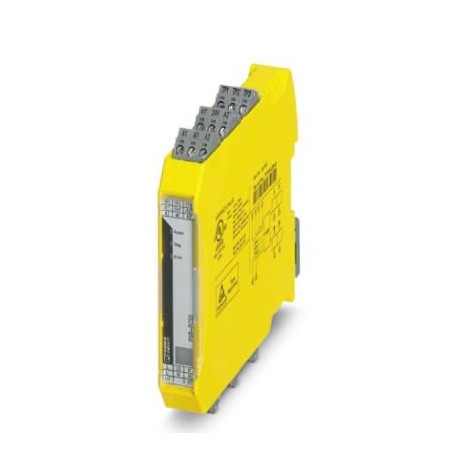

PSR-PC50-1NO-1DO-24DC-SP 2904665 PHOENIX CONTACT Relais de couplage
PSR-PC50-1NO-1DO-24DC-SP
2904665
PHOENIX_CONTACT
Relais de couplage
Relais de couplage pour les applications SIL 3 à faible demande, couple les signaux de sortie numériques à la périphérie, 1 circuit de déclenchement, module pour les applications F&G, filtre d’impulsions de test, largeur : 17,5 mm, bloc de jonction enfichable enfichable
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2904665 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 285 (C-6-2017) |
| GTIN | 4046356919920 |
| Poids par pièce (hors emballage) | 0,212 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 65 °C |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
Alimentation
| Tension d'alimentation assignée du circuit de commande US | 24 V DC -15 % / +10 % (A1/A2) |
|---|---|
| 20,4 V DC ... 26,4 V DC | |
| Courant d'alimentation de commande assigné IS | typ. 65 mA (A1/A2) |
| Courant transitoire | ≤ 200 mA (A1/A2) |
| Temps de filtrage | < 2 ms (Largeur d'impulsion test) |
| ≥ 100 ms (Fréquence d'impulsion test) | |
| Tension d'alimentation pour le diagnostic UD | 24 V DC -15 % / +10 % (24V/A2) |
| Courant d'entrée au niveau de UD | typ. 15 mA (24V/A2 ; selon la charge M1 +100 mA) |
| Courant d'enclenchement sur UD | 2,5 A (24 V/A2; pour 10 µs) |
| Circuit de protection | Protection contre les surcharges Diode zéner bidirectionnelle |
Entrées TOR
| Nombre d'entrées | 3 (Points test pour contrôle de fonctionnement) |
|---|---|
| Courant transitoire | 200 mA (Entrées TP1, TP2 et TP3) |
| Courant absorbé | typ. 20 mA (Entrée TP1) |
| typ. 18 mA (Entrée TP2) | |
| typ. 35 mA (Entrée TP3) |
Sorties de relais : circuit à fermeture
| Dénomination sortie | Circuit à fermeture |
|---|---|
| Description de la sortie | Contacts NO sécurisés |
| Nombre de sorties | 1 (non temporisé) |
| Type de contact | 1 circuit à fermeture |
| Matériau des contacts | AgNi, flash d'or |
| Tension de commutation | min. 15 V AC/DC sans diagnostic |
| min. 20 V AC/DC (avec diagnostic) | |
| max. 250 V AC | |
| max. 125 V DC | |
| Intensité permanente limite | 5 A |
| Courant transitoire | min. 100 mA |
| max. 5 A | |
| Puissance de commutation | min. 1,5 W |
| Fréquence de commutation | max. 0,5 Hz |
| Seuil de diagnostic | 20 Ω ... 18 kΩ (inférieur/supérieur) |
| Résistance totale de ligne max. autorisée | < 10 Ω (LO/LO' et NI/NI' et résistance de charge en cas de court-circuit) |
| Durée de vie mécanique | env. 5x 107cycles |
Sorties de signalisation
| Description de la sortie | non sécurisé |
|---|---|
| Nombre de sorties | 1 (TOR) |
| Tension | 23 V DC |
| Courant | max. 100 mA |
| Protection contre les courts-circuits | non |
| Fusible de sortie | 150 mA rapide |
Durées
| Temps d'enclenchement typique pour US | 30 ms (commande via A1) |
|---|---|
| Temps de retombée typique pour US | 30 ms (commande via A1) |
| Temps de réarmement | 1 s |
Généralités
| Type de relais | Relais électromécanique avec contacts à guidage forcé selon EN 50205 |
|---|---|
| Durée d'enclenchement | 100 % ED |
| Poids net | 212,4 g |
| Emplacement pour le montage | vertical ou horizontal |
| Type de montage | Montage sur profilé |
| Indice de protection | IP20 |
| Indice de protection min. du lieu de montage | IP54 |
| Matériau du boîtier | PBT |
| Couleur du boîtier | jaune |
| Témoin de présence de la tension de service | LED jaune |
| Affichage d'état | LED verte |
| Affichage des défauts | LED rouge |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort |
|---|---|
| enfichable | oui |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Caractéristiques de sécurité
| Dénomination | CEI 61508 - Faible demande |
|---|---|
| Niveau d'intégrité de sécurité (SIL) | 3 (15 % de l'ensemble du SIL) |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178 |
| Tension d'isolement assignée | 250 V AC |
| Tension de choc assignée / isolation | 6 kV / isolation sécurisée (grâce à l'impédance de protection) |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Choc | 15g |
| Vibrations (service) | 2g |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| UL, USA/Canada | cULus |
| Class I, Zone 2, AEx nA nC IIC T4 / Ex nA nC IIC Gc T4 X | |
| Class I, Div. 2, Groups A, B, C, D, T4 | |
| GL | C, EMC2 |
| Test de simulation environnementale | ISA-S71.04 (G3) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Appareil de base |
| Montage possible sur barres profilées (EF003972) | Oui |
| Avec pinces amovibles (EF003340) | Oui |
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Non |
| Adapté à la surveillance de vannes (EF007272) | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Non |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Non |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Non |
| Adapté à la surveillance de commutateurs de proximité (EF007267) | Non |
| Évaluation des entrées (EF008245) | Autre |
| Avec entrée de démarrage (EF003342) | Non |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Non |
| Retardement du déclenchement (EF001129) | 0.03 s |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 1 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Non |
| Largeur (EF000008) | 17.5 mm |
| Hauteur (EF000040) | 117.4 mm |
| Profondeur (EF000049) | 114.5 mm |
