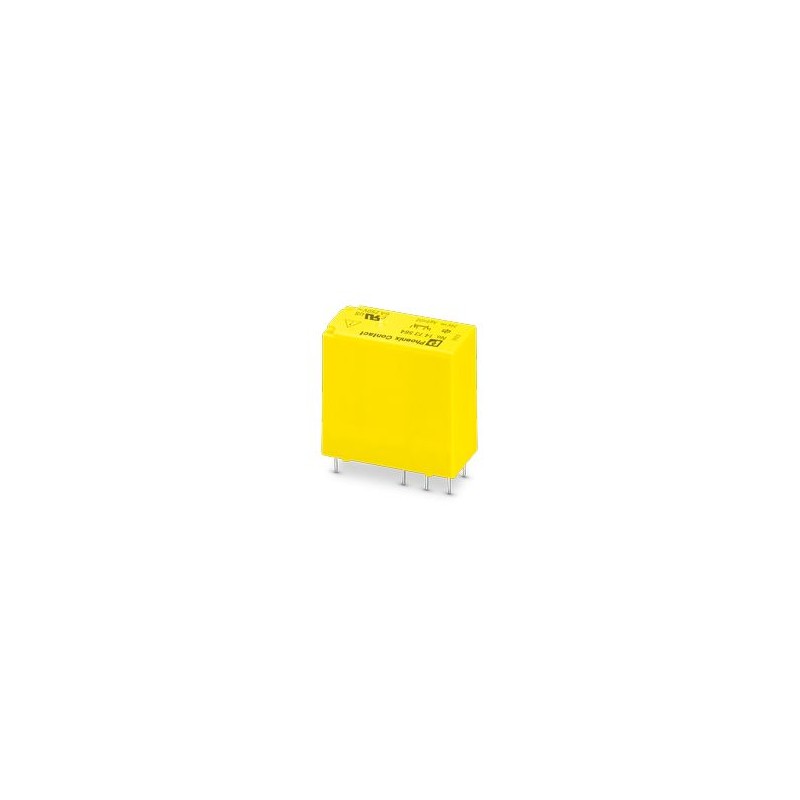

REL-SR- 24DC/2X21/FG X 1473564 PHOENIX CONTACT Relais de sécurité avec contacts à conduction forcée selon DI..
REL-SR-24DC/2X21/FG X
1473564
PHOENIX_CONTACT
20
Relais de sécurité avec contacts à conduction forcée selon DIN EN 61810-3, interrupteurs de type 2 à commutation de contact. Les exigences du type A selon la norme DIN EN 61810-3 sont satisfaites si le raccordement est effectué en tant que 1 contact normalement ouvert/1 contact normalement fermé.
Relais de sécurité avec contacts à guidage forcé selon DIN EN 61810-3, type de commutation du contact 2 contacts inverseurs. Les exigences pour le type A selon DIN EN 61810-3 sont respectées lorsque le câblage est effectué avec 1 contact NO/1 contact NF.
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | Les sorties ne permettent pas de câbler des conducteurs extérieurs différents. |
| Généralités | Au moins une isolation de base est installée dans la direction du rail DIN, par rapport aux modules voisins. Si le niveau d'exigence de l'application en matière d'isolation était supérieur (isolation renforcée), il devrait être réalisé par des mesures appropriées (p. ex. des séparateurs). |
| Type de produit | Relais unique |
| Application | Contacts à guidage forcé |
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | env. 107cycles |
| Propriétés d'isolation: Distances dans l'air et lignes de fuite entre les circuits | |
| Isolant | Isolation de base |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Propriétés d'isolation: Lignes de fuite et distances dans l'air entre les côtés bobine et contact | |
| Isolant | Isolation renforcée |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Puissance dissipée maximale en condition nominale | 0,7 W |
| Tension d'essai (Bobine/contact) | 4 kVeff(50 Hz, 1 min.) |
| Tension d'essai () | 1,5 kVeff(50 Hz, 1 min.) |
| Tension d'essai (Contact inverseur/contact inverseur) | 2,5 kVeff(50 Hz, 1 min.) |
| Distances dans l'air et lignes de fuite entre les circuits | |
| Tension d'isolement assignée | 250 V AC |
| Tension de tenue aux chocs assignée | 4 kV |
| Lignes de fuite et distances dans l'air entre les côtés bobine et contact | |
| Tension d'isolement assignée | 250 V AC |
| Tension de tenue aux chocs assignée | 6 kV |
| Côté excitation | |
| Tension nominale d'entrée UN | 24 V DC |
| Plage de tension d'entrée | 19,2 V DC ... 26,4 V DC |
| Plage de tension d'entrée rapportée à UN | voir diagramme |
| Sortie de couplage de l'entraînement | monostable |
| Entraînement (polarité) | bipolaire |
| Courant d'entrée typique pour UN | 30 mA |
| Puissance dissipée d'entrée pour UN | 0,72 W |
| Temps d'amorçage typique | 15 ms |
| Temps de retombée typique | 10 ms |
| Tension de la bobine | 24 V DC |
| Circuit de protection | Diode de roue libre |
| Affichage d'état | LED jaune |
| Commutation | |
| Type de contact | 2x contact inverseur à guidage forcé |
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgSnO |
| Tension de commutation maximale | 250 V AC/DC |
| Intensité permanente limite | 6 A |
| Puissance de coupure (charge ohmique) max. | 144 W (24 V DC) |
| 58 W (48 V DC) | |
| 60 V DC | |
| 54 W (110 V DC) | |
| 55 W (220 V DC) | |
| 1500 VA (250 V AC) | |
| Contacts à guidage forcé selon EN 61810-3 | Type B |
| Section du conducteur AWG | (conversion selon CEI) |
| Largeur | 12,6 mm |
| Hauteur | 29 mm |
| Profondeur | 26,3 mm |
| Conditions ambiantes | |
| Indice de protection (Relais) | RT II (Relais) |
| Indice de protection (Emplacement de montage) | IP54 (Emplacement de montage) |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Altitude | ≤ 2000 m |
| Normes/Prescriptions | EN 61810-1 |
| EN 61810-3 | |
| Distances dans l'air et lignes de fuite entre les circuits | |
| Normes/Prescriptions | EN 60947-5-1 |
| Lignes de fuite et distances dans l'air entre les côtés bobine et contact | |
| Normes/Prescriptions | EN 60947-5-1 |
| Type de montage | Montage par enfichage |
| Instructions de montage | Juxtaposables |
| Emplacement pour le montage | indifférent |
| Caractéristique | Valeur |
|---|---|
| Appareil complet avec socle (EF003359) | Non |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Oui |
| Tension d'alimentation de courant nominal CC (EF003980) | 19.2 V |
| Type de tension d'actionnement (EF008242) | CC |
| Entraînement, polarité (EF003355) | Non polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 2 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Oui |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.03 A |
| Classe de protection (IP) (EF005474) | Autre |
| Largeur (EF000008) | 12.6 mm |
| Hauteur (EF000040) | 29 mm |
| Profondeur (EF000049) | 26.3 mm |
