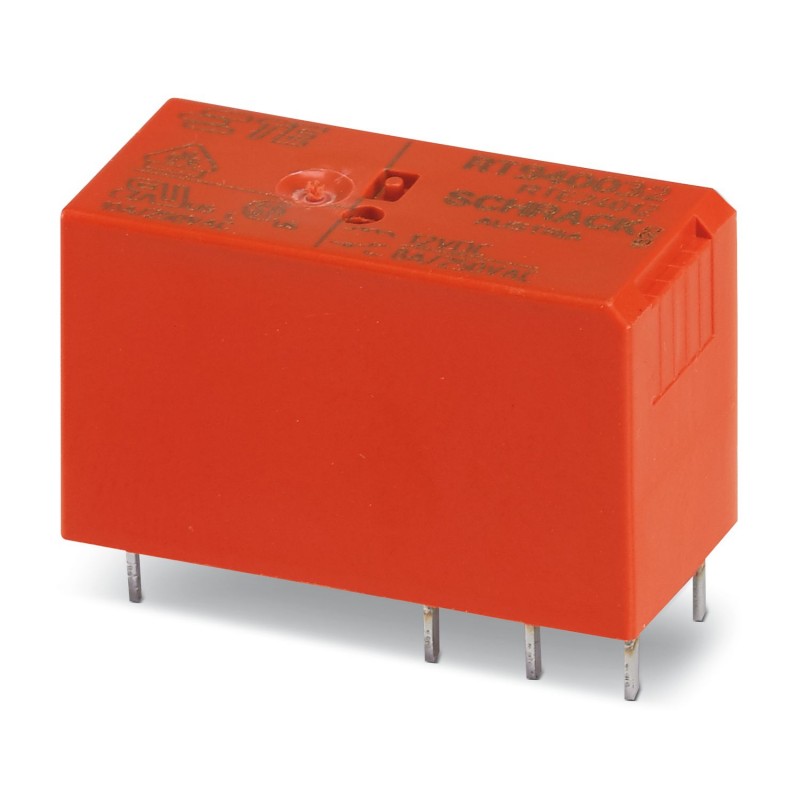

REL-MR-12DC/21-21/C1D2 2906988 PHOENIX CONTACT Relais individuels
REL-MR-12DC/21-21/C1D2
2906988
PHOENIX_CONTACT
10
Article à la demande, sans remboursement.
Relais individuels
Relais de puissance miniature enfichable, RT III scellé avec contacts de puissance, 2 contacts commutés, tension d’entrée : 12 V DC, en combinaison avec la prise API correspondante homologuée selon ATEX/IECEx (zone 2) et zone Ex classe I, div. 2.
Relais de puissance miniature enfichable, étanchéité RT III avec contacts de puissance, 2 contacts inverseurs, tension d'entrée : 12 V DC, en association avec embase PLC correspondante homologuée selon ATEX/CEIEx (Zone 2) et Ex-Zone Class I, Div. 2.
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Relais unique |
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | 3x 107cycles |
| État de la gestion des données | |
| Date de la dernière maintenance des données | 02.05.2024 |
| Révision de l'article | 01 |
| Propriétés d'isolation | |
| Isolant | Isolation de base |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Durée de vie électrique | voir diagramme |
| Puissance dissipée maximale en condition nominale | 0,4 W |
| Tension d'essai (Bobine/contact) | 5 kV AC (50 Hz, 1 min., bobine/contact) |
| Tension d'essai (Contact/contact) | 2,5 kV AC (50 Hz, 1 min., contact/contact) |
| Côté excitation | |
| Tension nominale d'entrée UN | 12 V DC |
| Plage de tension d'entrée | 9,4 V DC ... 29,8 V DC |
| Plage de tension d'entrée rapportée à UN | voir diagramme |
| Sortie de couplage de l'entraînement | monostable |
| Entraînement (polarité) | bipolaire |
| Courant d'entrée typique pour UN | 33 mA |
| Temps d'amorçage typique | 7 ms |
| Temps de retombée typique | 3 ms |
| Résistance de la bobine | 360 Ω ±10 % (à 20 °C) |
| Commutation | |
| Type de contact | 2 inverseurs |
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 5 V (pour 10 mA) |
| Intensité permanente limite | 8 A |
| Courant d'appel maximum | 25 A (20 ms) |
| Courant de commutation minimal | 10 mA (pour 5 V) |
| Puissance de coupure (charge ohmique) max. | 190 W (pour 24 V DC) |
| 85 W (à 48 V DC) | |
| 60 W (à 60 V DC) | |
| 44 W (à 110 V DC) | |
| 60 W (à 220 V DC) | |
| 2000 VA (pour 250 V AC) | |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,2 A (à 250 V, DC13) | |
| 3 A (à 24 V, AC15) | |
| 3 A (à 120 V, AC15) | |
| 3 A (à 250 V, AC15) | |
| Type de raccordement | Raccord enfichable / raccordement soudé |
| Dessin coté |  |
| Largeur | 12,7 mm |
| Hauteur | 29 mm |
| Profondeur | 15,7 mm |
| Couleur | orange (RAL 2003) |
| Conditions ambiantes | |
| Indice de protection | RT III |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Normes/Prescriptions | CEI 60664 |
| EN 50178 |
| Instructions de montage | juxtaposable sans espacement (>70 °C ≥ 2,5 mm) |
| Emplacement pour le montage | indifférent |
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Appareil complet avec socle (EF003359) | Non |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Non |
| Tension d'alimentation de courant nominal CC (EF003980) | 9.4 V |
| Type de tension d'actionnement (EF008242) | CC |
| Entraînement, polarité (EF003355) | Non polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 2 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.033 A |
| Classe de protection (IP) (EF005474) | Autre |
| Largeur (EF000008) | 12.7 mm |
| Hauteur (EF000040) | 29 mm |
| Profondeur (EF000049) | 15.7 mm |
