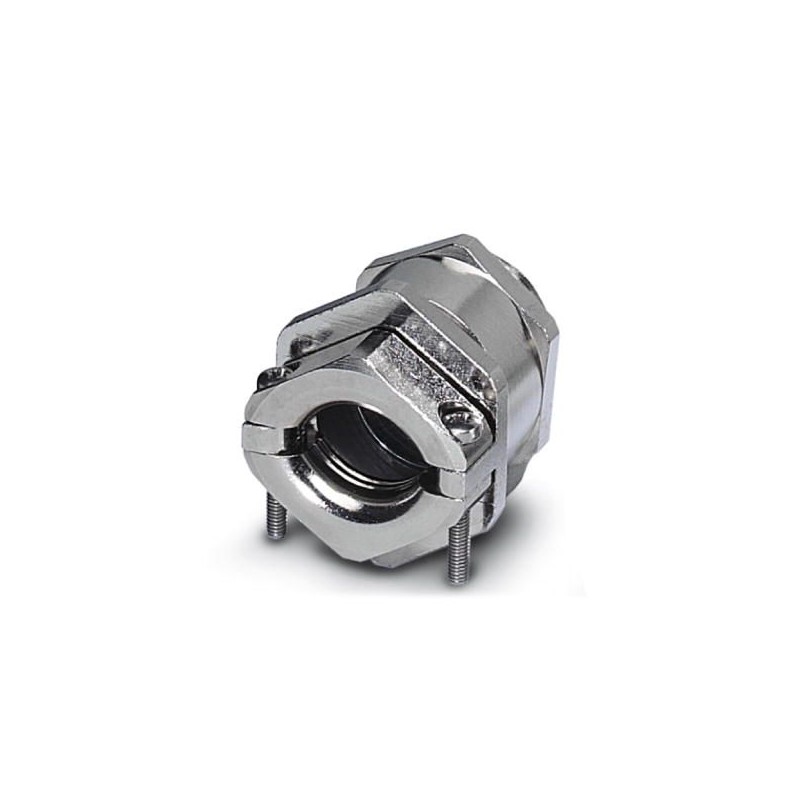

HC-M-KV-Z-M20 1646146 PHOENIX CONTACT Presse-étoupe
HC-M-KV-Z-M20
1646146
PHOENIX_CONTACT
10
Presse-étoupe
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1646146 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 707 (C-2-2017) |
| GTIN | 4017918941284 |
| Poids par pièce (hors emballage) | 0,057 KGM |
| Numéro du tarif douanier | 74153300 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Longueur | 35 mm |
|---|---|
| Longueur sans filetage de raccordement | 29 mm |
| Diamètre du filetage de raccordement | 20 mm |
| Ouverture écrou-chapeau | 27 mm |
| Ouverture manchon | 24 mm |
| Cote d'encoignure six-pans | 30 mm |
| Longueur filetage de raccordement | 6 mm |
| Diamètre extérieur du câble | 7,5 mm ... 15 mm |
| Capacités du collier antitraction | 11,00 mm ... 15,00 mm |
Conditions ambiantes
| Indice de protection (IP) | IP65 |
|---|---|
| Température ambiante (fonctionnement) | -20 °C ... 80 °C (statique) |
Généralités
| Nombre de conducteurs | 1 |
|---|---|
| Matériau de presse-étoupe | laiton, nickelé |
| Matériau joint d'étanchéité | Perbunan |
| Matériau du joint torique | NBR |
| Blindé | non |
| Type de filetage côté raccordement | M20 x 1,5 |
| Type de filetage, côté raccordement | M20 |
| Couple de serrage | 12 Nm (Manchon) |
| 8 Nm (Écrou-chapeau) | |
| Coloris | argenté |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141209eCl@ss 4.127141209eCl@ss 5.027149109eCl@ss 5.127149100eCl@ss 6.027149100eCl@ss 7.027149109eCl@ss 8.027149109eCl@ss 9.027144432
