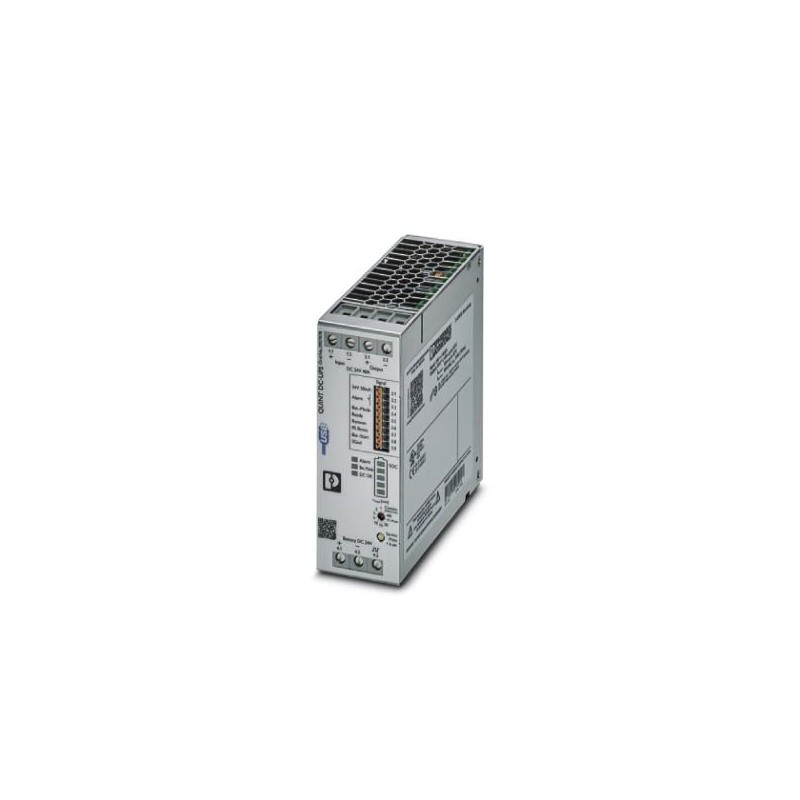

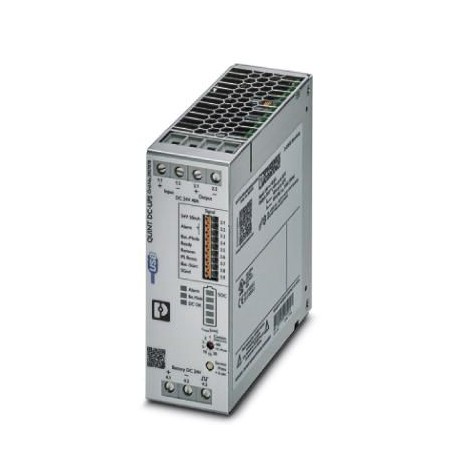

QUINT4-UPS/24DC/24DC/40/USB 2907078 PHOENIX CONTACT Systèmes d'alimentation sans coupure
QUINT4-UPS/24DC/24DC/40/USB
2907078
PHOENIX_CONTACT
Systèmes d'alimentation sans coupure
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent sept mille soixante dix huit |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626170046 |
| Poids par Pièce (hors emballage) | 749.400 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante et onze mille quatre vingt onze |
| Pays d'origine | CN (Chine) |
Dimensions
| Largeur | 47 mm |
|---|---|
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Largeur, avec l'alternative de l'assemblée | 123 mm |
| Hauteur avec la variante de l'assemblée | 130 mm |
| Profondeur avec la variante de l'assemblée | 49 mm |
Conditions ambiantes
| Degré de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Déclassement: 2.5 %/K) |
| Température ambiante (type de démarrage testé) | -40 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Max. admissible d'humidité relative (en fonctionnement) | ≤ 95 % (à 25 °C, sans condensation) |
| Climatiques de la classe | 3K3 (EN 60721) |
| Degré de pollution | Deux |
| Hauteur d'Installation | ≤ 4000 m |
Les données d'entrée
| Tension d'entrée | 24 V DC |
|---|---|
| Plage de tension d'entrée | 18 V DC ... 30 V DC |
| Force électrique, max. | 35 V DC |
| Interne fusible d'entrée | pas de |
| Appel de courant de surtension de courant | ≤ 9 A (≤ 4 ms) |
| Les inversions de polarité | oui |
| Fixe connecter seuil | 22 V DC |
| Durée d'enclenchement | max. 3 s |
| La baisse de tension d'entrée/de sortie | 0,5 V DC |
Les données de sortie (en général)
| Anti-court-circuit | oui |
|---|---|
| Pas de charge de la preuve | oui |
| Commutateur-au fil du temps | 0 ms |
| UPS connexion en parallèle | pas de |
| UPS connexion en série | pas de |
| Dispositif de stockage d'énergie de la connexion en parallèle | Oui, 5 (observer de protection de ligne) |
| Dispositif de stockage d'énergie de connexion en série | pas de |
| L'efficacité | typ. 98 % |
Les données de sortie (fonctionnement sur secteur)
| Gamme de tension de sortie | 18 V DC ... 30 V DC |
|---|---|
| 18 V DC ... 32 V DC | |
| Statique Boost (JeStat.Boost) | 45 Un |
| Dynamic Boost (JeDyn.Boost) | 60 (5 s) |
| Selective Fuse Breaking (JeSFB) | 215 (15 ms) |
Les données de sortie (fonctionnement sur batterie)
| Gamme de tension de sortie | 19 V DC ... 32 V DC |
|---|---|
| Statique Boost (JeStat.Boost) | 45 Un |
| Dynamic Boost (JeDyn.Boost) | 60 (5 s) |
| Selective Fuse Breaking (JeSFB) | 215 (15 ms) |
Le stockage de l'énergie (batterie)
| Technologie de la batterie | VRLA, VRLA-WTR, LI-ION |
|---|---|
| Fin de la tension de charge (compensée en température) | 25 V DC ... 32 V DC |
| Fin de la tension de charge | 32 V DC |
| Max. capacité | 135 Ah |
| Capacité nominale (sans chargeur supplémentaire) | 7 Ah 100 Ah ... |
| Courant de charge (configurable) | 5 Un |
| Temps de charge | 202.5 h |
| La durée du tampon | 45 min. (38 Ah) |
| Compensation de la température (configurable) | 42 mV/K |
| De Charge de la courbe caractéristique | UIZeroU |
| Protection contre les décharges profondes | 19,2 V DC |
| Capteur de température | oui |
| IQ-Technologie | oui |
Données générales
| Inflammabilité classe dans acc. avec l'UL 94 (boîtier / bornier) | V0 |
|---|---|
| MTBF (CEI 61709, SN 29500) | > 1376000 h (25 °C) |
| > 888400 h (40 °C) | |
| > 467600 h (60 °C) | |
| Poids | 0,7 kg |
| La protection de l'environnement la directive | RoHS |
| DEEE | |
| Atteindre |
Les données de connexion, entrée
| Méthode de connexion | Connexion à vis |
|---|---|
| Chef de section transversale solide min. | 0,5 mm2 |
| Chef de section transversale solide max. | 16 mm2 |
| Chef de section transversale souple min. | 0,5 mm2 |
| Chef de section flexible max. | 16 mm2 |
| Seul le chef d'orchestre et de point terminal, brin, avec embout, min. | 0,5 mm2 |
| Seul le chef d'orchestre et de point terminal, brin, avec embout, max. | 16 mm2 |
| Chef de section AWG min. | Huit |
| Chef de section AWG max. | Six |
| Dénudage des conducteurs | 10 mm |
| Couple de serrage min | 1.2 Nm |
| Couple de serrage max | 1,5 Nm |
Les données de connexion, de sortie
| Méthode de connexion | Connexion à vis |
|---|---|
| Chef de section transversale solide min. | 0,5 mm2 |
| Chef de section transversale solide max. | 16 mm2 |
| Chef de section transversale souple min. | 0,5 mm2 |
| Chef de section flexible max. | 16 mm2 |
| Seul le chef d'orchestre et de point terminal, brin, avec embout, min. | 0,5 mm2 |
| Seul le chef d'orchestre et de point terminal, brin, avec embout, max. | 16 mm2 |
| Chef de section AWG min. | Huit |
| Chef de section AWG max. | Six |
| Dénudage des conducteurs | 10 mm |
| Couple de serrage min | 1.2 Nm |
| Couple de serrage max | 1,5 Nm |
Les données de connexion de la batterie
| Méthode de connexion | Connexion à vis |
|---|---|
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 2,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 2,5 mm2 |
| Chef de section AWG min. | Trente |
| Chef de section AWG max. | Douze |
| Dénudage des conducteurs | 6.5 mm |
| Couple de serrage min | 0,5 Nm |
| Couple de serrage max | 0,6 Nm |
Les normes et les Règlements
| Compatibilité électromagnétique | Conformité avec la Directive EMC 2014/30/UE |
|---|---|
| Les émissions de bruit | De base supplémentaire à la norme EN 61000-6-5 (immunité dans la centrale), EN/IEC 61850-3 (approvisionnement) |
| Immunité au bruit | L'immunité selon EN 61000-6-2 (industrie) |
| Normes/règlements | EN 61000-4-2 |
| Décharge au Contact | 4 kV (Niveau 2) |
| Normes/règlements | EN 61000-4-3 |
| Gamme de fréquence | 80 MHz À 1 GHz ... |
| Essai d'intensité de champ | 10 V/m (Test de Niveau 3) |
| Gamme de fréquence | 1.4 GHz 2 GHz ... |
| Essai d'intensité de champ | 3 V/m (Test de Niveau 2) |
| Normes/règlements | EN 61000-4-4 |
| Commentaires | Critère B |
| Normes/règlements | EN 61000-4-6 |
| Gamme de fréquence | De 0,15 ... 80 MHz MHz |
| Tension | 10 V (Test De Niveau 3) |
| Normes/règlements | EN 61000-4-8 |
| Directive Basse Tension | Conformité avec la Basse Tension Directive 2014/35/CE |
| Standard de Sécurité très basse tension | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| Approbations UL | UL/C-UL, UL 61010-1 |
| UL/C-UL, UL 61010-2-201 | |
| UL/C-UL ANSI/ISA 12.12.01 de Classe I, Division 2, Groupes A, B, C, D T4 (Dangereux) | |
| Choc | 18 ms, 30g, dans chaque direction spatiale (selon CEI 60068-2-27) |
| Vibrations (fonctionnement) | 2.3 g |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent quarante deux mille deux cent treizeeCl@ss 8.0Vingt sept million deux cent quarante deux mille deux cent neufeCl@ss 9.0Vingt sept million quarante mille sept cent cinq
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
