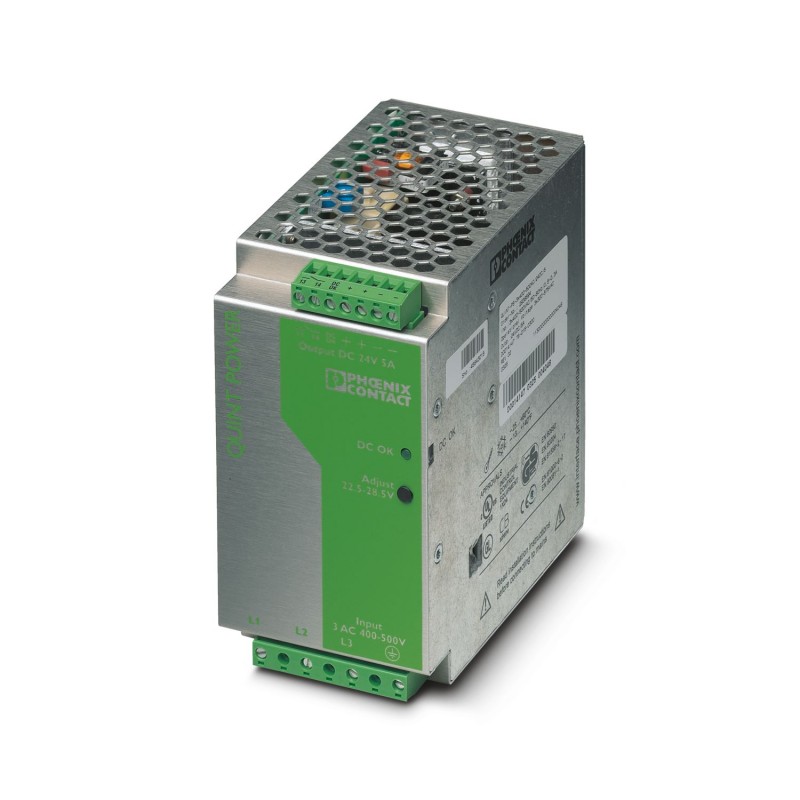

QUINT-PS-3X400-500AC/24DC/ 5 2938594 PHOENIX CONTACT Source de l'aliment. carr. simétr., 24 V DC/5 A, bascul.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

QUINT-PS-3X400-500AC/24DC/ 5 2938594 PHOENIX CONTACT Source de l'aliment. carr. simétr., 24 V DC/5 A, bascul..

QUINT-PS-3X400-500AC/24DC/ 5

2938594

PHOENIX_CONTACT

Source de l'aliment. carr. simétr., 24 V DC/5 A, basculé, primaire, trois-phase

Alimentation pour profilés 24 V DC/5 A, à découpage primaire, triphasée

Plus de détails


Alimentations

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète.

Aller au produit alternatif: QUINT4-PS/3AC/24DC/5 2904620

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

En savoir plus



Caractéristiques techniques

Données d'entrée
Fonctionnement AC
Plage de tension nominale d'entrée3x 400 V AC ... 500 V AC
Plage de tension d'entrée3x 320 V AC ... 575 V AC (pour les trois phases)
450 V DC ... 800 V DC
Plage de tension d'entrée AC3x 320 V AC ... 575 V AC (pour les trois phases)
Plage de tension d'entrée DC450 V DC ... 800 V DC
Type de tension de la tension d'alimentationAC/DC
Choc de courant d'appel< 15 A (typique)
Intégrale de courant d'appel (I2t)3 A2s
Plage de fréquence AC45 Hz ... 65 Hz
Plage de fréquence DC0 Hz
Durée de pontage en cas de panne de courant> 50 ms (400 V AC)
> 50 ms (480 V AC)
Courant absorbéenv. 3x 0,36 A (400 V AC)
3x 0,34 A (480 V AC)
Consommation nominale147 W
Circuit de protectionProtection contre les transitoires; Varistance
Temps d'enclenchement typique< 1 s
Fusible d'entrée5 A (temporisé, intérieur)
Fusible de puissance homologuéB6 B10 B16
Fusible en amont DC admissibleDC: Monter en amont le fusible approprié
Sélection du fusible approprié pour la protection d'entrée3x 6 A ... 16 A (Caractéristique B, C, D, K)
Courant de décharge vers PE< 3,5 mA

Données de sortie
Rendement> 88 %
Tension de sortie nominale24 V DC ±1 %
Plage de réglage de la tension de sortie (USet)22,5 V ... 28,5 V
Courant nominal de sortie (IN)5 A (jusqu'à 60 °C)
POWER BOOST (IBoost)7,5 A
Déclassement60 °C ... 70 °C (2,5 %/K)
Résistance à l'alimentation de retour35 V DC
Limitation de courant activeenv. IBOOST= 7,5 A (en cas de court-circuit)
Tolérance de réglage< 1 % (modification charge statique 10 % ... 90 %)
< 2 % (modification charge dynamique 10 % ... 90 %)
< 0,1 % (modification tension d'entrée ±10 %)
Ondulation résiduelle< 10 mVCC(pour les valeurs nominales)
Puissance de sortie120 W
Pointes de commutation charge nominale< 140 mVCC(20 MHz)
Puissance dissipée à vide maximale< 3 W
Puissance dissipée charge nominale max.< 17 W
Temps d'établissement< 2 ms (UOUT(10 % ... 90 %))
Montage en parallèle autoriséoui, pour la redondance et l'augmentation de la puissance
Connectabilité en sérieoui
Signal: DC-OK, active
Description de la sortieUOUT> 0,9 x UN: Signal « high »
Tension de commutation maximale≤ 24 V
Tension de sortie+ 24 V DC (Signal)
Courant d'appel maximum≤ 40 mA
Courant de charge permanent≤ 40 mA
Signal: DC-OK, sans potentiel
Description de la sortieContact de relais, UOUT> 0,9 x UN: contact fermé
Tension de commutation maximale≤ 30 V AC/DC
Courant d'appel maximum≤ 1 A
Courant de charge permanent≤ 1 A

Caractéristiques de raccordement
Entrée
Type de raccordementRaccordement vissé
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.12
Longueur à dénuder8 mm
Filetage visM3
Couple de serrage min.0,5 Nm
Couple de serrage max.0,6 Nm
Sortie
Type de raccordementRaccordement vissé
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.12
Longueur à dénuder8 mm
Filetage visM3
Couple de serrage min.0,5 Nm
Couple de serrage max.0,6 Nm
Signal
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.12
Filetage visM3
Couple de serrage min.0,5 Nm
Couple de serrage max.0,6 Nm

Signalisation
Modes de signalisationLED
sortie de couplage active
Contact de relais
Témoin de présence de la tension de serviceLED verte
Sortie de signal: DC-OK, active
Affichage d'étatLED verte « DC OK »
Informations sur l'affichage d'étatUOUT< 0,9 x UN: La LED clignote
Sortie de signal: DC-OK, sans potentiel
Affichage d'étatLED verte « DC OK »

Propriétés électriques
Nombre de phases3,00
Tension d'isolement entrée / sortie4 kV AC (homologation du type)
2 kV AC (Contrôle individuel)
Tension d'isolement sortie/PE500 V DC (Contrôle individuel)
Tension d'isolement entrée/PE3,5 kV AC (homologation du type)
2 kV AC (Contrôle individuel)

Propriétés du produit
Type de produitAlimentation électrique
Gamme de produitsQUINT POWER
MTBF (IEC 61709, SN 29500)> 500000 h
Propriétés d'isolation
Classe de protectionI (avec connexion PE)
Degré de pollution2

Dimensions
Largeur70 mm
Hauteur130 mm
Profondeur125 mm
Autre montage possible
Largeur122 mm
Hauteur73 mm
Profondeur130 mm

Montage
Instructions de montagejuxtaposable : horizontalement 0 mm, verticalement 50 mm
Emplacement pour le montageProfilé horizontal NS 35, EN 60715

Indications sur les matériaux
Matériau du boîtierMétallique
Version du boîtierAluNox (AlMg1)

Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
Température ambiante (fonctionnement)-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Température ambiante (stockage/transport)-40 °C ... 85 °C
Humidité de l'air max. admissible (service)95 % (à 25 °C, sans condensation)
Choc18 ms, 30g, dans chaque direction (selon CEI 60068-2-27)
Vibrations (service)< 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6)
15 Hz ... 150 Hz, 2,3g, 90 min.

Normes et spécifications
Norme – Equipement électronique des installations à courant fortEN 50178/VDE 0160 (PELV)
Norme - Limitation des courants réseau et d'harmoniquesEN 61000-3-2
Norme – sécurité électriqueEN 60950-1/VDE 0805 (SELV)
EN 61558-2-17
Norme - Sécurité pour les appareilsGS (Geprüfte Sicherheit) (sécurité garantie)
Norme - Protection contre les courants dangereux pour les personnes, exigences fondamentales pour un isolement sûr dans les équipements électriquesEN 50178
Norme – Faible tension de protectionEN 60950-1 (SELV)
EN 60204 (PELV)
Norme, sectionnement sûrDIN VDE 0100-410
Norme - sécurité des transformateursEN 61558-2-17
Catégorie de surtension
EN 62477-1III

Homologations
Homologation construction navaleDNV GL (EMC A), ABS
Homologations ULUL/C-UL Listed UL 508
UL/C-UL Recognized UL 60950-1
UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux)

Données CEM
Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
Directive basse tensionConformité à la directive NSR 2014/35/UE
Règles CEM Perturbations radioélectriquesEN 61000-6-3
EN 61000-6-4
Règles CEM - Immunité électromagnétiqueEN 61000-6-1
EN 61000-6-2
EmissionEN 55011 (EN 55022)
Décharge électrostatique
Normes/PrescriptionsEN 61000-4-2
BoîtierNiveau 4
Décharge électrostatique
Décharge par contact8 kV
Décharge dans l'air15 kV
RemarqueCritère B
Champ électromagnétique HF
Normes/PrescriptionsEN 61000-4-3
Champ électromagnétique HF
Plage de fréquence80 MHz ... 2 GHz
Intensité de champ10 V/m
RemarqueCritère A
Transitoires électriques rapides (en salves)
Normes/PrescriptionsEN 61000-4-4
Transitoires électriques rapides (en salves)
Entrée4 kV (niveau 4 - asymétrique)
Sortie2 kV (Niveau 3 - asymétrique)
Signal1 kV (Niveau 2 - asymétrique)
RemarqueCritère B
Contrainte de surtension transitoire (Surge)
Normes/PrescriptionsEN 61000-4-5
Contrainte de surtension transitoire (Surge)
Entrée4 kV (classe d'install. 4 - asymétrique : conducteur par rapport à la terre)
2 kV (classe d'install. 4 - symétrique : conducteur par rapport à conducteur)
Sortie0,5 kV (niveau 1 - asymétrique : conducteur par rapport à la terre)
0,5 kV (niveau 1 - symétrique : conducteur par rapport à conducteur)
Signal1 kV (niveau 2 - asymétrique : conducteur par rapport à la terre)
RemarqueCritère B
Perturbations conduites
Normes/PrescriptionsEN 61000-4-6
Perturbations conduites
E/S/ANiveau 3 - asymétrique
Plage de fréquence0,15 MHz ... 80 MHz
RemarqueCritère A
Tension10 V
Chutes de tension
Normes/PrescriptionsEN 61000-4-11
Émissions
Normes/PrescriptionsEN 61000-6-3
Tension perturbatrice selon à EN 55011EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles
Perturbations radioélectriques selon EN 55011EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles
