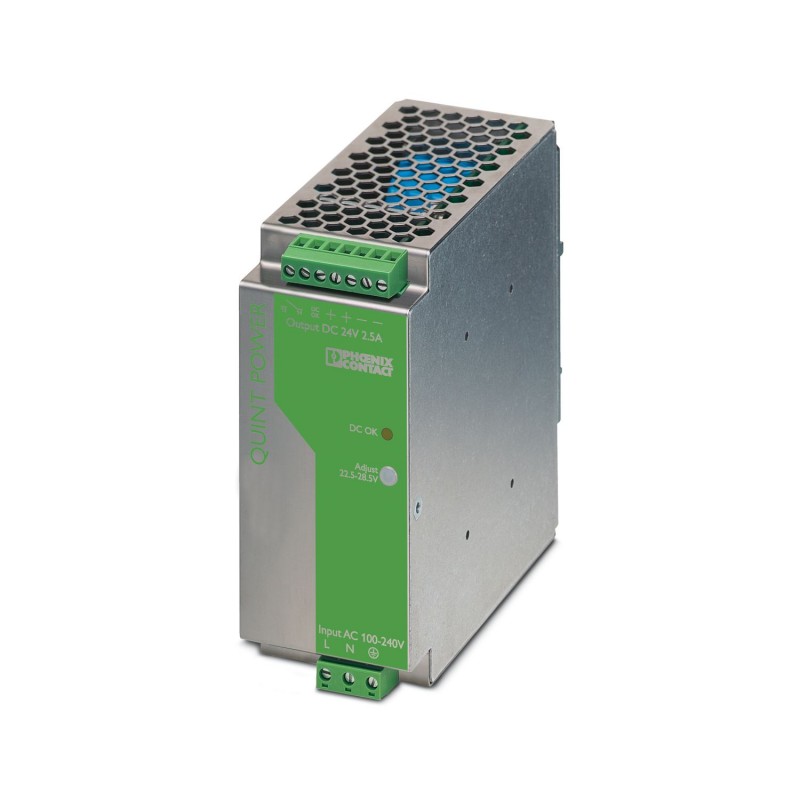

QUINT-PS-100-240AC/24DC/ 2.5 2938578 PHOENIX CONTACT Source de l'aliment. carr. simétr., 24 V DC/2,5 A, basc..
QUINT-PS-100-240AC/24DC/ 2.5
2938578
PHOENIX_CONTACT
Source de l'aliment. carr. simétr., 24 V DC/2,5 A, basculé, le primaire, le monof.
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent trente huit mille cinq cent soixante dix huit |
|---|---|
| Unité d'emballage | 1 pc |
| Page du catalogue | Page 480 (SI-2007) |
| GTIN | 4017918890513 |
| Poids par Pièce (hors emballage) | 850.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million quarante quatre mille trente |
| Pays d'origine | TH (Thaïlande) |
Dimensions
| Largeur | 55 mm |
|---|---|
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Largeur, avec l'alternative de l'assemblée | 122 mm |
| Hauteur avec la variante de l'assemblée | 130 mm |
| Profondeur avec la variante de l'assemblée | 58 mm |
Conditions ambiantes
| Degré de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Déclassement: 2.5 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Max. admissible d'humidité relative (en fonctionnement) | 95 % (à 25 °C, sans condensation) |
| Degré de pollution | Deux |
Les données d'entrée
| Nominale plage de tension d'entrée | 100 ... 240 V AC V AC |
|---|---|
| Plage de tension d'entrée | 85 ... 264 V AC V AC |
| 90 V DC ... 350 V DC | |
| CA plage de fréquence | 45 Hz À 65 Hz |
| Gamme de fréquence DC | 0 Hz |
| Courant de décharge à PE | < 3,5 mA |
| Consommation de courant | env. 0.86 A (120 V AC) |
| env. 0.47 A (230 V AC) | |
| La puissance nominale de la consommation | 67 W |
| Appel de courant de surtension de courant | < 20 A (typique) |
| Réseau de mise en mémoire tampon | > 30 ms (120 V AC) |
| > 130 ms (230 V AC) | |
| Fusible d'entrée | 5 A (à action retardée, interne) |
| Choix des disjoncteurs | 6 ... 16 A (Caractéristiques B, C, D, K) |
| Type de protection | Protection contre les surtensions transitoires |
| Le circuit de protection/composant | Varistance |
Les données de sortie
| Tension de sortie nominale | 24 V DC ±1 % |
|---|---|
| Plage de réglage de la tension de sortie (UEnsemble) | 22.5 V DC ... 28.5 V DC |
| Nominale courant de sortie (IN) | 2,5 A (jusqu'à 60°C) |
| POWER BOOST (JEBoost) | 3.75 Un |
| Déclassement | 60 °C ... 70 °C (DE 2,5%/K) |
| Connexion en parallèle | Oui, pour la redondance et l'augmentation des capacités |
| La connexion en série | oui |
| Commentaires de la résistance | 35 V DC |
| Protection contre les surtensions tension sur la sortie | ≤ 35 V DC |
| Max. charge capacitive | illimitée |
| Active de limitation de courant | Env. J'BOOST= 3.75 (court-circuit). |
| Contrôle de la déviation | < 1 % (le changement de la charge statique de 10 % ... 90 %) |
| < 2 % (variation de la charge, de la dynamique de 10 % ... 90 %) | |
| < 0.1 % (variation de la tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 10 mVPP(avec valeurs nominales) |
| Puissance de sortie | 60 W |
| Temps de réponse typique | < 1 s |
| Le pic de tensions de commutation nominale de charge | < 40 mVPP(20 MHz) |
| Maximum de dissipation de puissance sans condition de charge | < 2 W |
| La perte de puissance de la charge nominale max. | < 8 W |
Général
| Poids Net | 0,85 kg |
|---|---|
| D'exploitation affichage de la tension de | LED verte |
| L'efficacité | > 86 % |
| Tension d'isolement entrée/sortie | 4 kV AC (essai de type) |
| 2 kV AC (test de routine) | |
| Tension d'isolement entrée / PE | 3.5 kV AC (essai de type) |
| 2 kV AC (test de routine) | |
| Isolation tension de sortie / PE | 500 V DC (test de routine) |
| Classe de Protection | J' (avec connexion PE) |
| Degré de protection | IP20 |
| MTBF (CEI 61709, SN 29500) | > 500000 h |
| Position de montage | horizontal sur rail DIN NS 35, EN 60715 |
| Instructions de montage | alignable: horizontalement 0 mm, verticalement 50 mm |
Les données de connexion, entrée
| Méthode de connexion | Enfichables à vis de connexion |
|---|---|
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 2,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 2,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Douze |
| Dénudage des conducteurs | 7 mm |
| Filet de vis | M3 |
Les données de connexion, de sortie
| Méthode de connexion | Enfichables à vis de connexion |
|---|---|
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 2,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 2,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Douze |
| Dénudage des conducteurs | 7 mm |
| Filet de vis | M3 |
Signalisation
| Nom de sortie | DC OK active |
|---|---|
| Description de la sortie | UHORS> 0,9 x UN: Signal haute |
| Tension de commutation maximale | ≤ 24 V |
| La tension de sortie | + 24 V DC (Signal) |
| Courant d'appel maximal | ≤ 40 mA |
| Continu du courant de charge | ≤ 40 mA |
| Affichage de l'état de | "DC OK" LED vert |
| Remarque sur l'affichage de l'état de | UHORS< 0,9 x UN: LED clignotante |
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 2,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 2,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Douze |
| Couple de serrage min | 0,5 Nm |
| Couple de serrage max | 0,6 Nm |
| Filet de vis | M3 |
| Nom de sortie | DC OK flottant |
| Description de la sortie | Contact de relais, UHORS> 0,9 x UN: Contact fermé |
| Tension de commutation maximale | ≤ 30 V AC/DC |
| Courant d'appel maximal | ≤ 1 |
| Continu du courant de charge | ≤ 1 |
| Affichage de l'état de | "DC OK" LED vert |
Les normes et les Règlements
| Compatibilité électromagnétique | Conformité avec la directive EMC 89/336/EC |
|---|---|
| Les émissions de bruit | EN 55011 (EN 55022) |
| Immunité au bruit | EN 61000-6-2:2005 |
| Connexion en acc. avec la norme | CUL |
| Normes/règlements | EN 61000-4-2 |
| Décharge au Contact | 8 kV |
| Normes/règlements | EN 61000-4-3 |
| Gamme de fréquence | 80 MHz À 1 GHz ... |
| Essai d'intensité de champ | 10 V/m |
| Normes/règlements | EN 61000-4-4 |
| EN 61000-6-3 | |
| EN 61000-4-6 | |
| Gamme de fréquence | De 0,15 ... 80 MHz MHz |
| Tension | 10 V |
| Normes/règlements | EN 61000-4-11 |
| Norme de Sécurité des transformateurs | FR 61558-2-17 |
| Norme de sécurité Électrique | EN 60950-1/VDE 0805 (SELV) |
| FR 61558-2-17 | |
| Standard – équipement Électronique de l'alimentation électrique des installations et de leur assemblage en énergie électrique des installations | EN 50178/VDE 0160 (PELV) |
| Standard de Sécurité très basse tension | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Standard - isolation de Sécurité | DIN VDE 0100-410 |
| Standard – Protection contre les chocs courants, les exigences de base pour la protection de la séparation dans l'équipement électrique | EN 50178 |
| La norme de Limitation des mains, les courants harmoniques | EN 61000-3-2 |
| Standard d'Équipement de sécurité | GS (sécurité testée) |
| De la construction navale de l'approbation | DNV GL (EMC), ABS |
| Approbations UL | UL/C-UL Reconnu UL 60950-1 |
| UL/C-UL, UL 508 | |
| UL ANSI/ISA 12.12.01 de Classe I, Division 2, Groupes A, B, C, D (Dangereux) | |
| Choc | 18 ms, 30g, dans chaque direction spatiale (selon CEI 60068-2-27) |
| Vibrations (fonctionnement) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3 g, 90 min. | |
| La technologie de l'Information - équipement de sécurité (CB scheme) | Schéma OC |
| Catégorie de surtension (FR 62477-1) | III |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement Période D'Utilisation = 25; |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 4.0Vingt sept million quarante mille sept cent deuxeCl@ss 4.1Vingt sept million quarante mille sept cent deuxeCl@ss 5.0Vingt sept million quarante neuf mille deuxeCl@ss 5.1Vingt sept million quarante neuf milleeCl@ss 6.0Vingt sept million quarante neuf milleeCl@ss 7.0Vingt sept million quarante neuf mille deuxeCl@ss 8.0Vingt sept million quarante neuf mille deuxeCl@ss 9.0Vingt sept million quarante mille sept cent un
UNSPSC 6.01Trente million deux cent onze mille cinq cent deuxUNSPSC 7.0901Trente neuf million cents vingt et une mille quatreUNSPSC 11Trente neuf million cents vingt et une mille quatreUNSPSC 12.01Trente neuf million cents vingt et une mille quatreUNSPSC 13.2Trente neuf million cents vingt et une mille quatre
