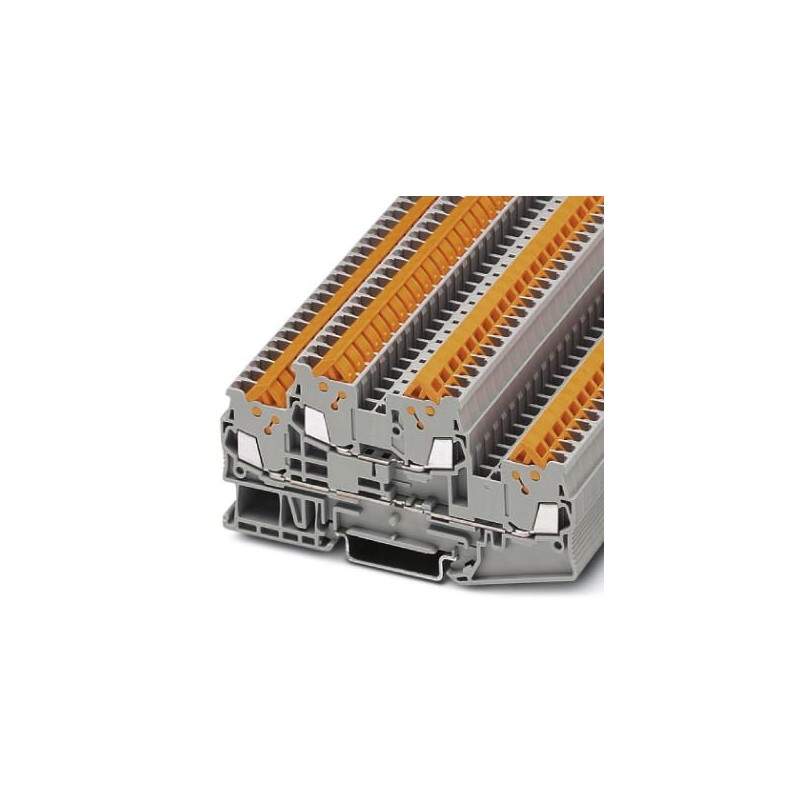

QTTCB 1,5 OG 3205117 PHOENIX CONTACT Bloc de jonction à deux étages
QTTCB 1,5 OG
3205117
PHOENIX_CONTACT
50
Bloc de jonction à deux étages
Bornier à deux niveaux, tension nominale : 500 V, courant nominal : 17,5 A, type de raccordement : raccord rapide, 1er et 2e étages, Section de dimensionnement : 1,5 mm², section : 0,25 mm² - 1,5 mm², classe de montage : NS 35/7,5, NS 35/15, couleur : orange
Blocs de jonction > Bloc de jonction traversant
Connectivité armoires industrielles
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 3205117 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626387338 |
| Poids par pièce (hors emballage) | 0,016 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | CN (Chine) |
Généralités
| Nombre d'étages | 2 |
|---|---|
| Nombre de connexions | 4 |
| Potentiels | 2 |
| Section nominale | 1,5 mm² |
| Coloris | orange |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Domaine d'application | Industrie ferroviaire |
| Construction mécanique | |
| Construction d’installations | |
| Industrie des process | |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 0,56 W (lors du raccordement de plusieurs étages, la valeur se multiplie) |
| Température ambiante (confirmation) | -10 °C ... 90 °C |
| Courant de charge maximal | 17,5 A (pour une section de conducteur de 1,5 mm²) |
| Intensité nominale IN | 17,5 A |
| Tension nominale UN | 500 V |
| Paroi latérale ouverte | oui |
Dimensions
| Largeur | 5,2 mm |
|---|---|
| Largeur de flasque | 2,2 mm |
| Longueur | 99,6 mm |
| Hauteur NS 35/7,5 | 49,9 mm |
| Hauteur NS 35/15 | 57,4 mm |
Caractéristiques de raccordement
| Type de raccordement | Raccordement rapide |
|---|---|
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide min. | 0,25 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Section de conducteur souple min. | 0,25 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section de conducteur souple AWG min. | 24 |
| Section de conducteur AWG souple max. | 16 |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,2 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 1,5 mm² |
| Connexion selon la norme | CEI/EN 60079-7 |
| Section de conducteur rigide min. | 0,25 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Section de conducteur souple min. | 0,25 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Matériau isolant de fil | PVC / PE |
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | VDE 0295 Kl.1-5 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141118eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.25 mm² |
| Courant assigné In (EF008250) | 17.5 A |
| Tension assignée (EF000228) | 500 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre d'étages (EF002659) | 2 |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 5.2 mm |
| Hauteur (EF000040) | 99.6 mm |
| Profondeur (EF000049) | 49.9 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Orange |
| Étages reliés à l'intérieur (EF002661) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 78 Mbytes |
|
