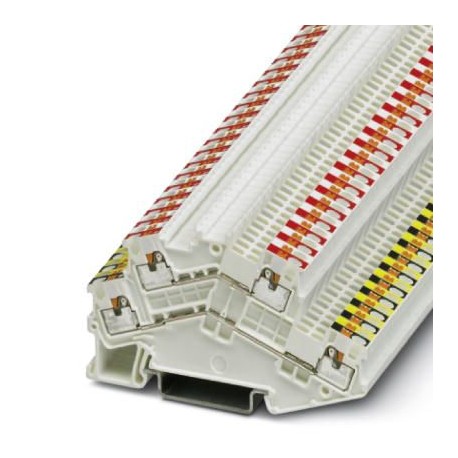

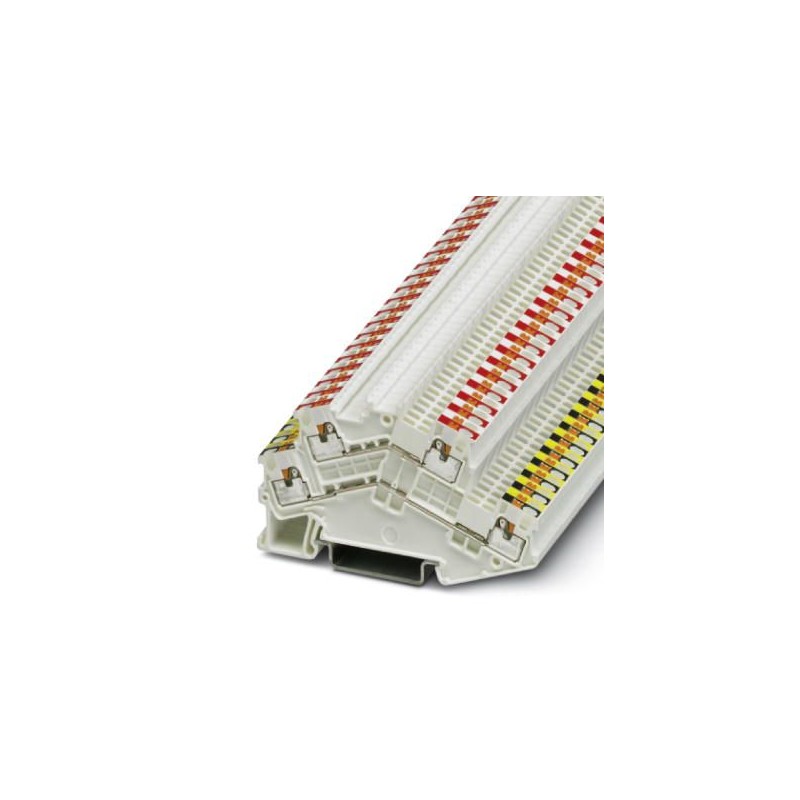

PTTBS 1,5/S-KNX 3214663 PHOENIX CONTACT Doppelstockklemme
PTTBS 1,5/S-KNX
3214663
PHOENIX_CONTACT
50
Doppelstockklemme
Blocs de jonction > Bloc de jonction traversant
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 3214663 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 38 (C-1-2017) |
| GTIN | 4055626158020 |
| Poids par pièce (hors emballage) | 0,008 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Généralités
| Nombre d'étages | 2 |
|---|---|
| Nombre de connexions | 8 |
| Section nominale | 1,5 mm² |
| Coloris | blanc |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 6 kV |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 0,56 W (lors du raccordement de plusieurs étages, la valeur se multiplie) |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 16 A |
| Courant de charge maximal | 16 A |
| Tension nominale UN | 500 V |
| Paroi latérale ouverte | oui |
Caractéristiques de raccordement
| Type de raccordement | Raccordement Push-in |
|---|---|
| Section de conducteur rigide min. | 0,14 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 14 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,14 mm² |
| 1,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,14 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 1 mm² il est conseillé d'utiliser l'embout AI-S 1-8 TQ, référence 1200293 |
| Longueur à dénuder | 8 mm ... 10 mm |
| Gabarit | A1 / B1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
