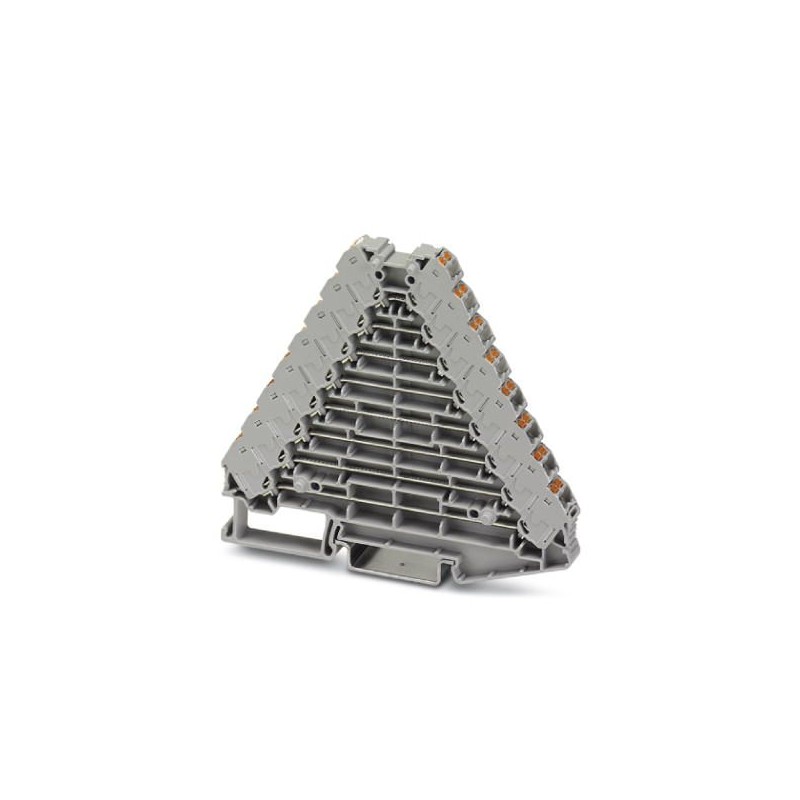

PTRV 8 /GY 3270140 PHOENIX CONTACT Connecteurs sous-répartiteurs
PTRV 8 /GY
3270140
PHOENIX_CONTACT
10
Connecteurs sous-répartiteurs
Répartiteur de découpage, tension nominale : 250 V, courant nominal : 8 A, type de raccordement : Raccord enfichable, 1., 2., 3., 4., 5., 6., 7. et 8e étage, Section de dimensionnement : 1,5 mm², section : 0,14 mm² - 2,5 mm², montage : NS 35/7.5, NS 35/15, couleur : gris, couleur des éléments de raccordement : gris
Blocs de jonction > Bloc de jonction traversant
Connectivité armoires industrielles
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 3270140 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| GTIN | 4055626436708 |
| Poids par pièce (hors emballage) | 0,027 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Généralités
| Nombre de pôles | 2 |
|---|---|
| Nombre d'étages | 8 |
| Nombre de connexions | 32 |
| Potentiels | 8 |
| Section nominale | 1,5 mm² |
| Coloris | gris |
| Couleur des éléments de raccordement | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 4 kV |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 0,56 W (lors du raccordement de plusieurs étages, la valeur se multiplie) |
| Courant de charge maximal | 8 A (pour une section de conducteur de 1,5 mm²) |
| Intensité nominale IN | 8 A |
| Tension nominale UN | 250 V |
| Paroi latérale ouverte | oui |
Caractéristiques de raccordement
| Type de raccordement | Raccordement Push-in |
|---|---|
| Longueur à dénuder | 8 mm ... 10 mm |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide min. | 0,14 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 14 |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section de conducteur souple AWG min. | 26 |
| Section de conducteur AWG souple max. | 14 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,14 mm² |
| 1,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,14 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 1,5 mm² |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141120eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Courant assigné In (EF008250) | 8 A |
| Tension assignée (EF000228) | 250 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre d'étages (EF002659) | 8 |
| Nombre de positions de serrage par étage (EF002660) | 4 |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 8.3 mm |
| Hauteur (EF000040) | 100 mm |
| Profondeur (EF000049) | 87.5 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Gris |
| Étages reliés à l'intérieur (EF002661) | Non |
