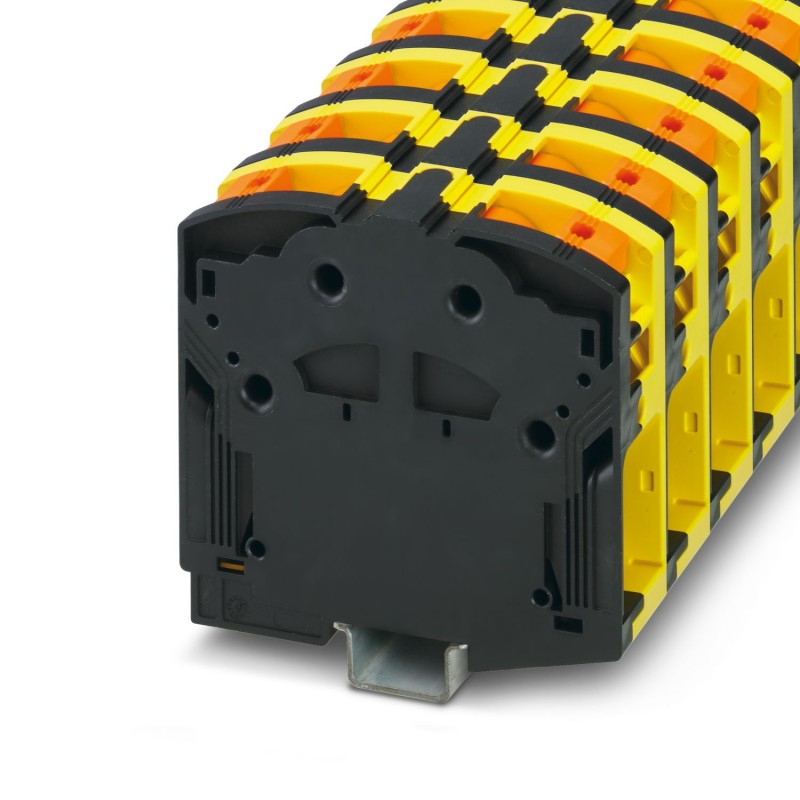

PTPOWER 185-FE 1054724 PHOENIX CONTACT Terminal de courant, de tension, de puissance: 1500 VA / DC 1000 V AC..
PTPOWER 185-FE
1054724
PHOENIX_CONTACT
3
Terminal de courant, de tension, de puissance: 1500 VA / DC 1000 V AC, intensité nominale: 309 A, type de Raccordement: Raccordement à l'Alimentation de son Tour, le nombre de connexions: 2, nombre de pôles: 1, section: 95 mm2-185 mm2, AWG: 3/0-350 kcmil, largeur: 31 mm, couleur: noir/jaune, type de montage: NS 35/15
Borne de puissance, tension nominale : 1000 V, courant assigné : 309 A, nombre de connexions : 2, nombre de pôles : 1, type de connexion : connexion PowerTurn, 1er étage, section : 95 mm² - 185 mm², type de montage : NS 35/15, couleur : noir/jaune
Bornier à courant élevé, tension nominale : 1000 V, courant nominal : 309 A, nombre de connexions : 2, nombre de positions : 1, méthode de connexion : connexion PowerTurn, 1 niveau, section : 95 mm2 - 185 mm2, type de montage : NS 35/15, couleur : noir/jaune
Blocs de jonction > Bloc de jonction traversant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Bornier à courant élevé |
| Nombre de postes | 1 |
| Nombre de connexions | 2 |
| Nombre de lignes | 1 |
| Potentiels | 1 |
| Statut de la gestion des données | |
| Révision de l’article | 07 |
| Caractéristiques d’isolation | |
| Catégorie de surtension | Iii |
| Degré de pollution | 3 |
| Tension de surtension nominale | 8 kV |
| Dissipation de puissance maximale pour l’état nominal | 9,55 W |
| Nombre de connexions par niveau | 2 |
| Section transversale nominale | 150 millimètres² |
| 1 niveau | |
| Longueur de décapage | 40 mm |
| Jauge cylindrique interne | B14 |
| Connexion en acc. avec standard | CEI 60947-7-1 |
| Section du conducteur rigide | 95 mm² ... 185 millimètres² |
| Section transversale AWG | 250 kcmil ... 350 kcmil (converti selon IEC) |
| Section du conducteur flexible | 95 mm² ... 185 millimètres² |
| Section du conducteur, flexible [AWG] | 250 kcmil ... 350 kcmil (converti selon IEC) |
| Section du conducteur flexible (virole sans manchon en plastique) | 95 mm² ... 150 millimètres² |
| Section flexible du conducteur (virole avec manchon en plastique) | 95 mm² ... 150 millimètres² |
| Section transversale avec pont d’insertion, rigide | 95 mm² ... 150 millimètres² |
| Section transversale avec pont d’insertion, flexible | 95 mm² ... 150 millimètres² |
| Section avec pont d’insertion, flexible, avec virole sans manchon en plastique | 95 mm² ... 120 millimètres² |
| Section avec pont d’insertion, flexible, avec virole avec manchon en plastique | 95 mm² ... 120 millimètres² |
| Courant nominal | 309 A |
| Courant de charge maximal | 309 A (avec section de conducteur de 150 mm²) |
| Tension nominale | 1000 V |
| 1 niveau Sections de connexion directement enfichables | |
| Section du conducteur rigide | 95 mm² ... 185 millimètres² |
| Section du conducteur flexible (virole sans manchon en plastique) | 95 mm² ... 150 millimètres² |
| Section flexible du conducteur (virole avec manchon en plastique) | 95 mm² ... 150 millimètres² |
| Largeur | 31 mm |
| hauteur | 116,4 millimètre |
| Profondeur sur NS 35/15 | 116,5 millimètre |
| Couleur | multicolore |
| noir (RAL 9005) | |
| jaune (RAL 1018) | |
| Indice d’inflammabilité selon UL 94 | V0 |
| Groupe de matériaux isolants | Je |
| Matériau isolant | PAPA |
| Données mécaniques | |
| Ouvrir le panneau latéral | Non |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (plage de température de fonctionnement avec auto-échauffement ; pour la température de fonctionnement max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pendant une courte période, pas plus de 24 h, -60 °C à +70 °C) |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Connexion en acc. avec standard | CEI 60947-7-1 |
| Type de montage | NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 95 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 95 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 95 mm² |
| Courant assigné In (EF008250) | 309 A |
| Tension assignée (EF000228) | 1000 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Température de fonctionnement (EF002393) | -60 °C |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 31 mm |
| Hauteur (EF000040) | 116.4 mm |
| Profondeur (EF000049) | 116.5 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Multicolore |
| Étages reliés à l'intérieur (EF002661) | Oui |
