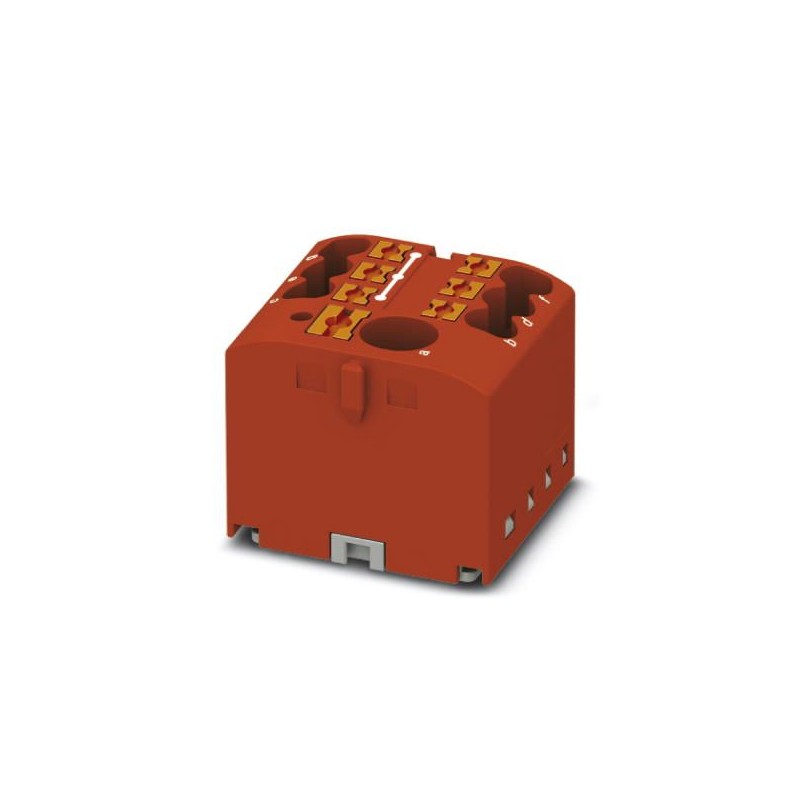

PTFIX 6/6X2,5-G RD 3273464 PHOENIX CONTACT Bloc distributeur
PTFIX 6/6X2,5-G RD
3273464
PHOENIX_CONTACT
10
Bloc distributeur
Bloc de distribution, Borne de base avec alimentation, tension nominale : 450 V, courant nominal : 41 A, nombre de connexions : 7, type de connexion : Connexion enfichable, Raccordement collectif, Section de dimensionnement : 6 mm², section : 0,5 mm² - 10 mm², Raccord enfichable, Dérivation, section : 0,14 mm² - 4 mm², Type de montage : colle, couleur : rouge
Blocs de jonction > Bloc de jonction traversant
Système de bloc FIX
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 3273464 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Page catalogue | Page 144 (C-1-2017) |
| GTIN | 4055626393070 |
| Poids par pièce (hors emballage) | 0,021 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Généralités
| Remarque | Information pour le fonctionnement Les blocs peuvent être pontés les uns avec les autres par l'orifice du conducteur. Ponts enfichables correspondants, voir Accessoires |
|---|---|
| Nombre d'étages | 1 |
| Nombre de connexions | 7 |
| Potentiels | 1 |
| Section nominale | 2,5 mm² |
| Section nominale : alimentation | 6 mm² |
| Coloris | rouge |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 1,31 W (la valeur se rapporte à un bloc de raccordement et se multiplie selon le brochage) |
| Courant de charge maximal | 32 A (pour une section de conducteur de 4 mm²) |
| Courant cumulé maximal | 57 A (pour section de conducteur 10 mm²) |
| Intensité nominale IN | 24 A |
| Tension nominale UN | 450 V |
| Courant de charge maximal | 57 A (pour section de conducteur 10 mm²) |
| Intensité nominale IN | 41 A (pour une section de conducteur de 6 mm²) |
| Paroi latérale ouverte | non |
| Spécific. contrôle protection contre contact | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protection contre les risques de contact avec le dos de la main | garanti |
| Protection des doigts | garanti |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (brûleur aiguille) durée d'action | 30 s |
| Résultat des essais d'oscillations et de grésillements sur bande large | Test réussi |
| Spécification des essais d'oscillations et de grésillements sur bande large | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre d'essai | Essai de durée de vie catégorie 2, sur bâti tournant |
| Fréquence d'essai | f1= 5 Hz à f2= 250 Hz |
| Niveau ASD | 6,12 (m/s2)2/Hz |
| Accélération | 3,12 g |
| Durée de l'essai par essieu | 5 h |
| Sens d'essai | Axes X, Y et Z |
| Résultat de l'essai de choc | Test réussi |
| Spécification de l'essai de choc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 30g |
| Durée des chocs | 18 ms |
| Nombre de chocs par sens | 3 |
| Sens d'essai | Axes X, Y et Z (pos. et nég.) |
Caractéristiques de raccordement
| Raccord d'alimentation | Etage d'alimentation |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm ... 10 mm |
| Connexion selon la norme | CEI 60998-2-2 |
| Section de conducteur rigide min. | 0,14 mm² |
| Section de conducteur rigide max. | 4 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 12 |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple AWG min. | 26 |
| Section de conducteur AWG souple max. | 14 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,14 mm² |
| 2,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,14 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| Gabarit | A3 |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm ... 12 mm |
| Connexion selon la norme | CEI 60998-2-2 |
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 10 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 8 |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 6 mm² |
| Section de conducteur souple AWG min. | 20 |
| Section de conducteur AWG souple max. | 10 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,5 mm² |
| 6 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 6 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 1,5 mm² |
Normes et spécifications
| Connexion selon la norme | CEI 60998-2-2 |
|---|---|
| CEI 60998-2-2 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141120eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
