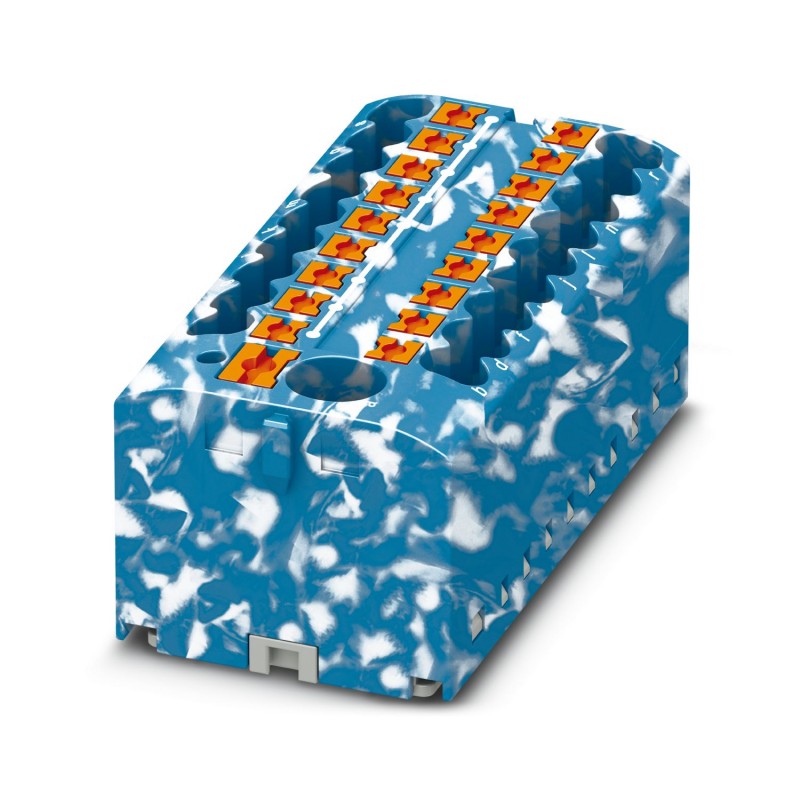

PTFIX 6/18X2,5 BUWH 1091673 PHOENIX CONTACT Bloc de distribution, le Terminal de base avec La puissance, les..
PTFIX 6/18X2,5 BUWH
1091673
PHOENIX_CONTACT
8
Bloc de distribution, le Terminal de base avec La puissance, les blocs peuvent être de transition entre eux par le canal des pilotes. Les ponts plug-in adapté, voir accessoires, tension nominale: 450 V, courant nominal: 24 A, type de Raccordement: Raccordement push-in de Raccordement push-in, nombre de connexions: 19, section: 0,14 mm2-4 mm2, AWG: 26-12, largeur: 56,5 mm, hauteur: 21,7 mm, couleur: bleu/blanc, type de montage: verrouillage de l'adaptateur de rail, Plaque d'adaptation
Bloc de distribution, Borne de base avec alimentation, tension nominale : 450 V, courant nominal : 24 A, nombre de connexions : 19, type de connexion : Raccord enfichable, Dérivation, section : 0,14 mm² - 4 mm², Raccord enfichable, Raccordement collectif, Tronçon de dimensionnement : 6 mm², section : 0,5 mm² - 10 mm², classe de montage : adaptateur de rail d’emboîtement, montage direct avec une bride, Couleur de l’antenne : bleu/blanc
Bloc distributeur, Borne de base avec alimentation, tension nominale : 450 V, courant assigné : 24 A, nombre de connexions : 19, type de connexion : Connexion enfichable, Douille, section : 0,14 mm2 - 4 mm2, Raccord enfichable, Raccord collectif, Section dimensionnelle : 6 mm2, Section transversale : 0,5 mm2 - 10 mm2, Type de montage : montage sur adaptateurs pour montage sur un rail de support, Montage direct sur bride, Meuble, couleur : bleu/blanc
Blocs de jonction > Bloc de jonction traversant
Système de bloc FIX
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Note pour l’opération | Les blocs peuvent être pontés ensemble sur le compartiment conducteur, pour des cavaliers enfichables appropriés, voir accessoires |
| Remarques générales | |
| note | Le courant de charge maximal des différents points de connexion ne doit pas être dépassé. |
| Pour les applications de distribution d’énergie, CEI 60364-4-43:2008, telle que modifiée + Corrigendum Ott. 2008 (DIN VDE 0100-430:2010-10) § 433.2 et suiv ! | |
| Type de produit | Terminal de distribution |
| Nombre de connexions | 19 |
| Nombre de lignes | 1 |
| Potentiel | 1 |
| État de la maintenance des données | |
| Évaluation de l’article | 01 |
| Caractéristiques d’isolation | |
| Catégorie de surtension | Iii |
| Degré de pollution | 3 |
| Dimensionnement de la tension d’impulsion | 6 kV |
| Dissipation de puissance maximale dans des conditions nominales | 0,77 W |
| Alimentation | oui |
| Nombre de connexions par plan | 19 |
| Section nominale | 2,5 mm² |
| Section de dimensionnement AWG | 14 |
| Poignée | |
| Longueur de la section à décaper | 8 mm ... 10 millimètres |
| Tampon de jauge | A3 |
| Connexion conforme aux normes | CEI 60998-2-2 |
| Section de conducteur rigide | 0,14 mm² ... 4 mm² |
| Section du conducteur AWG | 26 ... 12 (converti selon IEC) |
| Section flexible du conducteur | 0,14 mm² ... 2,5 mm² |
| Section de conducteur flexible [AWG] | 26 ... 14 (converti selon IEC) |
| Section flexible du conducteur (cosse de câble sans collier isolant) | 0,14 mm² ... 2,5 mm² |
| Section flexible du conducteur (cosse et collier en plastique) | 0,14 mm² ... 2,5 mm² |
| Courant évalué | 24 A |
| Courant de charge maximal | 32 A (avec une section de conducteur de 4 mm²) |
| Courant cumulé maximal | 57 A (avec une section de conducteur de 10 mm²) |
| Tension nominale | 450 V |
| Lien collectif | |
| Longueur de la section à décaper | 10 mm ... 12 millimètres |
| Connexion conforme aux normes | CEI 60998-2-2 |
| Section de conducteur rigide | 0,5 mm² ... 10 millimètres² |
| Section du conducteur AWG | 20 ... 8 (converti selon IEC) |
| Section flexible du conducteur | 0,5 mm² ... 10 millimètres² |
| Section de conducteur flexible [AWG] | 20 ... 10 (converti selon IEC) |
| Section flexible du conducteur (cosse de câble sans collier isolant) | 0,5 mm² ... 6 millimètres² |
| Section flexible du conducteur (cosse et collier en plastique) | 0,5 mm² ... 6 millimètres² |
| Section de conducteur flexible (2 conducteurs de section identique avec embout TWIN avec collier en plastique) | 0,5 mm² ... 1,5 mm² |
| 2 conducteurs de section identique flexible avec embout TWIN avec collier en plastique | 0,5 mm² ... 1,5 mm² |
| Courant évalué | 41 A (avec une section de conducteur de 6 mm²) |
| Courant de charge maximal | 57 A (avec une section de conducteur de 10 mm²) |
| Section nominale | 6 mm² |
| Sections de connexion enfichables Socket Direct | |
| Section de conducteur rigide | 0,34 mm² ... 4 mm² |
| Section du conducteur solide [AWG] | 24 ... 12 (converti selon IEC) |
| Section flexible du conducteur (cosse de câble sans collier isolant) | 0,34 mm² ... 2,5 mm² |
| Section flexible du conducteur (cosse et collier en plastique) | 0,34 mm² ... 2,5 mm² |
| Connexions collectives Sections de connexion enfichables directes | |
| Section de conducteur rigide | 1 mm² ... 10 millimètres² |
| Section flexible du conducteur (cosse de câble sans collier isolant) | 1 mm² ... 6 millimètres² |
| Section flexible du conducteur (cosse et collier en plastique) | 1 mm² ... 6 millimètres² |
| Largeur | 56,5 millimètre |
| hauteur | 28,6 millimètre |
| profondeur | 21,7 millimètre |
| Couleur | multicolore |
| noir (RAL 9005) | |
| jaune (RAL 1018) | |
| Classe de combustibilité selon UL 94 | V0 |
| Groupe de matériaux isolants | Le |
| Matériau d’isolation | PAPA |
| Insert en matériau d’isolation statique à froid | -60 °C |
| Indice de température pour les matériaux isolants (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice de température relative du matériau isolant (élec., UL 746 B) | 130 °C |
| Protection contre l’incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l’incendie pour les véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Cône calorimétrique de développement thermique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | Excédé |
| NFPA 130 (ASTM E 662) Densité optique spécifique des fumées | Excédé |
| Toxicité des fumées NFPA 130 (SMP 800C) | Excédé |
| Données mécaniques | |
| Paroi latérale ouverte | Non |
| Montage sur le support | |
| Rail de support/support de fixation | NS 35/NS 15 |
| Résultat | Test réussi |
| note | Lors du séquençage de plusieurs blocs, il est recommandé de placer un adaptateur de rail DIN sous le point de connexion ou un élément à bride entre les blocs pour chaque bloc. |
| Pour les variantes à 6 ou 7 connexions, il suffit d’insérer un adaptateur de rail DIN au centre de chaque bloc et les éléments de bride tous les deux blocs. | |
| Lors de l’utilisation de l’adaptateur sur rail DIN PTFIX-NS35, un bloc aligné ne peut être empilé qu’en deux. | |
| Test à la flamme de l’aiguille | |
| Durée de l’application | 30 s |
| Résultat | Test réussi |
| Vibrations/bruit à large bande | |
| Spécification d’essai | DIN EN 50155 (VDE 0115-200) :2008-03 |
| Spectre | Vérification de la durée de vie électrique de catégorie 2, montée sur chariot |
| fréquence | F1= 5 Hz jusqu’à f2= 250 Hz |
| Niveau de TSA | 6,12 (m/s²)²/Hz |
| Accélération | 3,12 grammes |
| Durée de l’essai par essieu | 5 h |
| Mode d’emploi de l’essai | Axes X, Y et Z |
| Résultat | Test réussi |
| Choc | |
| Spécification d’essai | DIN EN 50155 (VDE 0115-200) :2008-03 |
| Forme de choc | Semi-sinusoïdale |
| Accélération | 10% |
| Durée du choc | 18 ms |
| Nombre de chocs par direction | 3 |
| Mode d’emploi de l’essai | Axes X, Y et Z (pos. et nég.) |
| Résultat | Test réussi |
| Conditions environnementales | |
| Température ambiante (en fonctionnement) | -60 °C ... 110 °C (plage de température de fonctionnement y compris auto-échauffement, température maximale de fonctionnement à court terme cf. RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, pas plus de 24 h, -60 °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (activation) | -5 °C ... 70 °C |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Connexion conforme aux normes | CEI 60998-2-2 |
| CEI 60998-2-2 |
| Type de montage | Montage sur adaptateurs pour montage sur un rail de support |
| Montage direct sur bride | |
| Mobile |
| Caractéristique | Valeur |
|---|---|
| Courant assigné In (EF008250) | 24 A |
| Tension assignée (EF000228) | 450 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre de positions de serrage par étage (EF002660) | 19 |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 56.5 mm |
| Hauteur (EF000040) | 28.6 mm |
| Profondeur (EF000049) | 21.7 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Multicolore |
| Étages reliés à l'intérieur (EF002661) | Oui |
