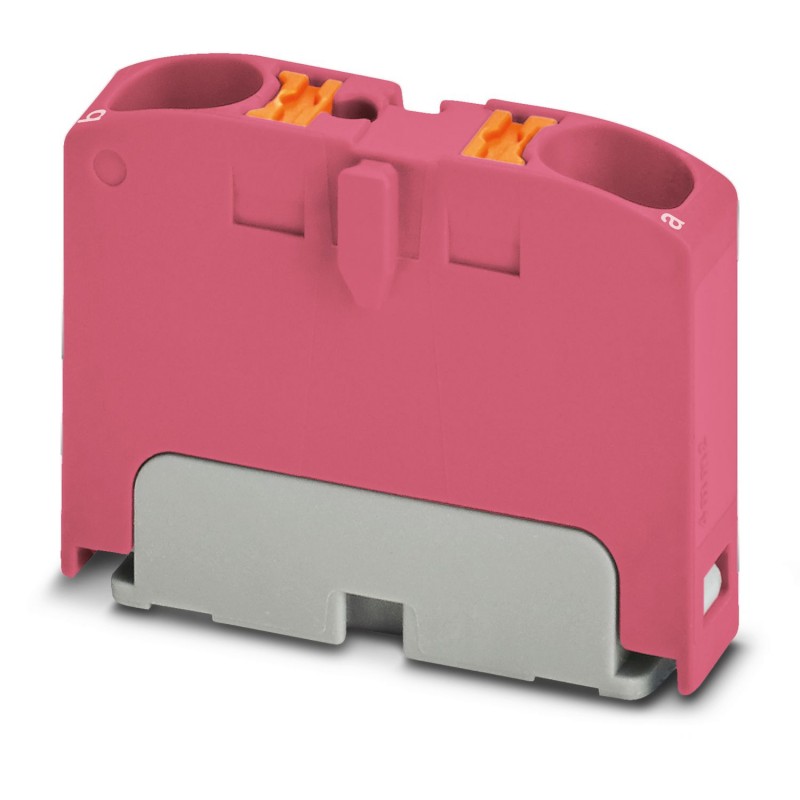

PTFIX 2X4 PK 1028369 PHOENIX CONTACT Bloc de distribution, le Terminal de base, tension nominale: 450 V, cou..
PTFIX 2X4 PK
1028369
PHOENIX_CONTACT
50
Bloc de distribution, le Terminal de base, tension nominale: 450 V, courant nominal: 32 A, type de Raccordement: Raccordement push-in, nombre de connexions: 2, section: 0,2 mm2-6 mm2, AWG: 24-10 largeur: 6,2 mm, hauteur: 21,7 mm, couleur: rose, type de montage: loquet sur adaptateur pour rail
Bloc de distribution, Borne de base, tension nominale : 800 V, courant nominal : 32 A, nombre de connexions : 2, type de connexion : raccord enfichable, section de dimensionnement : 4 mm², section transversale : 0,2 mm² - 6 mm², classe de montage : adaptateur de rail de verrouillage, montage direct avec une bride, Antenne, couleur : rose
Monobloc, bloc de terminus de base, tension nominale : 450 V, nombre de connexions : 2, méthode de connexion : connexion à poussée, connexion à poussée, Section transversale nominale : 4 mm2, section transversale : 0,2 mm² - 6 mm², type de montage : pour s’attacher à un adaptateur rail DIN, montage direct avec bride, pendaison libre, couleur : rose
Blocs de jonction > Bloc de jonction traversant
Système de bloc FIX
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Bornier de distributeur |
| Nombre de connexions | 2 |
| Nombre de lignes | 1 |
| Statut de la gestion des données | |
| Révision de l’article | 02 |
| Caractéristiques d’isolation | |
| Catégorie de surtension | Iii |
| Tension de surtension nominale | 8 kV |
| Dissipation de puissance maximale pour l’état nominal | 1,02 W |
| Nombre de connexions par niveau | 2 |
| Section transversale nominale | 4 mm² |
| Section transversale nominale AWG | 12 |
| Longueur de décapage | 10 mm ... 12 millimètres |
| Jauge cylindrique interne | R4 |
| Connexion en acc. avec standard | CEI 60998-2-2 |
| Tension nominale | 450 V (conformément à la norme IEC 60998-2-2) |
| Longueur de décapage | 10 mm ... 12 millimètres |
| Connexion en acc. avec standard | CEI 60947-7-1 |
| Section du conducteur rigide | 0,2 mm² ... 6 millimètres carrés |
| Section transversale AWG | 24 ... 10 (converti selon IEC) |
| Section du conducteur flexible | 0,2 mm² ... 4 mm² |
| Section du conducteur, flexible [AWG] | 24 ... 12 (converti selon IEC) |
| Section du conducteur flexible (virole sans manchon en plastique) | 0,2 mm² ... 4 mm² |
| Section flexible du conducteur (virole avec manchon en plastique) | 0,2 mm² ... 4 mm² |
| 2 conducteurs de même section, flexibles, avec virole TWIN avec manchon en plastique | 0,5 mm² ... 1 mm² |
| Courant nominal | 32 A |
| Courant de charge maximal | 38 A (bei 6 mm² Leiterquerschnitt starr) |
| Courant total maximum | Le courant de charge maximal de chaque point terminal ne doit pas être dépassé. |
| Tension nominale | 800 V |
| note | La norme IEC 60947-7-1 s’applique à l’utilisation des accessoires de montage. |
| Section transversale nominale | 4 mm² |
| Sections de raccordement directement enfichables | |
| Section du conducteur rigide | 0,5 mm² ... 6 millimètres² |
| Section du conducteur, rigide [AWG] | 20 ... 10 (converti selon IEC) |
| Section du conducteur flexible (virole sans manchon en plastique) | 0,75 mm² ... 4 mm² |
| Section flexible du conducteur (virole avec manchon en plastique) | 0,5 mm² ... 4 mm² |
| Largeur | 6,2 mm |
| hauteur | 28,6 millimètre |
| profondeur | 21,7 millimètre |
| Couleur | rose ancien (RAL 3014) |
| Indice d’inflammabilité selon UL 94 | V0 |
| Groupe de matériaux isolants | Je |
| Matériau isolant | Assassin Fantôme |
| Application de matériaux isolants statiques dans le froid | -60 °C |
| Indice de température relative du matériau isolant (élec., UL 746 B) | 130 °C |
| Protection contre l’incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l’incendie pour les véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | Passé |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) | Passé |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | Passé |
| Test de surtension | |
| Point de consigne de tension de test | 9,8 kV |
| Résultat | Test réussi |
| Test d’élévation de température | |
| Test d’élévation de température des exigences | Augmentation de la température ≤ 45 K |
| Résultat | Test réussi |
| Courant de tenue à court terme 4 mm² | 0,48 kA |
| Courant de tenue à court terme 6 mm² | 0,72 kA |
| Résultat | Test réussi |
| Tension de tenue à la fréquence d’alimentation | |
| Point de consigne de tension de test | 2 kV |
| Résultat | Test réussi |
| Données mécaniques | |
| Ouvrir le panneau latéral | Dans le |
| Résistance mécanique | |
| Résultat | Test réussi |
| Fixation sur le porte-bagages | |
| Résultat | Test réussi |
| note | Lors de l’alignement de plusieurs blocs, les éléments du pied doivent être placés de manière à ce qu’un maximum de 2 blocs soient suspendus librement entre eux. Les éléments de bride doivent être placés tous les 6 blocs. |
| En fonction du cas d’application et de la charge mécanique, d’autres dispositions de l’accessoire de montage peuvent également être choisies. | |
| Un adaptateur de rail DIN PTFIX-NS35 est destiné à un maximum de 9 blocs. | |
| Testez l’endommagement et le relâchement du conducteur | |
| Vitesse de rotation | 10 tr/min |
| Révolutions | 135 |
| Section/poids du conducteur | 0,2 mm² / 0,2 kg |
| 4 mm² / 0,9 kg | |
| 6 mm² / 1,4 kg | |
| Résultat | Test réussi |
| Vieillissement | |
| Cycles de température | 192 |
| Résultat | Test réussi |
| Test de flamme de l’aiguille | |
| Temps d’exposition | 30 s |
| Résultat | Test réussi |
| Bruit d’oscillation/large bande | |
| Spécification | DIN EN 50155 (VDE 0115-200) :2008-03 |
| Spectre | Essai de durée de vie de service catégorie 2, monté sur bogie |
| fréquence | F1= 5 Hz à f2= 250 Hz |
| Niveau de TSA | 6,12 (m/s²)²/Hz |
| Accélération | 3,12 grammes |
| Durée du test par axe | 5 h |
| Mode d’emploi de l’essai | Axes X, Y et Z |
| Résultat | Test réussi |
| Chocs | |
| Spécification | DIN EN 50155 (VDE 0115-200) :2008-03 |
| Forme de l’impulsion | Demi-sinusoïdale |
| Accélération | 10% |
| Durée du choc | 18 ms |
| Nombre de chocs par direction | 3 |
| Mode d’emploi de l’essai | Axes X, Y et Z (pos. et nég.) |
| Résultat | Test réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (plage de température de fonctionnement avec auto-échauffement ; pour la température de fonctionnement max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pendant une courte période, pas plus de 24 h, -60 °C à +70 °C) |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Connexion en acc. avec standard | CEI 60998-2-2 |
| CEI 60947-7-1 |
| Type de montage | pour l’enclenchement sur un adaptateur de rail DIN |
| Montage direct avec bride | |
| Suspendu |
| Caractéristique | Valeur |
|---|---|
| Courant assigné In (EF008250) | 32 A |
| Tension assignée (EF000228) | 800 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 6.2 mm |
| Hauteur (EF000040) | 28.6 mm |
| Profondeur (EF000049) | 21.7 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Autre |
| Étages reliés à l'intérieur (EF002661) | Oui |
