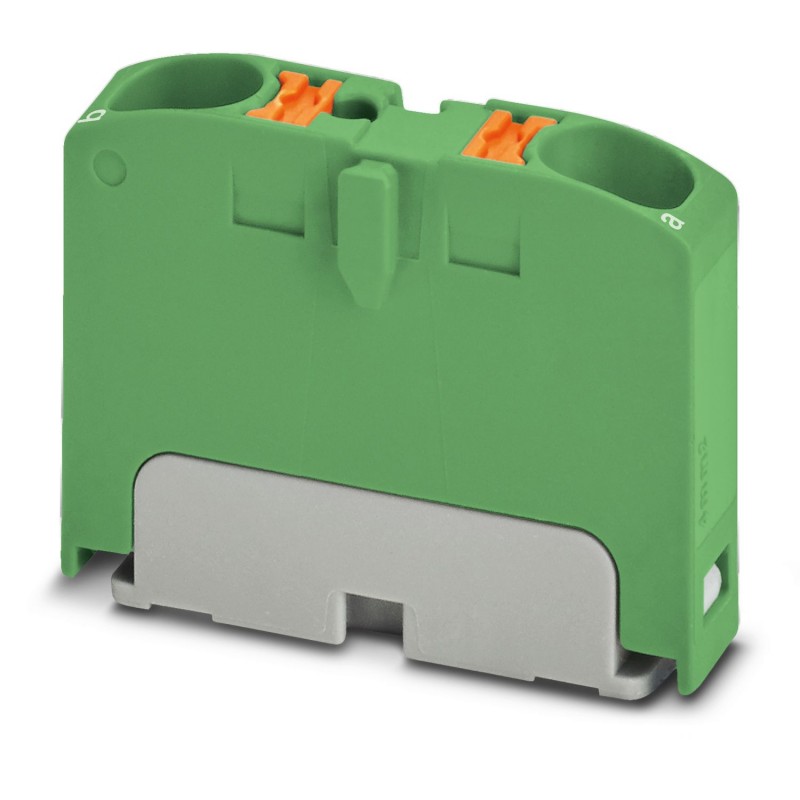

PTFIX 2X4 GN 1028364 PHOENIX CONTACT Bloc de distribution, le Terminal de base, tension nominale: 450 V, cou..
PTFIX 2X4 GN
1028364
PHOENIX_CONTACT
50
Bloc de distribution, le Terminal de base, tension nominale: 450 V, courant nominal: 32 A, type de Raccordement: Raccordement push-in, nombre de connexions: 2, section: 0,2 mm2-6 mm2, AWG: 24-10 largeur: 6,2 mm, hauteur: 21,7 mm, coloris: vert, type de montage: interlock adaptateur pour rail
Bloc de distribution, Borne de base, tension nominale : 800 V, courant nominal : 32 A, nombre de connexions : 2, type de connexion : raccord enfichable, section de dimensionnement : 4 mm², section transversale : 0,2 mm² - 6 mm², classe de montage : adaptateur de rail de verrouillage, montage direct avec une bride, Antenne, couleur : vert
Monobloc, Pince de base, tension nominale : 800 V, courant nominal : 32 A, nombre de raccordements : 2, type de raccordement : raccord enfichable, section dimensionnelle : 4 mm2, section : 0,2 mm2 - 6 mm2, Raccord enfichable, type de montage : montage sur adaptateurs pour montage sur un rail de support, montage direct sur bride, mobile, couleur : vert
Blocs de jonction > Bloc de jonction traversant
Système de bloc FIX
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Terminal de distribution |
| Nombre de connexions | 2 |
| Nombre de lignes | 1 |
| État de la maintenance des données | |
| Évaluation de l’article | 02 |
| Caractéristiques d’isolation | |
| Catégorie de surtension | Iii |
| Dimensionnement de la tension d’impulsion | 8 kV |
| Dissipation de puissance maximale dans des conditions nominales | 1,02 W |
| Nombre de connexions par plan | 2 |
| Section nominale | 4 mm² |
| Section de dimensionnement AWG | 12 |
| Longueur de la section à décaper | 10 mm ... 12 millimètres |
| Connexion conforme aux normes | CEI 60947-7-1 |
| Section de conducteur rigide | 0,2 mm² ... 6 millimètres carrés |
| Section du conducteur AWG | 24 ... 10 (converti selon IEC) |
| Section flexible du conducteur | 0,2 mm² ... 4 mm² |
| Section de conducteur flexible [AWG] | 24 ... 12 (converti selon IEC) |
| Section flexible du conducteur (cosse de câble sans collier isolant) | 0,2 mm² ... 4 mm² |
| Section flexible du conducteur (cosse et collier en plastique) | 0,2 mm² ... 4 mm² |
| 2 conducteurs de section identique flexible avec embout TWIN avec collier en plastique | 0,5 mm² ... 1 mm² |
| Courant évalué | 32 A |
| Courant de charge maximal | 38 A (bei 6 mm² Leiterquerschnitt starr) |
| Courant cumulé maximal | Le courant de charge maximal des différents points de connexion ne doit pas être dépassé. |
| Tension nominale | 800 V |
| note | La norme CEI 60947-7-1 ne s’applique qu’à l’utilisation d’accessoires de fixation. |
| Section nominale | 4 mm² |
| Longueur de la section à décaper | 10 mm ... 12 millimètres |
| Tampon de jauge | R4 |
| Connexion conforme aux normes | CEI 60998-2-2 |
| Tension nominale | 450 V (selon CEI 60998-2-2) |
| Sections de connexion directe enfichables | |
| Section de conducteur rigide | 0,5 mm² ... 6 millimètres² |
| Section du conducteur solide [AWG] | 20 ... 10 (converti selon IEC) |
| Section flexible du conducteur (cosse de câble sans collier isolant) | 0,75 mm² ... 4 mm² |
| Section flexible du conducteur (cosse et collier en plastique) | 0,5 mm² ... 4 mm² |
| Largeur | 6,2 mm |
| hauteur | 28,6 millimètre |
| profondeur | 21,7 millimètre |
| Couleur | vert (RAL 6021) |
| Classe de combustibilité selon UL 94 | V0 |
| Groupe de matériaux isolants | Le |
| Matériau d’isolation | PAPA |
| Insert en matériau d’isolation statique à froid | -60 °C |
| Indice de température relative du matériau isolant (élec., UL 746 B) | 130 °C |
| Protection contre l’incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l’incendie pour les véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | Excédé |
| NFPA 130 (ASTM E 662) Densité optique spécifique des fumées | Excédé |
| Toxicité des fumées NFPA 130 (SMP 800C) | Excédé |
| Test de tension d’impulsion | |
| Valeur nominale de la tension d’essai | 9,8 kV |
| Résultat | Test réussi |
| Test de température ambiante | |
| Exigence de vérification du chauffage | Élévation de température ≤ 45 K |
| Résultat | Test réussi |
| Résistance de courant à court terme 4 mm² | 0,48 kA |
| Résistance de courant à court terme 6 mm² | 0,72 kA |
| Résultat | Test réussi |
| Rigidité diélectrique à la fréquence du réseau | |
| Valeur nominale de la tension d’essai | 2 kV |
| Résultat | Test réussi |
| Données mécaniques | |
| Paroi latérale ouverte | Non |
| Résistance mécanique | |
| Résultat | Test réussi |
| Montage sur le support | |
| Résultat | Test réussi |
| note | Pour placer plusieurs blocs côte à côte, les pieds doivent être positionnés de manière à laisser de la place pour un maximum de 2 blocs. Les éléments de la bride doivent être positionnés tous les 6 blocs. |
| Cependant, en fonction du cas d’application et de la charge mécanique, d’autres arrangements d’accessoires de montage peuvent également être sélectionnés. | |
| Un adaptateur de rail DIN PTFIX-NS35 est fourni pour un maximum de 9 blocs. | |
| Test d’intégrité et de stabilité des conducteurs | |
| Vitesse de rotation | 10 tr/min |
| Tourne | 135 |
| Section du conducteur/poids | 0,2 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Résultat | Test réussi |
| Vieillissement | |
| Cycle de température | 192 |
| Résultat | Test réussi |
| Test à la flamme de l’aiguille | |
| Durée de l’application | 30 s |
| Résultat | Test réussi |
| Vibrations/bruit à large bande | |
| Spécification d’essai | DIN EN 50155 (VDE 0115-200) :2008-03 |
| Spectre | Vérification de la durée de vie électrique de catégorie 2, montée sur chariot |
| fréquence | F1= 5 Hz jusqu’à f2= 250 Hz |
| Niveau de TSA | 6,12 (m/s²)²/Hz |
| Accélération | 3,12 grammes |
| Durée de l’essai par essieu | 5 h |
| Mode d’emploi de l’essai | Axes X, Y et Z |
| Résultat | Test réussi |
| Choc | |
| Spécification d’essai | DIN EN 50155 (VDE 0115-200) :2008-03 |
| Forme de choc | Semi-sinusoïdale |
| Accélération | 10% |
| Durée du choc | 18 ms |
| Nombre de chocs par direction | 3 |
| Mode d’emploi de l’essai | Axes X, Y et Z (pos. et nég.) |
| Résultat | Test réussi |
| Conditions environnementales | |
| Température ambiante (en fonctionnement) | -60 °C ... 110 °C (plage de température de fonctionnement y compris auto-échauffement, température maximale de fonctionnement à court terme cf. RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, pas plus de 24 h, -60 °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (activation) | -5 °C ... 70 °C |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Connexion conforme aux normes | CEI 60947-7-1 |
| CEI 60998-2-2 |
| Type de montage | Montage sur adaptateurs pour montage sur un rail de support |
| Montage direct sur bride | |
| Mobile |
| Caractéristique | Valeur |
|---|---|
| Courant assigné In (EF008250) | 32 A |
| Tension assignée (EF000228) | 800 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 6.2 mm |
| Hauteur (EF000040) | 28.6 mm |
| Profondeur (EF000049) | 21.7 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Vert |
| Étages reliés à l'intérieur (EF002661) | Oui |
