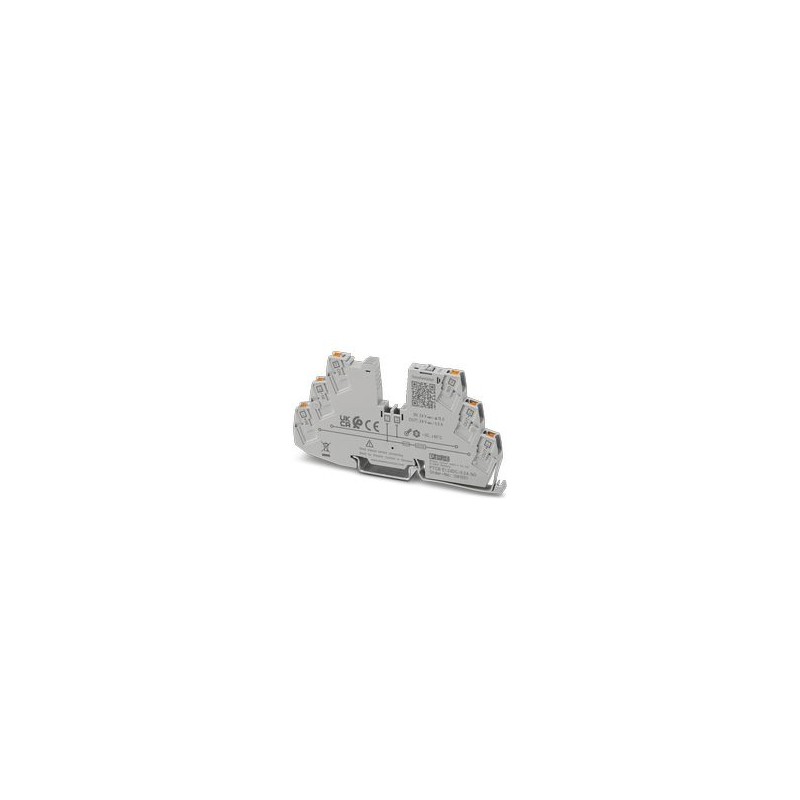

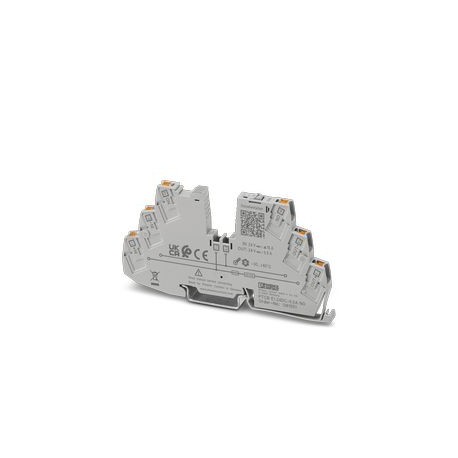

PTCB E1 24DC/0.5A NO 1361051 PHOENIX CONTACT Protection des équipements électroniques monocanaux pour les co..
PTCB E1 24DC/0.5A NO
1361051
PHOENIX_CONTACT
Protection des équipements électroniques monocanaux pour les consommateurs de 12 à 24 V CC. Valeur nominale fixe du courant : 0,5 A. Avec signal à distance et limitation de courant actif. Peut être combiné avec les terminus ferroviaires CLIPLINE. Pour l’installation sur des rails DIN.
Interrupteurs de protection des appareils électroniques
Protection électronique monocanal pour charges de 12 à 24 V DC. Valeur nominale fixe du courant : 0,5 A. Avec la signalisation à distance et la limitation du courant actif. Peut être combiné avec des blocs terminaux CLIPLINE. Pour l’installation sur des rails DIN.
Appareils de protection des installations, des équipements et des personnes > Disjoncteur d'appareillage
Protection surtensions
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | |
| note | Raccordement pour ligne de signalisation testée selon la norme EN 61000-4-4 avec 1 kV ; Si nécessaire, le client doit prévoir des mesures de protection appropriées |
| Des courts-circuits durs répétés peuvent réduire l’intégralité de fusion du fusible de secours intégré. | |
| type | Module sur rail DIN, monobloc |
| Type de produit | Disjoncteurs d’appareil |
| Famille de produits | Le PTCB |
| Nombre de postes | 1 |
| Non. de canaux | 1 |
| Caractéristiques d’isolation | |
| Classe de protection | Iii |
| Degré de pollution | 2 |
| Non. de canaux | 1 |
| Généralités | |
| Tension de fonctionnement | 10 V CC ... 30 V CC |
| Tension nominale | 24 V CC |
| Courant nominal IN | 15 A CC (entrée de courant total) |
| 0,5 A DC (courant nominal de sortie) | |
| Courant nominal IN | 0,5 A DC |
| Courant nominal (pré-ajusté) | 0,5 A |
| Tension de surtension nominale | 0,5 kV |
| Méthode de déclenchement | E (électronique) |
| Résistance à la rétroaction | max. 35 V DC |
| Fusible de secours requis | Requis uniquement si jemaxde l’alimentation > la capacité de commutation en court-circuit. Élément de sécurité intégré. |
| Capacité de commutation en court-circuit | 300 A |
| Rigidité diélectrique | max. 35 V DC (Circuit de charge) |
| Limitation du courant actif | typ. 1,1 x IN |
| fusible | électronique |
| efficacité | > 98,5 % |
| Courant en circuit fermé I0 | typ. 5 mA |
| Dissipation de puissance | typ. 0,1 W (fonctionnement à vide) |
| < 0,7 W (fonctionnement nominal) | |
| Temps d’initialisation du module | 40 ms |
| Temps d’attente après l’extinction d’une chaîne | 5 s (en cas de surcharge / court-circuit) |
| Tolérance de mesure I | ± 7 % |
| Déclassement de la température | 15 A (Courant total à 60°C) |
| 20 A (Courant total à 50°C) | |
| MTBF (CEI 61709, SN 29500) | 28514399 h (à 25 °C avec 21 % de charge) |
| 12204051 h (à 40°C avec 34,25 % de charge) | |
| 1714089 h (à 60°C avec 100 % de charge) | |
| Chute de tension | 0,28 V (à 0,5 A) |
| Élément de sécurité intégrée | 4 A CC |
| Circuit de charge | |
| Temps d’arrêt | ≤ 600 ms |
| ≥ 24 ms (selon la charge disponible) | |
| Arrêt, typique, 1,1 x IN | |
| Arrêt en cas de sous-tension | ≤ 9,2 V CC (actif) |
| ≥ 10,2 V CC (inactif) | |
| Arrêt en cas de surtension | ≥ 30,5 V CC (actif) |
| ≤ 29,5 V CC (inactif) | |
| Charge capacitive max. | 5,7 mF (selon le réglage du courant et le courant de court-circuit disponible) |
| Signalisation/signalisation à distance | |
| Nom de la connexion | Circuit d’indication à distance |
| Fonction de commutation | Contact N/O |
| Tension de fonctionnement | 0 V CC ... 30 V CC |
| Courant de fonctionnement | 100 mA CC |
| Section transversale AWG | (converti selon IEC) |
| Circuit principal IN+ | |
| Méthode de connexion | Connexion enfichable |
| Longueur de décapage | 8 mm |
| Section du conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section du conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section du conducteur, flexible, avec virole, avec manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Section du conducteur flexible, avec virole sans manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Circuit principal IN- | |
| Méthode de connexion | Connexion enfichable |
| Longueur de décapage | 8 mm |
| Section du conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section du conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section du conducteur, flexible, avec virole, avec manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Section du conducteur flexible, avec virole sans manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Circuit principal OUT | |
| Méthode de connexion | Connexion enfichable |
| Longueur de décapage | 8 mm |
| Section du conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section du conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section du conducteur, flexible, avec virole, avec manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Section du conducteur flexible, avec virole sans manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Circuit d’indication à distance | |
| Méthode de connexion | Connexion enfichable |
| Longueur de décapage | 10 mm |
| Section du conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section du conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 14 |
| Section du conducteur, flexible, avec virole, avec manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Section du conducteur flexible, avec virole sans manchon en plastique | 0,2 mm² ... 2,5 mm² |
| LED de canal éteinte | off (Canal éteint) |
| LED de canal jaune | clignotant (mode de programmation actif) |
| LED de canal verte | allumé (Canal activé) |
| LED de canal rouge | lit (Canal éteint, surtension ou sous-tension active) |
| ON temporairement (canal éteint, phase de refroidissement de 5 s, déclenchement en cas de surcharge ou de court-circuit) | |
| clignotant (canal éteint, prêt à être rallumé, déclenchement en cas de surcharge ou de court-circuit) | |
| clignotement rapide (canal éteint, tension externe à la sortie, erreur d’installation possible) |
| Dessin dimensionnel |  |
| Largeur | 6,2 mm |
| hauteur | 105,8 millimètre |
| profondeur | 55,6 mm (avec rail DIN 7,5 mm) |
| matériel | PBT |
| PBT | |
| Indice d’inflammabilité selon UL 94 | S-U |
| Conditions ambiantes | |
| Degré de protection | IP20 (en) |
| Température ambiante (fonctionnement) | -30 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| altitude | ≤ 3000 m jusqu’à 52 °C (amsl) |
| ≤ 4000 m jusqu’à 46 °C (amsl) | |
| Test d’humidité | 96 h, 95 % d’humidité relative, 40 °C |
| Choc (fonctionnement) | 30 g (IEC 60068-2-27, Test Ea) |
| Vibration (fonctionnement) | 10 Hz ... 59,6 Hz (amplitude ±0,35 mm ; conformément à la norme CEI 60068-2-6, test Fc) |
| 59,6 Hz ... 150 Hz (Accélération 5g ; conformément à la norme CEI 60068-2-6, Test Fc) | |
| 5 Hz ... 100 Hz (recherche de résonance 4g ; fréquence de résonance 4g ; 90 min selon DNV GL Classe B) | |
| Homologation UL | |
| Identification | Homologué UL/C-UL UL 508 |
| Reconnu UL 2367 | |
| NEC Classe 2 selon UL 1310 | |
| Homologué UL/C-UL ANSI/UL 121201 Classe I, Division 2, Groupes A, B, C, D (Zones dangereuses) | |
| DNV GL | |
| Identification | Agrément de construction navale |
| Données DNV GL | |
| température | un |
| Humidité | B |
| vibration | B |
| Emc | un |
| Enclos | un |
| Normes/spécifications | EN 61000-6-2 |
| note | CEM – Immunité pour les zones industrielles |
| Normes/spécifications | EN 61000-6-3 |
| note | CEM – Émissions pour les propriétés résidentielles, commerciales et commerciales et les petites exploitations |
| Normes/spécifications | EN 60068-2-78 |
| note | Influences environnementales – Humidité et chaleur, constantes |
| Normes/spécifications | EN 50178 |
| note | Equipement des installations électriques en équipements électroniques |
| Normes/spécifications | EN 60068-2-6 |
| note | Influences environnementales – Vibrations (sinusoïdales) |
| Normes/spécifications | EN 60068-2-27 |
| note | Influences environnementales – Chocs |
| Normes/spécifications | EN 60068-2-30 |
| note | Influences de l’environnement – Partie 2–30 : Essais – Essai Db : Chaleur humide, cyclique |
| Type de montage | Rail DIN : 35 mm |
| Caractéristique | Valeur |
|---|---|
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | Autre |
| Nombre de pôles (EF001391) | 1 |
| Largeur (EF000008) | 6.2 mm |
| Hauteur (EF000040) | 105.8 mm |
| Profondeur (EF000049) | 55.6 mm |
| Type de montage (EF000003) | Autre |
| Tension de fonctionnement (EF000111) | 30 V |
| Courant nominal (EF000001) | 15 A |
| Limitation de l'intensité active x IN (EF011922) | 0 |
| Type de fusible (EF011923) | Électronique |
| Élément de basculement (EF011924) | 4 A |
| Temps de désactivation (EF011925) | 0.6 ms |
| Charge capacitive maximale (EF011926) | 0.0057 µF |
| Avec contact de signalisation à distance (EF000422) | Oui |
| Température ambiante en fonctionnement (EF007515) | -30 °C |
