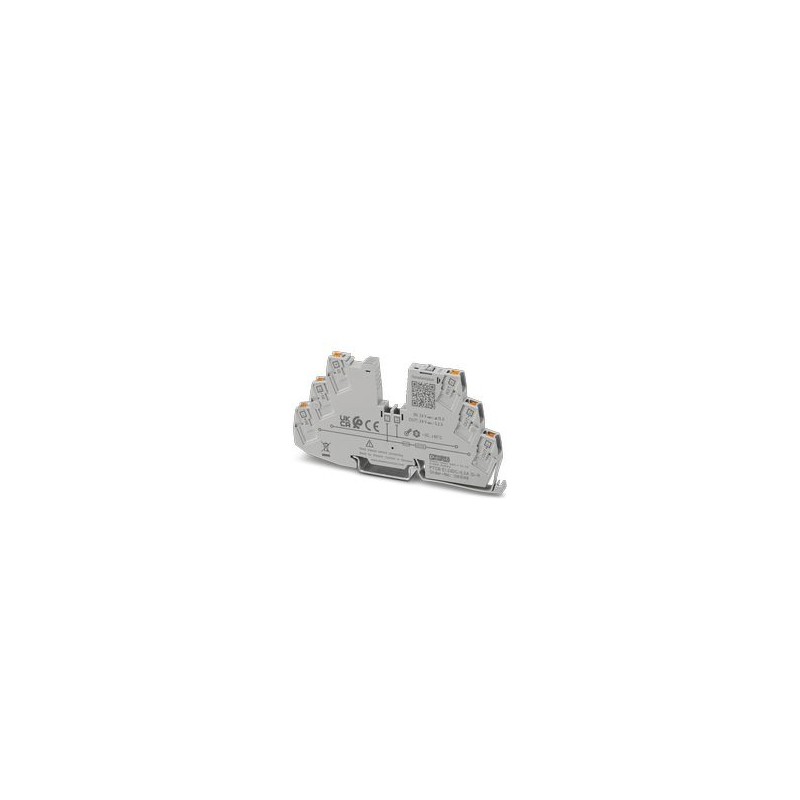

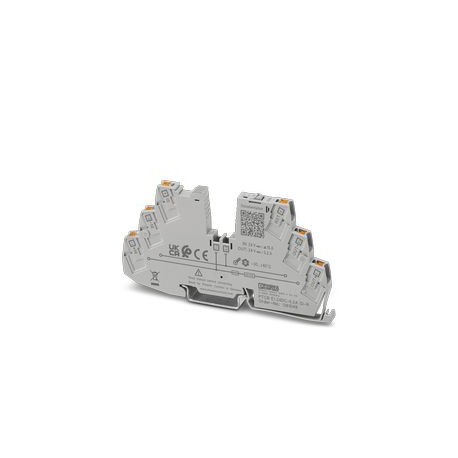

PTCB E1 24DC/0.2A SI-R 1361049 PHOENIX CONTACT Interrupteurs de protection des appareils électroniques
PTCB E1 24DC/0.2A SI-R
1361049
PHOENIX_CONTACT
Interrupteurs de protection des appareils électroniques
Protection électronique monocanal pour les charges de 12 à 24 V CC. Valeur nominale fixe du courant : 0,2 A. Avec signalisation à distance, réinitialisation à distance et limitation active du courant. Peut être combiné avec les blocs de jonction CLIPLINE. Pour l’installation sur des rails DIN.
Protection surtensions
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲En savoir plus
▲Fiche technique
Notes
| Généralités | |
| note | Raccordement pour ligne de signalisation testée selon la norme EN 61000-4-4 avec 1 kV ; Si nécessaire, le client doit prévoir des mesures de protection appropriées |
| Des courts-circuits durs répétés peuvent réduire l’intégralité de fusion du fusible de secours intégré. | |
Propriétés du produit
| type | Module sur rail DIN, monobloc |
| Type de produit | Disjoncteurs d’appareil |
| Famille de produits | Le PTCB |
| Nombre de postes | 1 |
| Non. de canaux | 1 |
| Caractéristiques d’isolation | |
| Classe de protection | Iii |
| Degré de pollution | 2 |
Propriétés électriques
| Non. de canaux | 1 |
| Généralités | |
| Tension de fonctionnement | 10 V CC ... 30 V CC |
| Tension nominale | 24 V CC |
| Courant nominal IN | 15 A CC (entrée de courant total) |
| 0,2 A CC (sortie de courant nominal) | |
| Courant nominal IN | 0,2 A CC |
| Courant nominal (pré-ajusté) | 0,2 A |
| Tension de surtension nominale | 0,5 kV |
| Méthode de déclenchement | E (électronique) |
| Résistance à la rétroaction | max. 35 V DC |
| Fusible de secours requis | Requis uniquement si jemaxde l’alimentation > la capacité de commutation en court-circuit. Élément de sécurité intégré. |
| Capacité de commutation en court-circuit | 300 A |
| Rigidité diélectrique | max. 35 V DC (Circuit de charge) |
| Limitation du courant actif | typ. 1,1 x IN |
| fusible | électronique |
| efficacité | > 98,5 % |
| Courant en circuit fermé I0 | typ. 3,8 mA |
| Dissipation de puissance | typ. 0,1 W (fonctionnement à vide) |
| < 0,7 W (fonctionnement nominal) | |
| Temps d’initialisation du module | 40 ms |
| Temps d’attente après l’extinction d’une chaîne | 5 s (en cas de surcharge / court-circuit) |
| Tolérance de mesure I | ± 8 % |
| Déclassement de la température | 15 A (Courant total à 60°C) |
| 20 A (Courant total à 50°C) | |
| MTBF (CEI 61709, SN 29500) | 27746947 h (à 25 °C avec 21 % de charge) |
| 13102725 h (à 40°C avec 34,25% de charge) | |
| 2373154 h (à 60°C avec 100% de charge) | |
| Chute de tension | 0,11 V (à 0,2 A) |
| Élément de sécurité intégrée | 4 A CC |
| Circuit de charge | |
| Temps d’arrêt | ≤ 600 ms |
| ≥ 300 ms (en fonction de la charge disponible) | |
| Arrêt, typique, 1,1 x IN | |
| Arrêt en cas de sous-tension | ≤ 9,2 V CC (actif) |
| ≥ 10,2 V CC (inactif) | |
| Arrêt en cas de surtension | ≥ 30,5 V CC (actif) |
| ≤ 29,5 V CC (inactif) | |
| Charge capacitive max. | 4 mF (en fonction du réglage du courant et du courant de court-circuit disponible) |
| Réinitialisation | |
| Plage de tension d’entrée | 7 V CC ... 30 V CC (réinitialisation avec bord descendant) |
| Consommation de courant | typ. 0,4 mA (à 24 V DC) |
| Longueur d’impulsion | ≥ 50 ms (élevé) |
| ≥ 50 ms (faible) | |
| tension | < 5 V CC (état bas) |
| > 8 V CC (état élevé) | |
| Longueur de décapage | 8 mm |
| Section du conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section du conducteur, flexible, avec virole, avec manchon en plastique | 0,25 mm² ... 2,5 mm² |
| Section du conducteur flexible, avec virole sans manchon en plastique | 0,25 mm² ... 2,5 mm² |
| Sortie d’état | |
| Tension de sortie | 24 V CC (erreur) |
| 0 V DC (pas d’erreur) | |
| Courant de sortie | max. 0,015 A (résistant aux courts-circuits) |
| Longueur de décapage | 8 mm |
| Section du conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section du conducteur, flexible, avec virole, avec manchon en plastique | 0,25 mm² ... 2,5 mm² |
| Section du conducteur flexible, avec virole sans manchon en plastique | 0,25 mm² ... 2,5 mm² |
Données de connexion
| Section transversale AWG | (converti selon IEC) |
| Circuit principal IN+ | |
| Méthode de connexion | Connexion enfichable |
| Longueur de décapage | 8 mm |
| Section du conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section du conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section du conducteur, flexible, avec virole, avec manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Section du conducteur flexible, avec virole sans manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Circuit principal IN- | |
| Méthode de connexion | Connexion enfichable |
| Longueur de décapage | 8 mm |
| Section du conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section du conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section du conducteur, flexible, avec virole, avec manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Section du conducteur flexible, avec virole sans manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Circuit principal OUT | |
| Méthode de connexion | Connexion enfichable |
| Longueur de décapage | 8 mm |
| Section du conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section du conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section du conducteur, flexible, avec virole, avec manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Section du conducteur flexible, avec virole sans manchon en plastique | 0,2 mm² ... 2,5 mm² |
Signalisation
| LED de canal éteinte | off (Canal éteint) |
| LED de canal jaune | clignotant (mode de programmation actif) |
| LED de canal verte | allumé (Canal activé) |
| LED de canal rouge | lit (Canal éteint, surtension ou sous-tension active) |
| ON temporairement (canal éteint, phase de refroidissement de 5 s, déclenchement en cas de surcharge ou de court-circuit) | |
| clignotant (canal éteint, prêt à être rallumé, déclenchement en cas de surcharge ou de court-circuit) | |
| clignotement rapide (canal éteint, tension externe à la sortie, erreur d’installation possible) |
taille
| Dessin dimensionnel |  |
| Largeur | 6,2 mm |
| hauteur | 105,8 millimètre |
| profondeur | 55,6 mm (avec rail DIN 7,5 mm) |
Caractéristiques des matériaux
| matériel | PBT |
| PBT | |
| Indice d’inflammabilité selon UL 94 | S-U |
Conditions environnementales et réelles
| Conditions ambiantes | |
| Degré de protection | IP20 (en) |
| Température ambiante (fonctionnement) | -30 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| altitude | ≤ 3000 m jusqu’à 52 °C (amsl) |
| ≤ 4000 m jusqu’à 46 °C (amsl) | |
| Test d’humidité | 96 h, 95 % d’humidité relative, 40 °C |
| Choc (fonctionnement) | 30 g (IEC 60068-2-27, Test Ea) |
| Vibration (fonctionnement) | 10 Hz ... 59,6 Hz (amplitude ±0,35 mm ; conformément à la norme CEI 60068-2-6, test Fc) |
| 59,6 Hz ... 150 Hz (Accélération 5g ; conformément à la norme CEI 60068-2-6, Test Fc) | |
| 5 Hz ... 100 Hz (recherche de résonance 4g ; fréquence de résonance 4g ; 90 min selon DNV GL Classe B) | |
Approbations
| Homologation UL | |
| Identification | Homologué UL/C-UL UL 508 |
| Reconnu UL 2367 | |
| NEC Classe 2 selon UL 1310 | |
| Homologué UL/C-UL ANSI/UL 121201 Classe I, Division 2, Groupes A, B, C, D (Zones dangereuses) | |
| DNV GL | |
| Identification | Agrément de construction navale |
| Données DNV GL | |
| température | un |
| Humidité | B |
| vibration | B |
| Emc | un |
| Enclos | un |
Normes et réglementations
| Normes/spécifications | EN 61000-6-2 |
| note | CEM – Immunité pour les zones industrielles |
| Normes/spécifications | EN 61000-6-3 |
| note | CEM – Émissions pour les propriétés résidentielles, commerciales et commerciales et les petites exploitations |
| Normes/spécifications | EN 60068-2-78 |
| note | Influences environnementales – Humidité et chaleur, constantes |
| Normes/spécifications | EN 50178 |
| note | Equipement des installations électriques en équipements électroniques |
| Normes/spécifications | EN 60068-2-6 |
| note | Influences environnementales – Vibrations (sinusoïdales) |
| Normes/spécifications | EN 60068-2-27 |
| note | Influences environnementales – Chocs |
| Normes/spécifications | EN 60068-2-30 |
| note | Influences de l’environnement – Partie 2–30 : Essais – Essai Db : Chaleur humide, cyclique |
montage
| Type de montage | Rail DIN : 35 mm |
