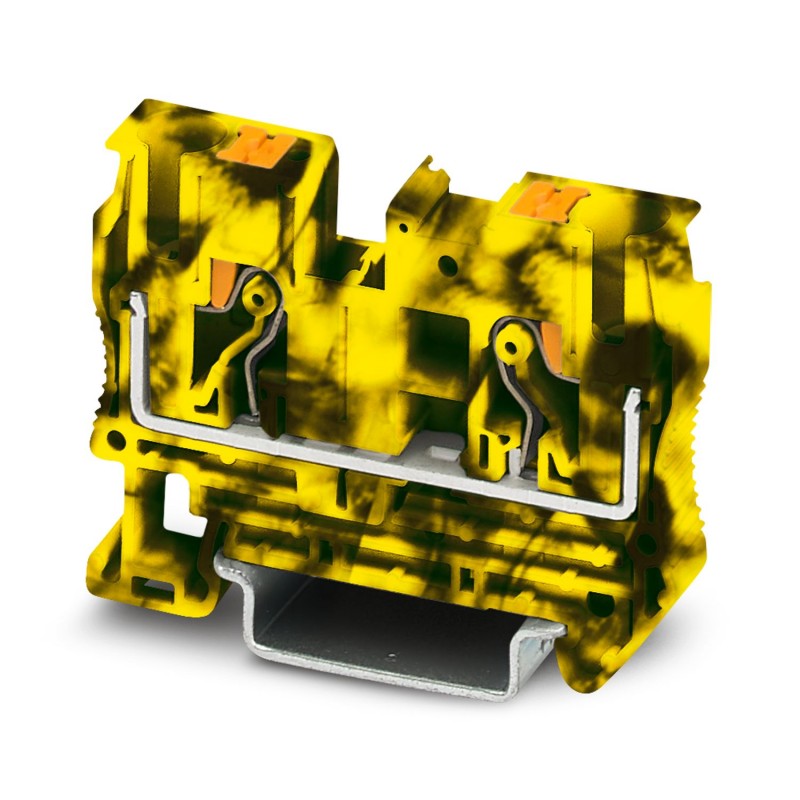

PT 6-FE 1077085 PHOENIX CONTACT Étape terminale de la, tension nominale: 1000 V, courant nominal: 41, type d..
PT 6-FE
1077085
PHOENIX_CONTACT
50
Étape terminale de la, tension nominale: 1000 V, courant nominal: 41, type de Raccordement: Raccordement push-in, nombre de connexions: 2, section: 0,5 mm2-10 mm2, AWG: 20-8, largeur: 8,2 mm, hauteur: 42,2 mm, couleur: noir/jaune, type de montage: NS 35/7,5, NS 35/15
Borne traversante, tension nominale : 1000 V, courant nominal : 41 A, nombre de raccordements : 2, type de raccordement : raccord enfichable, section dimensionnelle : 6 mm², section : 0,5 mm² - 10 mm², classe d’installation : NS 35/7,5, NS 35/15, couleur : noir/jaune
Bornier traversant, tension nominale : 1000 V, courant nominal : 41 A, nombre de connexions : 2, méthode de connexion : raccord enfichable, section nominale : 6 mm2, section : 0,5 mm2 - 10 mm2, type de montage : NS 35/7,5, NS 35/15, couleur : noir/jaune
Blocs de jonction > Bloc de jonction traversant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Fiche technique
Propriétés du produit
| Type de produit | Bornier traversant |
| Domaine d’application | Industrie ferroviaire |
| Construction de machines | |
| Ingénierie d’usine | |
| Nombre de connexions | 2 |
| Nombre de lignes | 1 |
| Potentiels | 1 |
| Statut de la gestion des données | |
| Révision de l’article | 02 |
| Caractéristiques d’isolation | |
| Catégorie de surtension | Iii |
| Degré de pollution | 3 |
Propriétés électriques
| Tension de surtension nominale | 8 kV |
| Dissipation de puissance maximale pour l’état nominal | 1,31 W |
Données de connexion
| Nombre de connexions par niveau | 2 |
| Section transversale nominale | 6 mm² |
| Longueur de décapage | 10 mm ... 12 millimètres |
| Jauge cylindrique interne | A5 |
| Connexion en acc. avec standard | CEI 60947-7-1 |
| Section du conducteur rigide | 0,5 mm² ... 10 millimètres² |
| Section transversale AWG | 20 ... 8 (converti selon IEC) |
| Section du conducteur flexible | 0,5 mm² ... 10 millimètres² |
| Section du conducteur, flexible [AWG] | 20 ... 8 (converti selon IEC) |
| Section du conducteur flexible (virole sans manchon en plastique) | 0,5 mm² ... 6 millimètres² |
| Section flexible du conducteur (virole avec manchon en plastique) | 0,5 mm² ... 6 millimètres² |
| 2 conducteurs de même section, flexibles, avec virole TWIN avec manchon en plastique | 0,5 mm² ... 2,5 mm² Lors de l’utilisation d’embouts TWIN, nous recommandons une longueur minimale de virole de 13 mm. |
| Courant nominal | 41 A |
| Courant de charge maximal | 52 A (avec section de conducteur de 10 mm², rigide) |
| Tension nominale | 1000 V |
| Section transversale nominale | 6 mm² |
| Sections de raccordement directement enfichables | |
| Section du conducteur rigide | 1 mm² ... 10 millimètres² |
| Section du conducteur flexible (virole sans manchon en plastique) | 1 mm² ... 6 millimètres² |
| Section flexible du conducteur (virole avec manchon en plastique) | 1 mm² ... 6 millimètres² |
Données Ex
| Données nominales (ATEX/IECEx) | |
| Identification | II 2 GD Ex eb IIC Gb |
| Plage de température de fonctionnement (1) | -60 °C ... 85 °C |
| Plage de température de fonctionnement (2) | -40 °C ... 110 °C |
| Accessoires certifiés Ex | 3212044 D-PT 6 |
| 3024481 ATP-ST 6 | |
| 1204520 SZF 2-0,8X4,0 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Liste des ponts | Pont enfichable / FBS 2-8 / 3030284 |
| Pont enfichable / FBS 3-8 / 3030297 | |
| Pont enfichable / FBS 4-8 / 3030307 | |
| Pont enfichable / FBS 5-8 / 3030310 | |
| Pont enfichable / FBS 6-8 / 3032470 | |
| Pont enfichable / FBS 10-8 / 3030323 | |
| Données de pont | 35 A / 6 mm² |
| Augmentation de la température Ex | 40 K (36,5 A/6 mm²) |
| Tension nominale | 550 V |
| pour pontage avec pont | 550 V |
| - Au niveau du pontage entre des borniers non adjacents | 275 V |
| - Au pontage entre des blocs de jonction non adjacents via un bloc de jonction PE | 275 V |
| - Au pontage coupé à longueur | 220 V |
| - Au pontage coupé à longueur avec couverture | 275 V |
| - Pont coupé à longueur avec plaque de séparation | 550 V |
| Tension d’isolation nominale | 500 V |
| sortie | (Permanent) |
| Niveau Ex Général | |
| Courant évalué | 36,5 A |
| Courant de charge maximal | 46 A |
| Résistance au contact | 0,48 mΩ |
| Données de connexion Ex Généralités | |
| Section transversale nominale | 6 mm² |
| Section transversale nominale AWG | 10 |
| Capacité de connexion rigide | 0,5 mm² ... 10 millimètres² |
| Capacité de connexion AWG | 20 ... 8 |
| Capacité de connexion flexible | 0,5 mm² ... 6 millimètres² |
| Capacité de connexion AWG | 20 ... 10 |
taille
| Largeur | 8,2 mm |
| Largeur du couvercle d’extrémité | 2,2 mm |
| hauteur | 57,7 millimètre |
| profondeur | 42,2 millimètre |
| Profondeur sur NS 35/7,5 | 43,5 millimètre |
| Profondeur sur NS 35/15 | 51 mm |
Caractéristiques des matériaux
| Couleur | multicolore |
| noir (RAL 9005) | |
| jaune (RAL 1018) | |
| Indice d’inflammabilité selon UL 94 | V0 |
| Groupe de matériaux isolants | Je |
| Matériau isolant | PAPA |
| Application de matériaux isolants statiques dans le froid | -60 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Indice de température relative du matériau isolant (élec., UL 746 B) | 130 °C |
| Protection contre l’incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l’incendie pour les véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | Passé |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) | Passé |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | Passé |
Tests électriques
| Test de surtension | |
| Point de consigne de tension de test | 9,8 kV |
| Résultat | Test réussi |
| Test d’élévation de température | |
| Test d’élévation de température des exigences | Augmentation de la température ≤ 45 K |
| Résultat | Test réussi |
| Courant de tenue à court terme 6 mm² | 0,72 kA |
| Résultat | Test réussi |
| Tension de tenue à la fréquence d’alimentation | |
| Point de consigne de tension de test | 2,2 kV |
| Résultat | Test réussi |
Propriétés mécaniques
| Données mécaniques | |
| Ouvrir le panneau latéral | oui |
Essais mécaniques
| Résistance mécanique | |
| Résultat | Test réussi |
| Fixation sur le porte-bagages | |
| Rail DIN/support de fixation | N° 35 |
| Valeur de consigne de la force d’essai | 5 N |
| Résultat | Test réussi |
| Testez l’endommagement et le relâchement du conducteur | |
| Vitesse de rotation | 10 tr/min |
| Révolutions | 135 |
| Section/poids du conducteur | 0,5 mm² / 0,3 kg |
| 6 mm² / 1,4 kg | |
| 10 mm² / 2 kg | |
| Résultat | Test réussi |
Conditions environnementales et réelles
| Vieillissement | |
| Cycles de température | 192 |
| Résultat | Test réussi |
| Test de flamme de l’aiguille | |
| Temps d’exposition | 30 s |
| Résultat | Test réussi |
| Bruit d’oscillation/large bande | |
| Spécification | DIN EN 50155 (VDE 0115-200) :2008-03 |
| Spectre | Catégorie d’essai de durée de vie 2, monté sur bogie |
| fréquence | F1= 5 Hz à f2= 250 Hz |
| Niveau de TSA | 6,12 (m/s²)²/Hz |
| Accélération | 3,12 grammes |
| Durée du test par axe | 5 h |
| Mode d’emploi de l’essai | Axes X, Y et Z |
| Résultat | Test réussi |
| Chocs | |
| Spécification | DIN EN 50155 (VDE 0115-200) :2008-03 |
| Forme de l’impulsion | Demi-sinusoïdale |
| Accélération | 10% |
| Durée du choc | 18 ms (en anglais) |
| Nombre de chocs par direction | 3 |
| Mode d’emploi de l’essai | Axes X, Y et Z (pos. et nég.) |
| Résultat | Test réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (plage de température de fonctionnement avec auto-échauffement ; pour la température de fonctionnement max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pendant une courte période, pas plus de 24 h, -60 °C à +70 °C) |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
Normes et réglementations
| Connexion en acc. avec standard | CEI 60947-7-1 |
montage
| Type de montage | NS 35/7,5 |
| NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.5 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.5 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.5 mm² |
| Courant assigné In (EF008250) | 41 A |
| Tension assignée (EF000228) | 1000 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Température de fonctionnement (EF002393) | -60 °C |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 8.2 mm |
| Hauteur (EF000040) | 57.7 mm |
| Profondeur (EF000049) | 42.2 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Multicolore |
| Étages reliés à l'intérieur (EF002661) | Oui |
