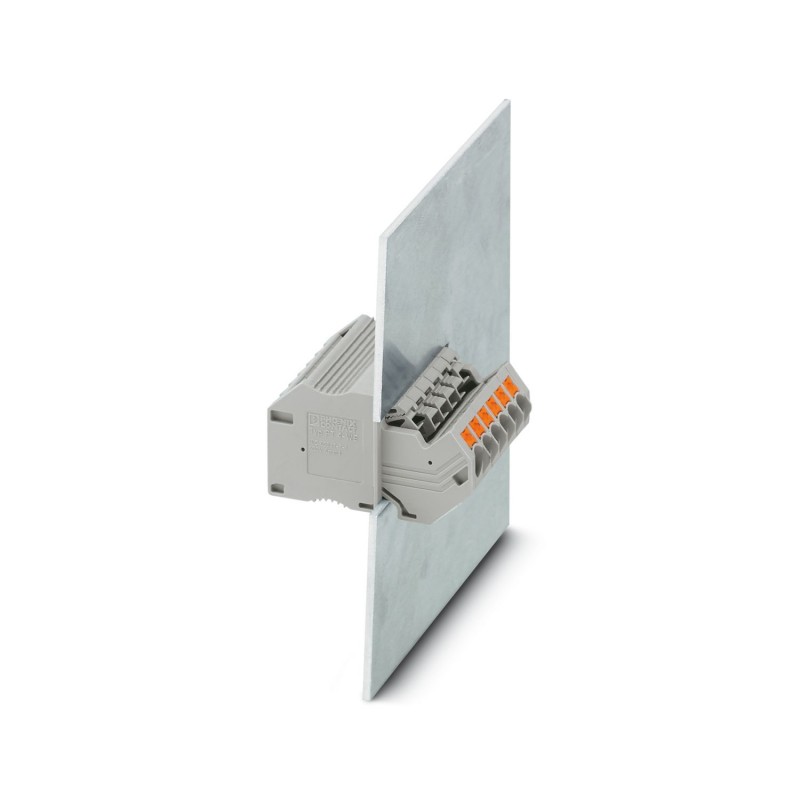

PT 4-WE/19 3044924 PHOENIX CONTACT Bloc de jonction de traversée
PT 4-WE/19
3044924
PHOENIX_CONTACT
5
Bloc de jonction de traversée
Connecteur traversant, type de raccordement : Raccord enfichable, nombre de pôles : 19, courant de charge : 30 A, section : 0,14 mm² - 4 mm², AWG 26 - 12, sens de raccordement du conducteur par rapport au sens de la prise : 45 °, largeur : 102,9 mm, couleur : gris
Bloc de jonction en traversée de paroi, tension nominale: 500 V, intensité nominale: 24 A, nombre de connexions: 38, nombre de pôles: 19, type de raccordement: Raccordement Push-in, Section de référence: 4 mm2, section : 0,14 mm2 - 4 mm2, type de montage: Montage mural, coloris: gris
Connectivité armoires industrielles
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Instructions de montage | Ecart minimum par rapport aux autres surfaces conductrices : min. 5 mm |
| Type de produit | Bloc de jonction de traversée |
| Gamme de produits | PT 4-WE |
| Nombre de pôles | 19 |
| Pas | 5,2 mm |
| Nombre de connexions | 38 |
| Nombre de rangées | 1 |
| Potentiels | 19 |
| État de la gestion des données | |
| Révision de l'article | 05 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Puissance dissipée maximale en condition nominale | 1,02 W |
| Section nominale | 4 mm² |
| Section assignée AWG | 14 |
| Remarque | Courbe de derating sur demande |
| Longueur à dénuder | 10 mm ... 12 mm |
| Gabarit | A3 |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 0,14 mm² ... 4 mm² |
| Section du conducteur AWG | 26 ... 12 (conversion selon CEI) |
| Section de conducteur souple | 0,14 mm² ... 4 mm² |
| Section de conducteur souple [AWG] | 26 ... 12 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,14 mm² ... 2,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,14 mm² ... 2,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 0,5 mm² |
| Int. nom. | 24 A |
| Courant de charge maximal | 30 A (avec une section de conducteur rigide de 6 mm²) |
| Tension nominale | 500 V |
| Section nominale | 4 mm² |
| Section de raccordement par enfichage direct | |
| Section de conducteur rigide | 0,34 mm² ... 4 mm² |
| Section de conducteur rigide [AWG] | 24 ... 12 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,34 mm² ... 2,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,34 mm² ... 2,5 mm² |
| Dessin coté |  |
| Largeur | 102,9 mm |
| Hauteur | 26,6 mm |
| Pas | 5,2 mm |
| Epaisseur tôle | 1 mm ... 2,5 mm |
| Coloris | gris |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Essai de tension de choc | |
| Tension témoin valeur de consigne | 7,3 kV |
| Résultat | Essai réussi |
| Essai d'échauffement | |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résultat | Essai réussi |
| Résistance aux courants de courte durée 2,5 mm² | 0,15 kA |
| Résistance aux courants de courte durée 4 mm² | 0,15 kA |
| Résistance aux courants de courte durée 2,5 mm² | 0,3 kA |
| Résistance aux courants de courte durée 4 mm² | 0,3 kA |
| Résistance aux courants de courte durée 2,5 mm² | 0,5 kA |
| Résultat | Essai réussi |
| Rigidité diélectrique à fréquence industrielle | |
| Tension témoin valeur de consigne | 1,89 kV |
| Résultat | Essai réussi |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Résistance mécanique | |
| Résultat | Essai réussi |
| Fixation sur le support | |
| Profilé/support de fixation | NS 35 |
| Force d'essai, valeur de consigne | 1 N |
| Résultat | Essai réussi |
| Recherche de dommages et de desserrage des conducteurs | |
| Section de conducteur/poids | 0,14 mm2/0,2 kg |
| 2,5 mm2/0,7 kg | |
| 4 mm2/0,9 kg | |
| Résultat | Essai réussi |
| Vieillissement | |
| Cycles de température | 192 |
| Résultat | Essai réussi |
| Essai au brûleur à aiguille | |
| Temps d'action | 30 s |
| Résultat | Essai réussi |
| Oscillations/grésillements sur bande large | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre | Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule |
| Fréquence | f1= 5 Hz jusqu'à f2= 150 Hz |
| Niveau ASD | 0,964 (m/s²)²/Hz |
| Accélération | 0,58g |
| Durée de contrôle par axe | 5 h |
| Sens du contrôle | Axes X, Y et Z |
| Résultat | Essai réussi |
| Chocs | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 5g |
| Durée des chocs | 30 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60947-7-1 |
| Type de montage | Montage mural |
