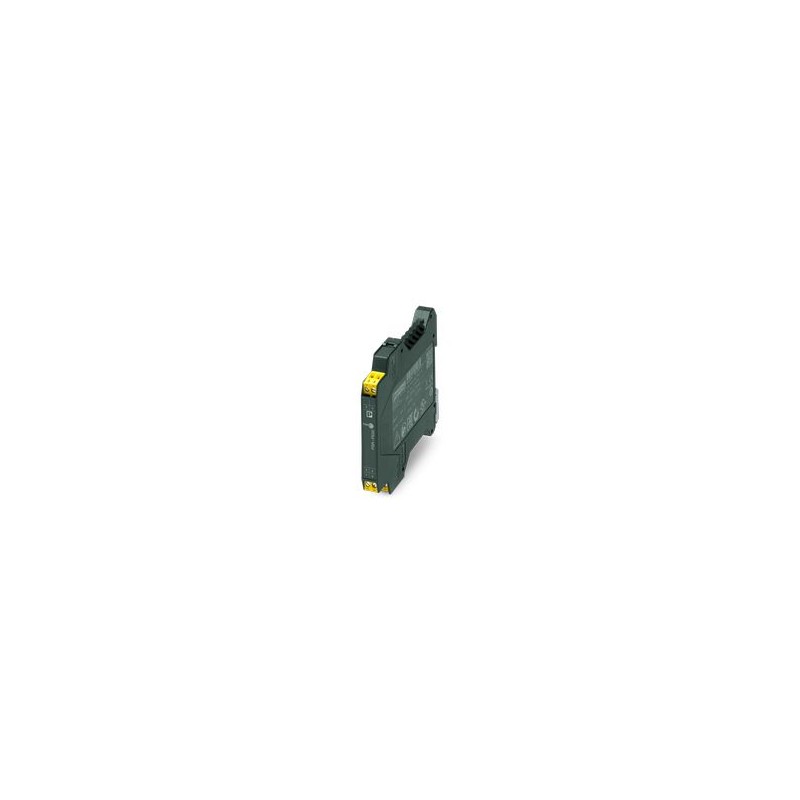

PSR-PE20-1NO-24DC-SC-SET60 1272930 PHOENIX CONTACT Ensemble de 60 relais de couplage pour les applications S..
PSR-PE20-1NO-24DC-SC-SET60
1272930
PHOENIX_CONTACT
Ensemble de 60 relais de couplage pour les applications SIL 3 à faible demande, coupler les signaux de sortie numérique à la périphérie, 1 circuit de déclenchement de commande indépendant, applications Safe State Off, filtre à impulsions de test, borne à vis
Jeu de 60 relais de couplage pour SIL 3 applications à faible demande, couple les signaux de sortie numériques aux E/S, 1 chemin de courant activable contrôlable indépendamment, applications d’arrêt de l’état de sécurité, filtre d’impulsion de test, bornier à vis enfichable
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Relais de couplage |
| Famille de produits | PSRclassique |
| application | Arrêt en toute sécurité |
| Faible demande | |
| Durée de vie mécanique | 10 x 106Cycles |
| Type de relais | Relais électromécanique conforme à la norme IEC/EN 61810 |
| Fois | |
| Heure de début typique avec Us | < 70 ms (lorsqu’il est contrôlé via A3 à Us) |
| Temps de relâchement typique | < 50 ms (sur demande via A3 à Us) |
| Temps de récupération | 500 ms (en anglais) |
| Dissipation de puissance maximale pour l’état nominal | 2,36 W (UB= 26,4 V, Us= 24 V, Is= 40 mA, Il² = 16 A, Rcontact= 0.075 Ω) |
| Mode de fonctionnement nominal | Facteur de fonctionnement de 100 % |
| Dégagements d’air et lignes de fuite entre les circuits d’alimentation | |
| Tension d’isolation nominale | 250 V c.a. |
| Tension de surtension/isolation nominale | Isolation sûre, isolation renforcée 6,4 kV entre les chemins de courant de charge de 250 V et les chemins logiques de 24 V |
| Isolation de base 4 kV entre tous les chemins de courant et le boîtier | |
| approvisionnement | |
| Désignation | 3/4 |
| Tension d’alimentation nominale du circuit de commande Us | 21,6 V CC ... 26,4 V CC |
| Tension d’alimentation nominale du circuit de commande Us | 24 V CC -10 % ... +10 % |
| Courant nominal d’alimentation de commande Is | 40 mA |
| Consommation d’énergie à Us | 960 mW |
| Courant d’appel | typ. 100 mA (Δt = 10 ms à Us) |
| Temps de filtrage | 1 ms (en cas de creux de tension à Us) |
| Circuit de protection | Protection en série contre l’inversion de polarité ; Diode suppresseur, 38,6 V/600 W (connexions 3/4) |
| Relais : Activation du chemin de courant (5/6) | |
| Description de la sortie | 1 NON |
| Nombre de sorties | 1 (lié à la sécurité) |
| Type de commutation de contact | 1 Activation du chemin actuel |
| Matériel de contact | AgSnO2, plaqué or |
| Tension de commutation | min. 12 V DC |
| max. 250 V AC/DC (Respecter la courbe de charge) | |
| Capacité de commutation | min. 120 mW |
| Courant d’appel | min. 10 mA |
| max. 4 A | |
| Limitation du courant continu | 4 A (faible demande) |
| Sq. Courant total | 16 A2(Faible demande, observer le déclassement) |
| Fréquence de commutation | 1 Hz |
| Durée de vie mécanique | 10 x 106Cycles |
| Fusible de sortie | 4 A gL/gG (pour les applications à faible demande) |
| Connexion du conducteur | |
| Méthode de connexion | Connexion à vis |
| Section du conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section du conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Longueur de décapage | 7 mm |
| Filetage de vis | M3 |
| Couple de serrage | 0,6 Nm |
| Affichage de l’état | 1 x LED verte |
| Largeur | 12,5 mm |
| hauteur | 99 mm |
| profondeur | 114,5 mm |
| Matériau de logement | Polyamide |
| Données de sécurité : IEC 61508 - Faible demande pour le câblage à 1 canal (structure 1oo3 sans diagnostic) | |
| Niveau d’intégrité de sécurité (SIL) | 3 |
| Conditions ambiantes | |
| Degré de protection | IP20 (en) |
| Degré de protection min. de l’emplacement de l’inst. | IP54 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (respecter le déclassement) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude maximale | ≤ 2000 m (Au-dessus du niveau de la mer) |
| Humidité de l’air max. admissible (stockage/transport) | 75 % (en moyenne, 85 % peu fréquemment, sans condensation) |
| Humidité relative max. admissible (fonctionnement) | 75 % (en moyenne, 85 % peu fréquemment, sans condensation) |
| Choc | 35% |
| Vibration (fonctionnement) | 10 Hz ... 150 Hz, 2g |
| après Jésus-Christ | |
| Identification | Conforme à la norme CE |
| Dégagements d’air et lignes de fuite entre les circuits d’alimentation | |
| Normes/réglementations | EN 61010-1, EN 60947-1, EN 60079-15 |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Voir courbe de déclassement |
| Position de montage | verticale ou horizontale |
| Méthode de connexion | Connexion à vis |
