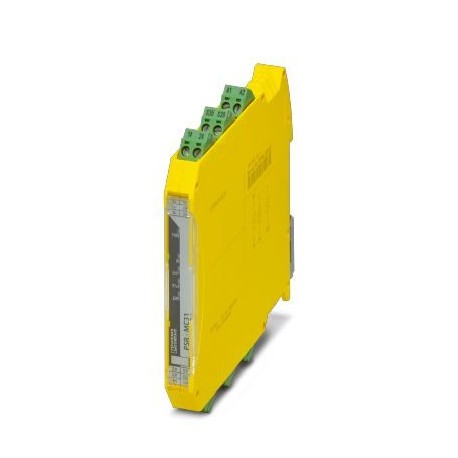

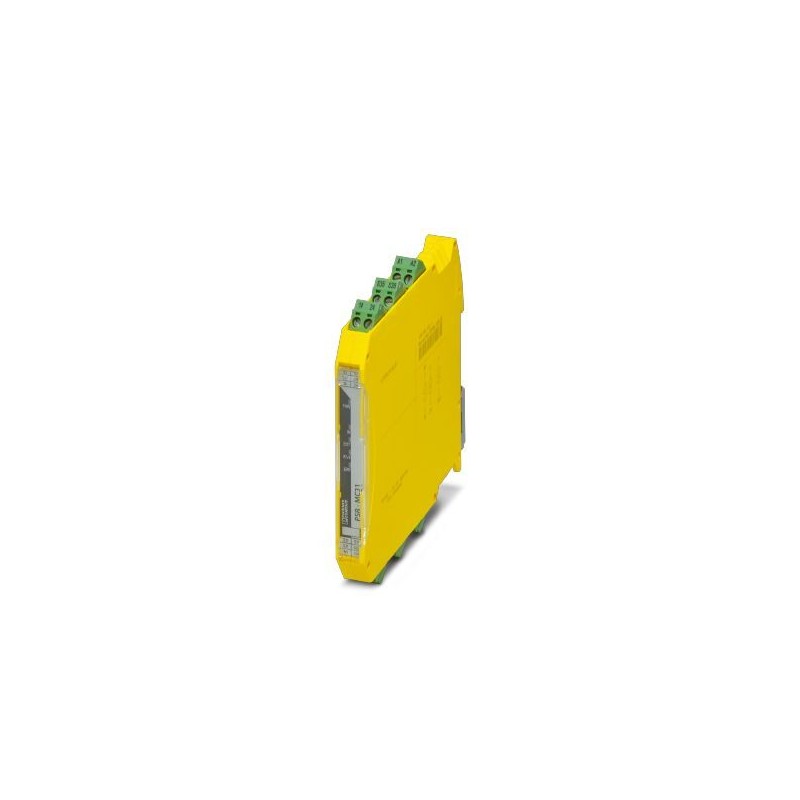

PSR-MC31-2SDO-1DO-24DC-SC 1015520 PHOENIX CONTACT Dispositif de commutation de sécurité pour tapis de sécuri..
PSR-MC31-2SDO-1DO-24DC-SC
1015520
PHOENIX_CONTACT
Dispositif de commutation de sécurité pour tapis de sécurité, barrettes de commutation, arrêt d'urgence, portes de protection, barrière lumineuse jusqu'à la limite de sollicitation SIL 3, cat. 4, PL e, fonctionnement à 1 ou 2 canaux, démarrage automatique ou manuel, 2 sorties HL sécurisées, 1 sortie de signal, U
Dispositif de commutation de sécurité pour tapis de sécurité, bus de manœuvre, arrêts d’urgence, barrières de sécurité, barrières immatérielles jusqu’à SIL 3, cat. 4, PL e, mode mono ou bicanal, démarrage manuel ou automatique, 2 sorties HL sécurisées, 1 sortie de signal, US = 24 V DC, borne à vis enfichable
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1015520 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626496931 |
| Poids par pièce (hors emballage) | 0,109 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | DE (Allemagne) |
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (tenir compte du derating) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
Alimentation
| Dénomination | A1/A2 |
|---|---|
| Tension d'alimentation assignée du circuit de commande US | 24 V DC -20 % / +25 % (protection externe) |
| Courant d'alimentation de commande assigné IS | typ. 54 mA (Aucune charge) |
| Consommation de puissance US | typ. 1,3 W |
| Courant transitoire | < 5 A (Δt = 200 µs pour Us) |
| Temps de filtrage | 1 ms (Pour la logique. Au niveau de A1 en cas de coupures de tension avec Us) |
| Circuit de protection | Protection contre l'inversion de polarité parallèle Diode zéner bidirectionnelle Protection externe, voir Consignes de sécurité. Type de fusible : 5 A FF |
Entrées TOR
| Dénomination entrée | Circuit de capteur |
|---|---|
| S10, S12, S22 | |
| Description de l'entrée | Entrées de capteurs sécurisées |
| NPN, CEI 61131-2 type 3 (S10, S12) PNP (S22) | |
| Nombre d'entrées | 3 |
| Plage de tension d'entrée signal « 0 » | 0 V DC ... 5 V DC (S10, S12) |
| S22 ouvert | |
| Plage de tension d'entrée signal « 1 » | 11 V DC ... 30 V DC (S10, S12) |
| 0 V ... 0 V (S22) | |
| Plage de courant d'entrée « 0 » signal | 0 mA ... 2 mA (S10, S12) |
| Courant transitoire | < 10 mA (Généralement pour USsur S10/S12, Δt = 500 µs) |
| > -5 mA (Généralement pour USsur S22, Δt = 500 µs) | |
| Courant absorbé | 4 mA (S10, S12) |
| -4 mA (S22) | |
| Temps de filtrage | max. 1,5 ms (Largeur de l'impulsion test - impulsion test faible) |
| Fréquence d'impulsion test = 5 x largeur d'impulsion test | |
| Non applicable pour S22 | |
| Désactivez les impulsions de commutation / tests dans la lumière en cas d'applications de sécurité. | |
| Résistance totale de ligne max. autorisée | 150 Ω |
| Simultanéité entrées 1/2 | ∞ |
| Circuit/composant de protection | Diode zéner bidirectionnelle |
| Dénomination entrée | Circuit de démarrage |
| S34, S35 | |
| Description de l'entrée | non sécurisé |
| NPN | |
| Nombre d'entrées | 2 |
| Plage de tension d'entrée signal « 1 » | 19,2 V DC ... 30 V DC |
| Courant transitoire | < 10 mA (Généralement pour US, Δt |
| Courant absorbé | < 7 mA (Généralement pour USsur S34) |
| < 5 mA (Généralement pour USsur S35) | |
| Résistance totale de ligne max. autorisée | 150 Ω |
| Longueur du câble | 100 m |
| Circuit/composant de protection | Diode zéner bidirectionnelle |
| Dénomination entrée | Validation externe |
| S36 | |
| Description de l'entrée | sécurisé |
| NPN, CEI 61131-2 type 3 | |
| Nombre d'entrées | 1 |
| Plage de tension d'entrée signal « 0 » | 0 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 11 V DC ... 30 V DC |
| Courant absorbé | 7 mA |
| Circuit/composant de protection | Diode zéner bidirectionnelle |
Sorties TOR
| Dénomination sortie | 14, 24 |
|---|---|
| Description de la sortie | Sorties TOR sécurisées |
| PNP, CEI 61131-2 type 2 | |
| Nombre de sorties | 2 |
| Tension de sortie | ≥ 23 V DC (Us- 1 V) |
| Courant de sortie | max. 2,4 A |
| Courant transitoire | max. 4,8 A (Δt = 10 ms) |
| Tension de sortie à l'état hors circuit | < 5 V DC (À l'état sécurisé) |
| Courant de fuite | max. 1 mA (À l'état sécurisé) |
| Charge ohmique | min. 12 Ω |
| Charge capacitive max. | max. 10 µF (Charge 2,4 A) |
| max. 4,7 µF (Charge 1 A) | |
| Charge inductive max. | max. 1 H |
| Courant de charge minimal | 2 mA |
| Fréquence de commutation | 1 Hz (ohmique, inductive, capacitive) |
| Impulsions de test | < 120 µs (Largeur de l'impulsion test - impulsion test faible) |
| Dénomination de la protection | Circuit de diode de roue libre pour charges inductives |
| Limitation de la tension de coupure inductive | max. 50 V |
Sorties de signalisation
| Dénomination | M1 |
|---|---|
| Description de la sortie | PNP |
| non sécurisé | |
| Nombre de sorties | 1 |
| Tension | env. 22 V DC (Us- 2 V) |
| Courant | max. 100 mA |
| Courant d'enclenchement maximal | 500 mA (Δt = 1 ms avec Us) |
| Circuit/composant de protection | Diode zéner bidirectionnelle |
| Protection contre les courts-circuits | oui |
Durées
| Temps d'enclenchement typique pour US | < 200 ms (pour commande A1 via Us) |
|---|---|
| Temps de réponse typique pour US | < 200 ms (démarrage automatique) |
| < 175 ms (démarrage manuel surveillé) | |
| Temps de réponse | < 10 ms (Si vous commutez plusieurs appareils en série, tenez compte de la prolongation du temps de réponse.) |
| Temps de réactivation | < 250 ms (Temps de démarrage) |
| Temps de réarmement | 250 ms (suivant la sollicitation de la fonction de sécurité) |
Généralités
| Durée d'enclenchement | 100 % ED |
|---|---|
| Poids net | 108,657 g |
| Emplacement pour le montage | vertical ou horizontal |
| Type de montage | Montage sur profilé |
| Conseils pour le montage | Voir courbe de derating |
| Indice de protection | IP20 |
| Indice de protection min. du lieu de montage | IP54 |
| Classe de protection | II (EN 50178) |
| Matériau du boîtier | PBT |
| Couleur du boîtier | jaune |
| Témoin de présence de la tension de service | 1 x LED verte |
| Affichage d'état | 3 x LED verte |
| Affichage des défauts | 1 x LED rouge |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| enfichable | oui |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Caractéristiques de sécurité
| Catégorie d'arrêt | 0 |
|---|---|
| Dénomination | CEI 61508 - Demande élevée |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Dénomination | EN ISO 13849 |
| Performance Level (PL) | e |
| Catégorie | 4 |
| Dénomination | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178, EN 60947-5-1 |
| Tension d'isolement assignée | 50 V |
| 50 V AC | |
| Tension de choc assignée / isolation | Isolation de base 4 kV entre tous les réseaux complets et le boîtier |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Choc | 30g |
| Vibrations (service) | 10 Hz ... 150 Hz, 5g |
| Conformité | Conformité CE |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Appareil de base |
| Montage possible sur barres profilées (EF003972) | Oui |
| Avec pinces amovibles (EF003340) | Oui |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Adapté à la surveillance de commutateurs de position (EF007270) | Oui |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Oui |
| Adapté à la surveillance de vannes (EF007272) | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Oui |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Non |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Oui |
| Adapté à la surveillance de commutateurs de proximité (EF007267) | Non |
| Évaluation des entrées (EF008245) | Autre |
| Avec entrée de démarrage (EF003342) | Non |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Non |
| Retardement du déclenchement (EF001129) | 0.2 s |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Catégorie d'arrêt selon IEC 60204 (EF007498) | Autre |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Non |
| Largeur (EF000008) | 12.5 mm |
| Hauteur (EF000040) | 112.2 mm |
| Profondeur (EF000049) | 114.5 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
