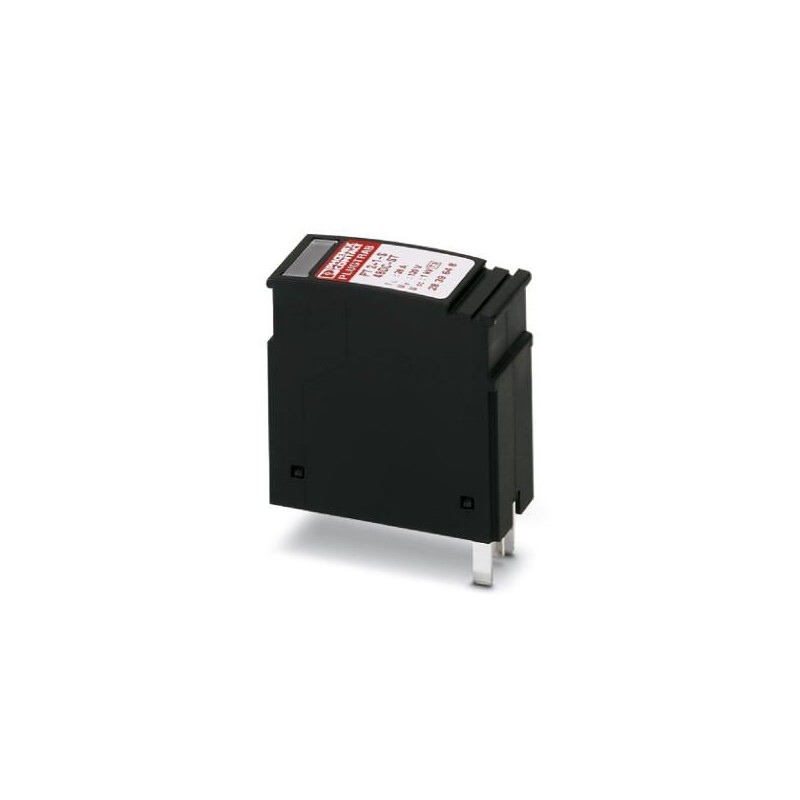

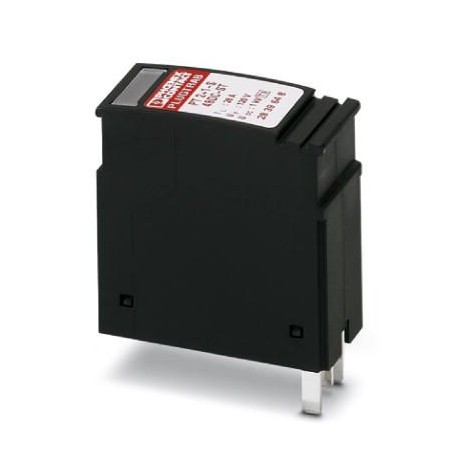

PT 2+1-S-48DC-ST 2839648 PHOENIX CONTACT Connecteur de protection antisurtension type 3
PT 2+1-S-48DC-ST
2839648
PHOENIX_CONTACT
10
Connecteur de protection antisurtension type 3
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2839648 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 72 (C-4-2017) |
| GTIN | 4017918193713 |
| Poids par pièce (hors emballage) | 0,020 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Hauteur | 44,8 mm |
|---|---|
| Largeur | 17,5 mm |
| Profondeur | 51,7 mm |
| Pas | 1 UL |
| Hauteur module complet | 90 mm |
| Largeur module complet | 17,7 mm |
| Profondeur module complet | 65,5 mm |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
Généralités
| Types EN | T3 |
|---|---|
| Nombre de ports | One |
| Circuits de protection | L-N |
| L-PE | |
| N-PE | |
| (L+) - (L-) | |
| (L+/L-) - PE | |
| Type de montage | sur embase |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Connecteur mâle |
| Nombre de pôles | 2 |
| Message protection antisurtension défectueuse | optique |
Circuit de protection
| Tension nominale UN | 48 V DC |
|---|---|
| Tension permanente maximale UC | 60 V DC |
| Courant de charge nominal IL | 26 A (30 °C) |
| Courant résidual IPE | ≤ 10 µA |
| Courant nom. de décharge In(8/20)µs | 500 A |
| Choc combiné UOC | 1 kV (2 Ω) |
| 6 kV (12 Ω) | |
| Niveau de protection en tension Up | ≤ 120 V |
| Temps d'amorçage tA(L-N) | ≤ 1 ns |
| Temps d'amorçage tA(L-PE) | ≤ 1 ns |
| Courant de court-circuit assigné ISCCR | 200 A (sans fusible en amont pour Uc) |
| Fusible en amont maximum pour câblage de lignes de dérivation | 50 A (gG) |
| Fusible maximal pour câblage traversant | 25 A (gG) |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130806eCl@ss 8.027130806eCl@ss 9.027130806
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2839648-PT 2+1-S-48DC-ST | 119 Kbytes |
|
