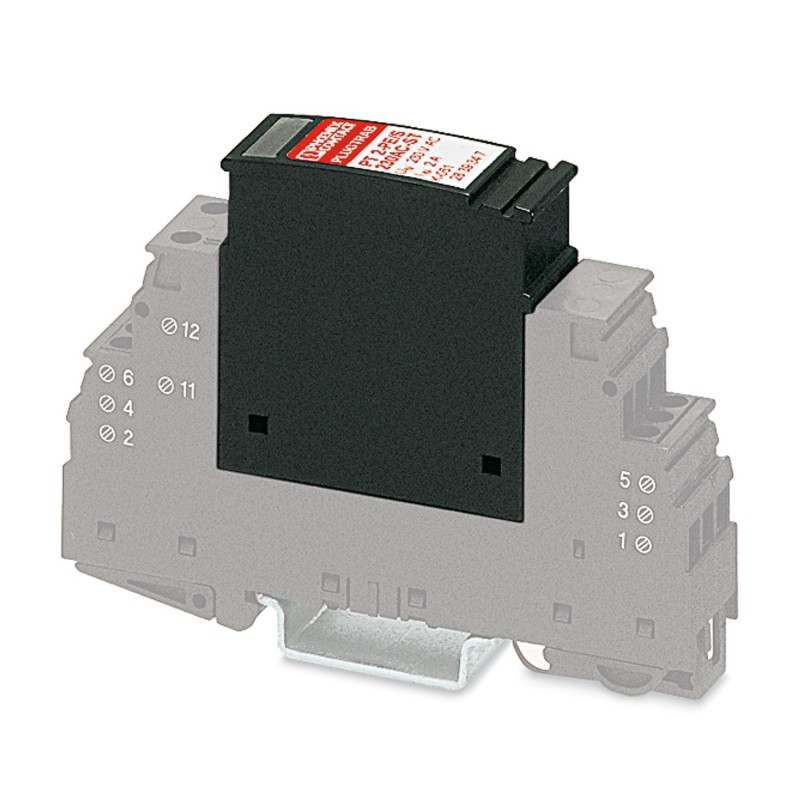

PHOENIX_CONTACT PT 2-PE/S- 24AC-ST 2839318 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

PT 2-PE/S- 24AC-ST 2839318 PHOENIX CONTACT Fiche de protection PT avec protection de l'équipement contre les..

Référence: PT 2-PE/S- 24AC-ST

Code: 2839318

Fabricant: PHOENIX_CONTACT

Description:

Fiche de protection PT avec protection de l'équipement contre les surtensions pour les unités d'alimentation, d'avertissement visuel de défauts. Tension nominale: 24 V AC
Fiche de protection PT avec protection contre les surtensions pour les unités d’alimentation, avertissement visuel d’erreur. Tension nominale : 24 V AC

Catégories:

  • PHOENIX_CONTACT

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Fiche technique
Notes
Remarques sur le fonctionnementNe convient pas aux systèmes avec pôle positif mis à la terre
Propriétés du produit
Type de produitProtection de l’appareil
Système d’alimentation IECTT
TN-S
typemâle
Nombre de postes2
Message d’erreur de protection contre les surtensionsoptique
Arrester peut être testé avec CHECKMASTER à partir de la version du logiciel :À partir de SW rev. 1.00
Classification des essais CEIIii
T3 (en)
Type ENT3 (en)
taille
Dessin dimensionnelzlsstgybwl.jpg
Largeur17,7 mm
hauteur45 mm
profondeur52 mm
Pas horizontal1 Div.
Largeur complète du module17,7 mm
Hauteur complète du module90 mm
Profondeur complète du module65,5 millimètre
Caractéristiques des matériaux
Indice d’inflammabilité selon UL 94V0
Matériau de logementPA 6.6
Circuit de protection
Direction de l’action1L-N ET N-PE
Fréquence nominale fN50 Hz (hz)
60 Hz (hz)
Tension continue maximale UC34 V CA
44 V CC
Courant de charge nominal Il26 A (30 °C)
Courant résiduel IPe≤ 1 μA
Consommation électrique en veille PC≤ 60 mVA
Courant effectif de fonctionnement ICountC≤ 1,5 mA
Courant de décharge nominal IN(8/20) μs1 kA
Niveau de protection de tension Up(L-N)≤ 180 V
Niveau de protection de tension Up(L-PE)≤ 550 V
Niveau de protection de tension Up(N-PE)≤ 550 V
Tension résiduelle à In≤ 180 V
≤ 120 V
≤ 120 V
Temps de réponse tun(L-N)≤ 25 ns
Temps de réponse tun(L-PE)≤ 100 ns
Temps de réponse tun(N-PE)≤ 100 ns
Fusible de secours max. requis25 A (gL)
25 A (MCB 25 A B/C)
Capacité de résistance aux courts-circuits IPavec fusible de secours max. (r.m.s.)1,5 kA
Conditions environnementales et réelles
Conditions ambiantes
Degré de protectionIP20 (en)
Température ambiante (fonctionnement)-40 °C ... 85 °C (non-Ex)
-40 °C ... 80 °C (Classe I Div. 2 Gr. A, B, C, D)
Normes et réglementations
Dégagements d’air et distances de fuite
Normes/réglementationsDIN VDE 0110-1 / CEI 60664-1
Normes
Normes/réglementationsCEI 61643-1
EN 61643-11/A11
UL 1449
Normes/spécificationsCEI 61643-1
note2005
Normes/spécificationsEN 61643-11/A11
note2007
Normes/spécificationsUL 1449
noteéd. 2
montage
Type de montagesur l’élément de base
