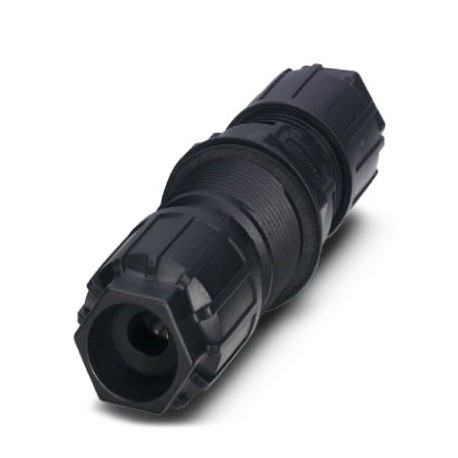

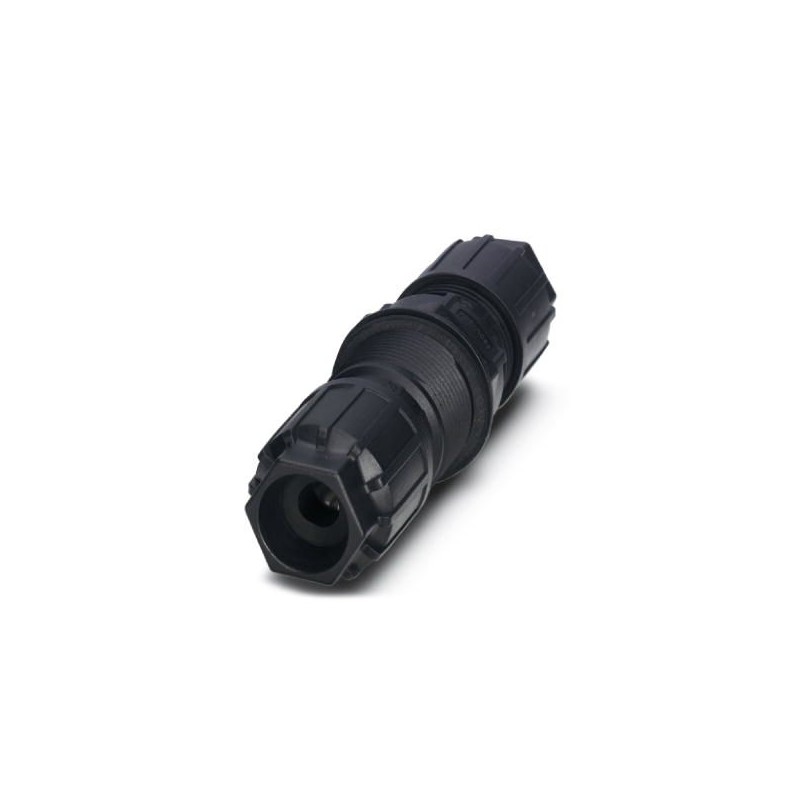

QPD CW 3PE2,5 2X9-14 BK
1582539
PHOENIX_CONTACT
1
Prolongateur de câble
Installations électriques intérieures enfichables > Connecteur pour installation intérieure enfichable
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1582539 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 384 (C-4-2013) |
GTIN | 4046356552479 |
Poids par pièce (hors emballage) | 0,073 KGM |
Numéro du tarif douanier | 85366990 |
Pays d'origine | DE (Allemagne) |
Type | QPD 4x2,5 |
---|---|
Coloris | noir |
Mode de verrouillage | Verrouillage à vis |
Mode de raccordement | Raccordement QUICKON |
Type de raccordement | Raccordement IDC |
Nombre de pôles | 4 |
Remarque nombre de pôle | 3+PE |
Ouverture écrou-chapeau | 22 mm |
Couple de serrage écrou-chapeau | 5 Nm |
Couple de serrage contre-écrou | 5 Nm |
Ouverture contre-écrou | 27 mm |
Nombre de connexions | 10 |
Section de conducteur souple min. | 1 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section de conducteur rigide min. | 1 mm² |
Section de conducteur rigide max. | 2,5 mm² |
Section du conducteur AWG min. | 16 |
Section du conducteur AWG max. | 14 |
Structure du cordon selon VDE 0295 / plus petit diamètre de fil | VDE 0295 classe 1 à 6 / min. 0,15 mm |
---|---|
Matière de l'isolant des fils | PVC / PE / TPE / caoutchouc |
Diamètre de fil avec isolation | 2 mm ... 3,8 mm |
Diamètre extérieur du câble | 6 mm ... 10 mm (Commande séparée des écrous Quickon ou connecteurs mâles Quickon) |
Repérage des points de connexion | 1, 2, 3, PE |
Indice de protection | IP66 |
---|---|
IP68 (2 m / 24 h) | |
IP69K | |
Température ambiante (fonctionnement) | -40 °C ... 100 °C |
Température ambiante (stockage/transport) | -40 °C ... 100 °C |
Température lors du raccordement | -5 °C ... 50 °C |
Intensité nominale IN | 20 A |
---|---|
Courant de référence | 20 A |
Tension de référence (III/3) | 690 V |
Tension assignée (III/2) | 1000 V |
Tension assignée (II/2) | 1000 V |
Tension de choc assignée (III/3) | 6 kV |
Tension de choc assignée (III/2) | 8 kV |
Tension de choc assignée (II/2) | 8 kV |
Fréquence de raccordement du raccordement QUICKON | max. 10 |
---|---|
Cycles d'enfichage | >= 50 (Raccordements QUICKON max. 10) |
Catégorie d'effet de coup | IK07 |
Matériau de contact | Cu |
---|---|
Matériau de surface du contact | plaqué argent |
Matériau de porte-contacts | PA |
Matériau isolant | PA |
Classe d'inflammabilité selon UL 94 | V0 |
Catégorie de surtension | III |
Degré de pollution | 3 |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
