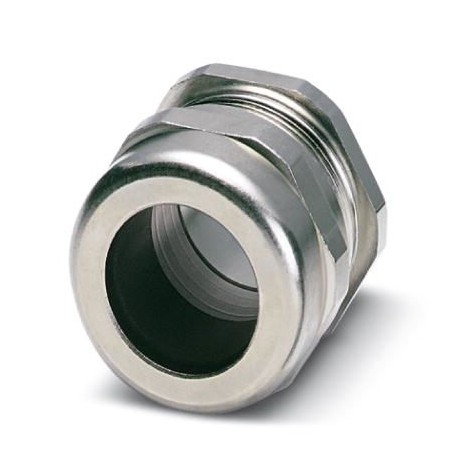

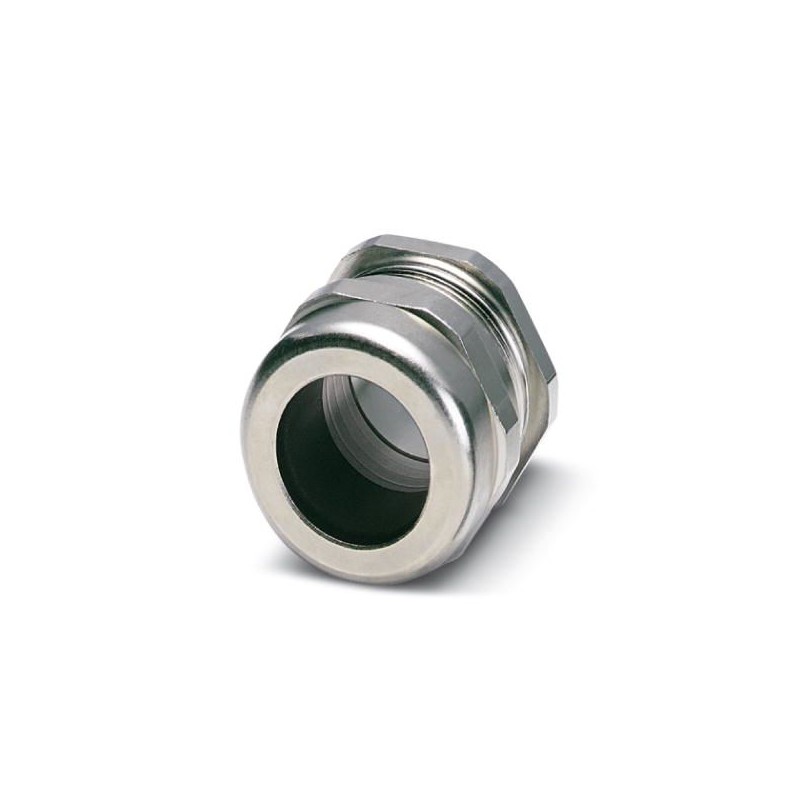

HC-M-KV-M40(27-34) 1607729 PHOENIX CONTACT Presse-étoupe
HC-M-KV-M40(27-34)
1607729
PHOENIX_CONTACT
10
Presse-étoupe
Presse-étoupe métallique jusqu’à 5 bars, longueur du filetage : 8 mm, diamètre du câble : 27 ... 34 mm, largeur entre les côtés 50, presse-étoupe : M40
Accessoires pour entrée de câbles et de conduits > Presse-étoupe
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1607729 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 690 (C-4-2015) |
| GTIN | 4017918938819 |
| Poids par pièce (hors emballage) | 0,169 KGM |
| Numéro du tarif douanier | 74199990 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Longueur | 35 mm |
|---|---|
| Ouverture écrou-chapeau | 50 mm |
| Ouverture manchon | 50 mm |
| Cote d'encoignure six-pans | 58 mm |
| Longueur filetage de raccordement | 8 mm |
| Diamètre perçage traversant | 40,1 mm ... 40,3 mm |
| Diamètre extérieur du câble | 27 mm ... 34 mm |
Conditions ambiantes
| Indice de protection (IP) | IP68 (jusqu'à 5 bars) |
|---|---|
| Température ambiante (fonctionnement) | -30 °C ... 100 °C |
Généralités
| Type de presse-étoupe | M40 |
|---|---|
| Nombre de conducteurs | 1 |
| Matériau de presse-étoupe | laiton, nickelé |
| Matériau de l'insert | PA |
| Matériau joint d'étanchéité | Néoprène |
| Matériau du joint torique | NBR |
| Blindé | non |
| Type de filetage côté raccordement | M40 x 1,5 |
| Type de filetage, côté raccordement | M40 |
| Couple de serrage | 20 Nm (Écrou-chapeau) |
| 20 Nm (Manchon) | |
| Coloris | argenté |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141209eCl@ss 4.127141209eCl@ss 5.027149109eCl@ss 5.127149100eCl@ss 6.027149100eCl@ss 7.027149109eCl@ss 8.027149109eCl@ss 9.027144432
| Caractéristique | Valeur |
|---|---|
| Type de filetage (EF001758) | Métrique |
| Taille de filetages en pouces NPT/filetage au pas du gaz (EF007838) | Autre |
| Longueur de filetage (EF000368) | 8 mm |
| Largeur de clé (EF000177) | 50 mm |
| Dimension angulaire hexagonale (EF005268) | 58 mm |
| Pour diamètre de câble (EF005466) | 27 mm |
| Matériau (EF002169) | Plastique |
| Qualité du matériau (EF001257) | Polyamide |
| Traitement de surface (EF000139) | Non traité |
| Sans halogène (EF000025) | Non |
| Classe de protection (IP) (EF005474) | IP68 |
| Protection contre les courbures (EF000734) | Non |
| Avec contre-écrou (EF005049) | Non |
| Bloquant à l'ouverture (EF012547) | Non |
| Modèle (EF000010) | Droit |
| Joint multi-passages (EF005004) | Non |
| Raccord à écrou de câble plat (EF004685) | Non |
| Type de joint (EF001217) | EV009696 |
| Raccord à écrou divisible (EF005337) | Non |
| Température d'utilisation (EF001742) | -30 °C |
| Finition antidéflagrante (EF004191) | Non |
| Pour Ex-Zone gaz (EF005728) | Sans |
| Pour poussière Ex-Zone (EF008404) | Sans |
| Pour câbles blindés (EF012184) | Non |
| Finition CEM (EF001062) | Non |
| Blindé (EF000881) | Non |
| Équilibré en pression (EF024919) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1607729-HC-M-KV-M40(27-34) | 102 Kbytes |
|
