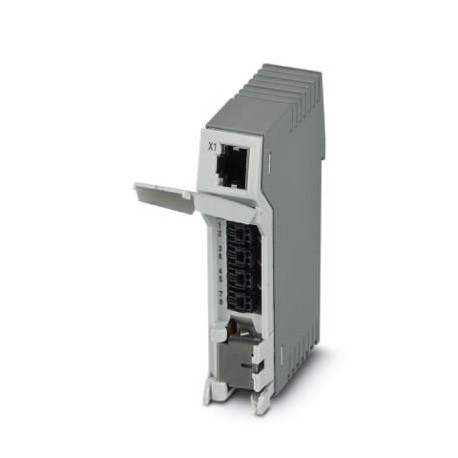

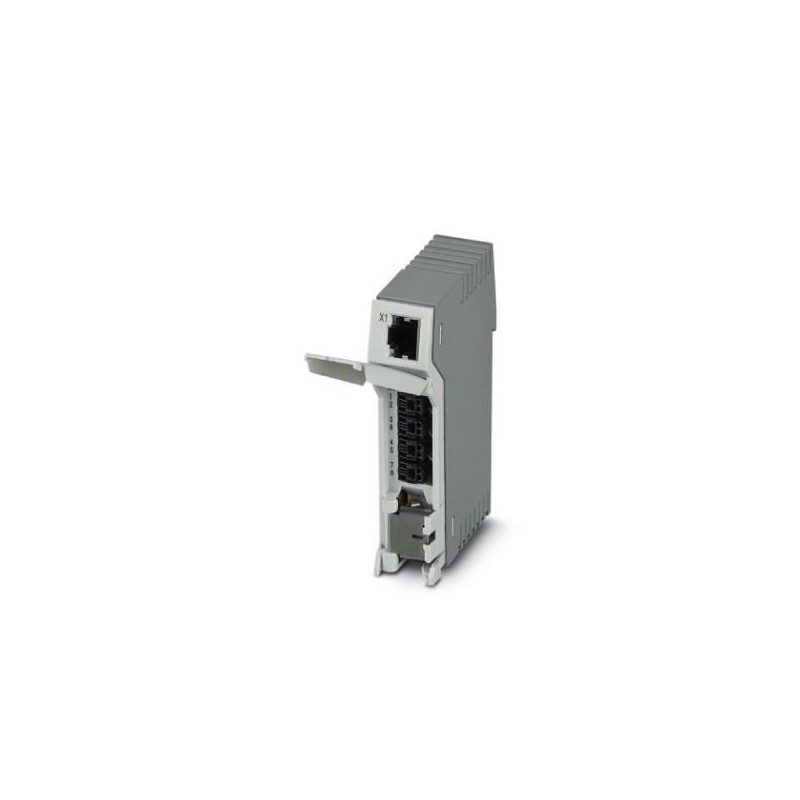

PP-RJ-IDC-F 2703023 PHOENIX CONTACT Les panneaux de brassage
PP-RJ-IDC-F
2703023
PHOENIX_CONTACT
Les panneaux de brassage
Panneau de brassage, connecteur femelle RJ45 sur les bornes IDC, 10/100/1000 MBit/s, adaptateur pour rail DIN, IP20, contact de protection avec réducteur de tension, contrôle du courant de blindage, protection contre les surtensions
Installation de réseaux de communication > Panneau de brassage cuivre
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million sept cent trois mille vingt trois |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626463353 |
| Poids par Pièce (hors emballage) | 124.200 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 75 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Admissible à l'humidité (fonctionnement) | 10 % ... 95 % (sans condensation) |
| Altitude | 5000 m (Pour les restrictions de voir déclaration du fabricant) |
| 2000 m (certification ATEX) | |
| Degré de protection | IP20 (déclaration du Fabricant) |
Général
| L'isolation électrique | FE // Ethernet |
|---|---|
| Normes/règlements | DIN EN 61643-21 |
| Compatibilité électromagnétique | Conformité avec la Directive EMC 2014/30/UE |
| Poids Net | 124.2 g |
| Matériau du boîtier | En plastique |
| Couleur | gris |
| MTTF | 3281 Ans (SN 29500 standard, température de 25 °C, le cycle d'exploitation de 21 % (5 jours par semaine, 8 heures par jour)) |
| 1245 Ans (SN 29500 standard, température de 40 °C, cycle de fonctionnement de 34.25 % (5 jours par semaine, 12 heures par jour)) | |
| 472 Ans (SN 29500 standard, température de 40 °C, cycle de fonctionnement de 100 % (7 jours par semaine, 24 heures par jour)) | |
| Degré de pollution | Deux |
| Catégorie de surtension | II |
| La conformité | CE-conforme |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X (Veuillez suivre les instructions d'installation dans la documentation!) |
| UL, ÉTATS-UNIS | UL 60079-0 Ed. 6 / UL 60079-15 Ed. 4 |
| UL, états-unis/Canada | Classe I, Zone 2, AEx nA IIC T4 Ex nA IIC T4 Gc X |
| Classe I, Div. 2, Groupes A, B, C, D | |
| UL, Canada | CSA 22.2 n ° 60079-0 Ed. 3 / CSA 22.2 n ° 60079-15:16 |
Alimentation
| Plage de tension d'alimentation | 36 V DC ... 52 V DC 10 % (via PoE) |
|---|---|
| 42 V DC ... 57 V DC (Avec homologation UL) |
Interface série
| Interface 1 | Interface Ethernet, 10/100/1000Base-T(X) selon IEEE 802.3 u |
|---|---|
| Méthode de connexion | Connexion IDC |
| Longueur de Transmission | 100 m (y compris les câbles de raccordement) |
| Chef de section transversale solide min. | 0,14 mm2 |
| Chef de section transversale solide max. | 0,34 mm2 |
| Chef de section transversale souple min. | 0,14 mm2 |
| Chef de section flexible max. | 0,34 mm2 |
| Chef de section AWG min. | Vingt six |
| Chef de section AWG max. | Vingt deux |
| Diamètre du câble incl. isolation | 1,6 mm (Terminal block est testé avec isolation en PVC - autres matériaux d'isolation disponibles sur demande) |
| Affectation des broches | 1:1 |
| Série vitesse de transmission | 10/100/1000 Mbps |
| Courant de sortie Maximum | 725 mA (PoE) |
| Capacité de transport de courant | ≤ 1,5 A (≤ 60 W (PoE+)) |
| Puissance de sortie maximale | 60 W |
| Interface 2 | Interface Ethernet, 10/100/1000Base-T(X) selon IEEE 802.3 u |
| Méthode de connexion | RJ45 CAT5e |
La fonction
| Désignation | Bouclier de surveillance de courant |
|---|---|
| Commutateur à seuil | ≥ 30 mA |
| Les diagnostics locaux | LED jaune |
| Précision | ± 5 % |
| Le temps de réponse | 3 s |
| Continue bouclier actuel | ≤ 1,5 A |
| La consommation d'énergie | 270 mW (Bouclier de surveillance de courant) |
| Impédance | ≤ 1 Ω |
| Tension | ≤ 10 V |
Les normes et les Règlements
| Compatibilité électromagnétique | Conformité avec la Directive EMC 2014/30/UE |
|---|---|
| Type de test | Résistance aux vibrations dans l'acc. avec EN 60068-2-6/IEC 60068-2-6 |
| Résultat du Test | 10 Hz ... 57 Hz, amplitude ±3,5 mm, 57 Hz ... 150 Hz, 5 g |
| Type de test | L'état de choc dans l'acc. avec EN 60068-2-27/IEC 60068-2-27 |
| Résultat du Test | 25 g pour 11 ms, trois chocs dans chaque direction |
| Normes/règlements | EN 61000-4-2 |
| Décharge au Contact | ± 6 kV (Niveau 3) |
| Un rejet Indirect | ± 6 kV |
| Normes/règlements | EN 61000-4-3 |
| Gamme de fréquence | 80 MHz À 3 GHz (Test De Niveau 3) |
| Normes/règlements | EN 61000-4-4 |
| Commentaires | Critère B |
| Normes/règlements | EN 61000-4-5 |
| Signal | ± 1 kV (ligne de Données, asymétrique) |
| Normes/règlements | EN 61000-6-4 |
| EN 61000-4-6 | |
| Gamme de fréquence | De 0,15 ... 80 MHz MHz |
| Normes/règlements | DIN EN 61643-21 |
| Tension nominale d'isolation | 85 V DC |
| IEC essai de classification | C2 |
| La conformité | CE-conforme |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, ÉTATS-UNIS | UL 60079-0 Ed. 6 / UL 60079-15 Ed. 4 |
| UL, états-unis/Canada | Classe I, Zone 2, AEx nA IIC T4 Ex nA IIC T4 Gc X |
| Classe I, Div. 2, Groupes A, B, C, D | |
| UL, Canada | CSA 22.2 n ° 60079-0 Ed. 3 / CSA 22.2 n ° 60079-15:16 |
| Les gaz nocifs test | ISA-S71.04-1985 G3 Dure Un Groupe |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 6.0Dix neuf million cents soixante dix mille centeCl@ss 7.0Dix neuf million cents soixante dix mille cents douzeeCl@ss 8.0Dix neuf million cents soixante dix mille cents douzeeCl@ss 9.0Dix neuf million cents soixante dix mille cents douze
| Caractéristique | Valeur |
|---|---|
| Nombre de jacks/coupleurs (EF004395) | 1 |
| Adapté au nombre de jacks/coupleurs (EF001579) | 1 |
| Type de connecteur (EF002935) | Autre |
| Blindé (EF000881) | Oui |
| Catégorie (EF001619) | 5 |
| Nombre d'unités en hauteur (HE) (EF003561) | 2 |
| Hauteur (EF000040) | 101.3 mm |
| Largeur (EF000008) | 23.8 mm |
| Profondeur (EF000049) | 86 mm |
