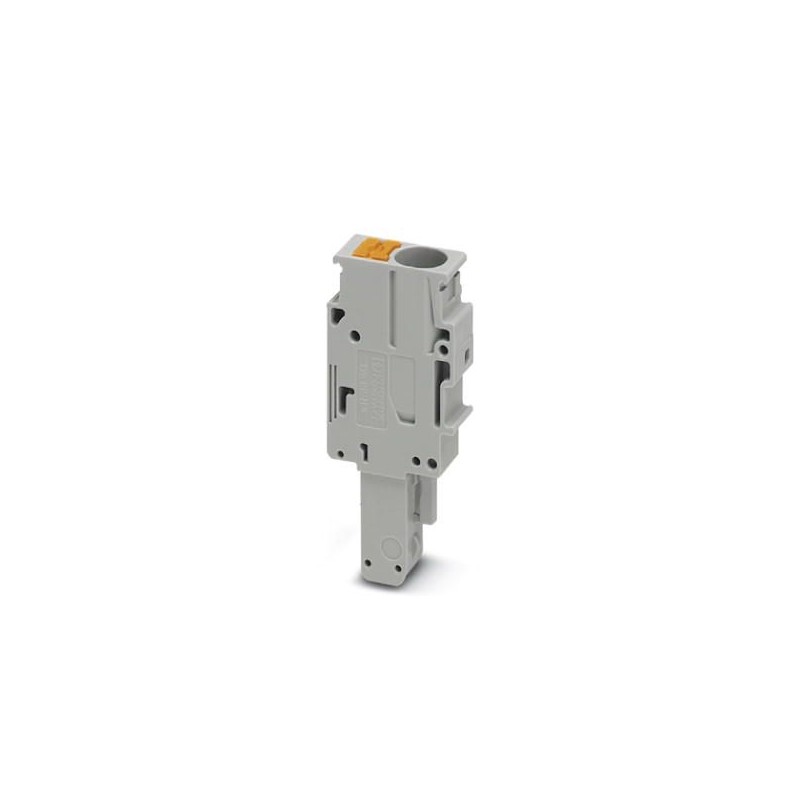

PP-H 4/ 1-L RD 3211949 PHOENIX CONTACT Connecteurs
PP-H 4/ 1-L RD
3211949
PHOENIX_CONTACT
50
Connecteurs
Connecteur, tension nominale : 800 V, courant assigné : 32 A, nombre de connexions : 1, nombre de pôles : 1, type de connexion : Connexion enfichable, 1er étage, connexion à gauche, Section de dimensionnement : 4 mm², section transversale : 0,2 mm² - 6 mm², couleur : rouge
Blocs de jonction > Connecteur pour bloc de jonction
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 3211949 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626369716 |
| Poids par pièce (hors emballage) | 0,005 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Nombre de pôles | 1 |
|---|---|
| Nombre d'étages | 1 |
| Nombre de connexions | 1 |
| Potentiels | 1 |
| Section nominale | 4 mm² |
| Coloris | rouge |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 1,02 W |
| Courant de charge maximal | 32 A (pour une section de conducteur de 6 mm²) |
| Intensité nominale IN | 32 A |
| Tension nominale UN | 800 V |
| Paroi latérale ouverte | oui |
Caractéristiques de raccordement
| Type de raccordement | Raccord Push-in / enfichable |
|---|---|
| Connexion selon la norme | CEI 61984 |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 10 |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section de conducteur souple AWG min. | 24 |
| Section de conducteur AWG souple max. | 12 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 4 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 4 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 1 mm² |
| Longueur à dénuder | 10 mm ... 12 mm |
| Gabarit | A4 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260701eCl@ss 6.027141100eCl@ss 7.027141151eCl@ss 8.027141151eCl@ss 9.027141151
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Insert mâle |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.2 mm² |
| Nombre total de pôles sans contact de mise à la terre (EF006240) | 1 |
| Largeur (EF000008) | 6.15 mm |
| Connectable (EF006169) | Non |
| Nombre de pôles (EF001391) | 1 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
