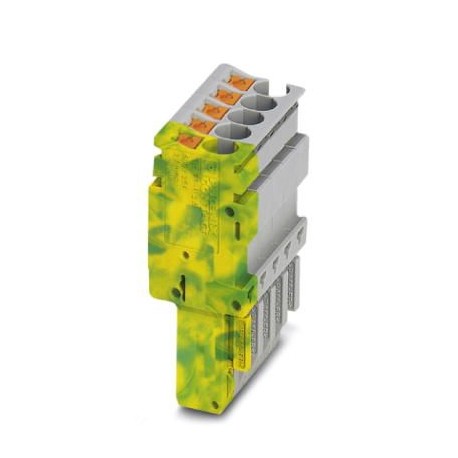

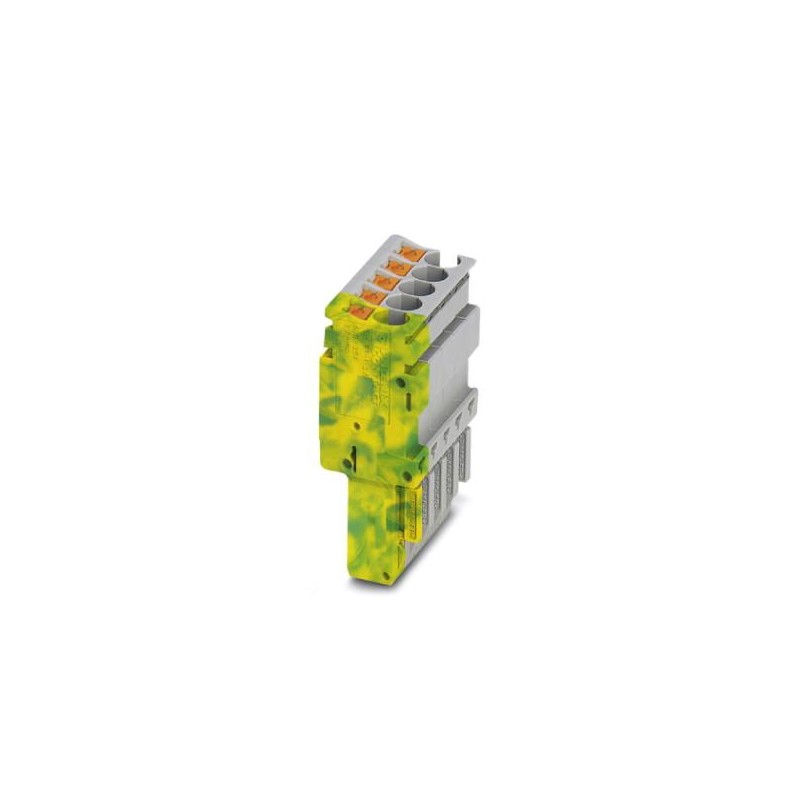

PP-H 2,5/5 (1GNYE/4GY) 1035931 PHOENIX CONTACT Fiche
PP-H 2,5/5 (1GNYE/4GY)
1035931
PHOENIX_CONTACT
50
Fiche
Connecteur, tension nominale : 500 V, courant assigné : 24 A, nombre de connexions : 4, nombre de pôles : 5, type de connexion : raccord enfichable, 1er étage, section de dimensionnement : 2,5 mm², section transversale : 0,14 mm² - 4 mm², type de montage : montage par encliquetage, couleur : gris
Blocs de jonction > Connecteur pour bloc de jonction
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million trente cinq mille neuf cent trente et un |
|---|---|
| Unité d'emballage | 50 pc |
| Quantité d'ordre Minimum | 50 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626542065 |
| Poids par Pièce (hors emballage) | 16.840 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
| Pays d'origine | PL (Pologne) |
Général
| Nombre de postes | Cinq |
|---|---|
| Nombre de niveaux | Un |
| Nombre de connexions | Quatre |
| Potentiels | Cinq |
| Nominale de la section transversale | 2,5 mm2 |
| Couleur | gris |
| Matériau isolant | PA |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Maximum de courant de charge | 24 A (avec un 2,5 mm2 conducteur de section) |
| Nominale tension de choc | 6 kV |
| Degré de pollution | Trois |
| Catégorie de surtension | III |
| Matériau isolant groupe | J' |
| Maximum de dissipation de puissance pour les conditions nominales | 0.77 W |
| Maximum de courant de charge | 24 A (avec 4 mm2 conducteur de section) |
| Courant Nominal j'N | 24 Un |
| Tension nominale UN | 500 V |
| Ouvrez le panneau latéral | Pas de |
Les données de connexion
| Méthode de connexion | Pousser-dans le cadre |
|---|---|
| Connexion en acc. avec la norme | IEC 61984 |
| Chef de section transversale solide min. | 0,14 mm2 |
| Chef de section transversale solide max. | 4 mm2 |
| Chef de section AWG min. | Vingt six |
| Chef de section AWG max. | Douze |
| Chef de section transversale souple min. | 0,14 mm2 |
| Chef de section flexible max. | 2,5 mm2 |
| Min. AWG chef de section, flexible | Vingt six |
| Max. AWG chef de section, flexible | Quatorze |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0,14 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 2,5 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,14 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 2,5 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, max. | 0,5 mm2 |
| Dénudage des conducteurs | 10 mm |
| Interne cylindrique gage | A3 |
Les normes et les Règlements
| Connexion en acc. avec la norme | IEC 61984 |
|---|---|
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 4.0272607xxeCl@ss 4.1Vingt sept million deux cent soixante mille sept cent uneCl@ss 5.0Vingt sept million deux cent soixante mille sept cent uneCl@ss 5.1Vingt sept million deux cent soixante mille sept cent uneCl@ss 6.0Vingt sept million cents quarante et une mille centeCl@ss 7.0Vingt sept million cents quarante et une mille cents cinquante et uneCl@ss 8.0Vingt sept million cents quarante et une mille cents cinquante et uneCl@ss 9.0Vingt sept million cents quarante et une mille cents cinquante et un
UNSPSC 6.01Trente million deux cent onze mille huit cent deuxUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent deuxUNSPSC 11Trente neuf million cents vingt et une mille quatre cent deuxUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent deuxUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent deux
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Insert mâle |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Nombre total de pôles sans contact de mise à la terre (EF006240) | 4 |
| Largeur (EF000008) | 25.75 mm |
| Connectable (EF006169) | Oui |
| Nombre de pôles (EF001391) | 5 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
