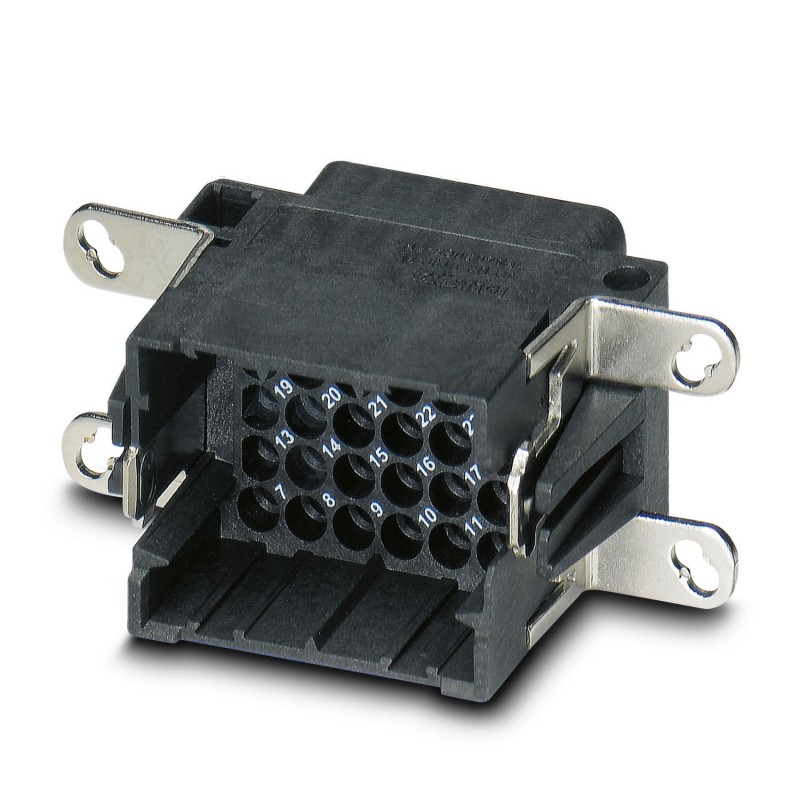

VC-D2-ST30-PE 1855021 PHOENIX CONTACT Eléments de contact
VC-D2-ST30-PE
1855021
PHOENIX_CONTACT
10
Eléments de contact
Insert de contact, Famille d’articles : VARIOCON, construction : VC2, matériau du boîtier : PA, nombre de pôles : 30, section de conducteur min. : 0,14 mm², section de conducteur max. : 1,5 mm², tension nominale : 250, courant attribué : 10 A, Type de raccord : Raccord à sertir, Type de raccord de contact : Mâle. Les connecteurs enfichables ne doivent être utilisés qu’à l’état inerte (non chargés).
Élément de contact, Famille d'articles: VARIOCON, design: VC2, matériau du boîtier: PA, nombre de pôles: 30, section de fil min.: 0,14 mm2, section de fil max.: 1,5 mm2, tension de référence: 250, courant de référence: 10 A, Type de raccordement: Raccordement à sertir, Type de contact: Mâle, L'enfichage et le retrait des connecteurs ne doit se faire que hors tension.
Connecteurs > Insert de contact pour connecteur circulaire
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | L'enfichage et le retrait des connecteurs ne doit se faire que hors tension. |
| Généralités | Noter que l'équipement complet avec la section de conducteur maximale peut résulter en un diamètre extérieur du câble sous gaine dépassant la valeur admise. Sélectionner la section de conducteur en fonction du nombre de pôles. |
| Généralités | Les porte-contacts ne sont pas adaptés au montage dans le boîtier prolongateur VC-MP-K…. |
| Consigne de sécurité | |
| Consigne de sécurité | AVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels. |
| • AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible. | |
| • AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation. | |
| • Les produits sont destinés à une utilisation dans les domaines de la construction d'appareils électriques, d'installations et d'automates. | |
| • Lors de l'utilisation des connecteurs à l'extérieur, ces derniers doivent être tout particulièrement protégés des influences environnementales. | |
| • Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate. | |
| • Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products). | |
| • En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur. | |
| • Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre | |
| • Veiller à ce que la terre fonctionnelle ou de protection soit raccordée correctement. | |
| • Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 | |
| • Tenir compte des caractéristiques techniques correspondantes. Les indications peuvent être trouvées aux emplacements suivants : o Sur le produit o Sur l'étiquette d'emballage o Dans la documentation fournie o Sur le web à l'adresse phoenixcontact.com/products dans le produit | |
| • Utiliser uniquement les outils recommandés par Phoenix Contact | |
| • Les instructions d'installation/documents Design In disponibles sur le web à l'adresse phoenixcontact.com/products dans la zone de téléchargement dans le produit doivent être respectés. | |
| • Protéger les connecteurs non enfichés avec un cache de protection. Les accessoires adéquats sont disponibles dans le domaine des accessoires de l'article sur le web à l'adresse phoenixcontact.com/produits dans le produit | |
| • Utiliser le connecteur uniquement lorsqu'il est enfiché à fond. | |
| • Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées. | |
| • Respecter le rayon de courbure minimum du câble. Poser le conducteur sans le soumettre à une torsion. | |
| • En mode de fonctionnement normal, le connecteur se réchauffe. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, il incombe à l'utilisateur d'apposer les panneaux d'avertissement (ex. DIN EN ISO 13732-1:2008-12). | |
| Type de produit | Elément de contact |
| Gamme de produits | VARIOCON |
| Série | VC-D |
| Type | VC2 |
| Nombre de pôles | 30 |
| Enfichable | 30+PE |
| Type de matériau du contact | tourné |
| roulés | |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Propriétés d'isolation | |
| Degré de pollution | 2 |
| Tension assignée (II/2) | 250 V |
| Tension de référence (III/3) | 250 V |
| 250 V | |
| Tension nominale ATD | 250 (III/2,00) |
| Tension de tenue aux chocs assignée | 4 kV |
| Tension de tenue aux chocs assignée (II/2) | 4 kV |
| Tension de tenue aux chocs assignée | 4 kV |
| Courant de référence | 10 A |
| 10 A | |
| max. 10 A | |
| Tension nominale UN | 250 V |
| Type de raccordement | Raccordement à sertir |
| Section de conducteur souple | 1,5 mm² |
| Dessin coté |  |
| Largeur | 63,8 mm |
| Hauteur | 35,5 mm |
| Longueur | 25,4 mm |
| Caractéristiques mécaniques | |
| Diamètre de contact | 1,6 mm |
| Couleur de la partie du boîtier | noir |
| Matériau | Polyamide |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau du boîtier | PA |
| Matériau de contact | CuZn |
| Matériau de surface du contact | nickelé |
| Matériau de porte-contacts | PA |
| Fil, section | 0,14 mm² 1,5 mm² |
| Longueur à dénuder des fils uniques | 8 mm |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | >= 500 |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 30 |
