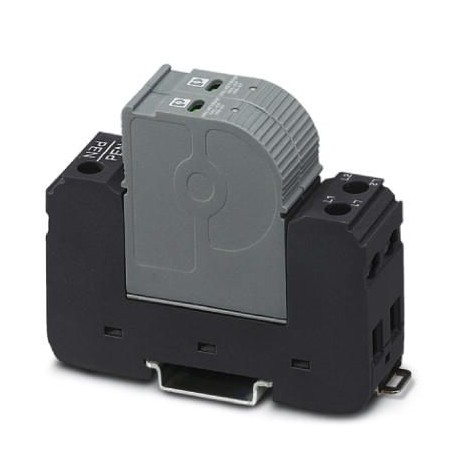

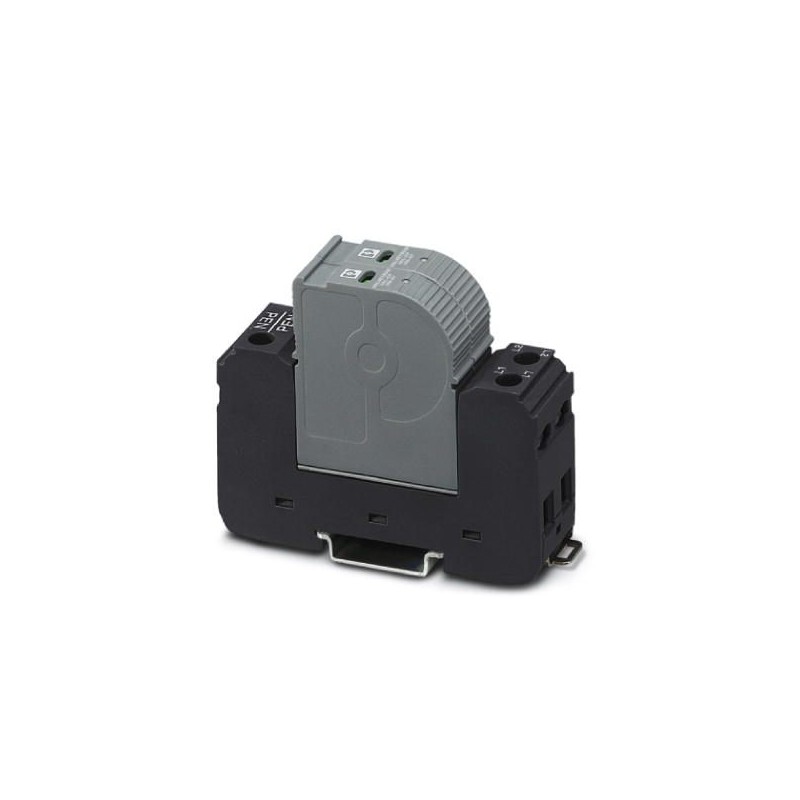

VAL-CP-2C-350/O 2881052 PHOENIX CONTACT Parafoudre de Type 2
VAL-CP-2C-350/O
2881052
PHOENIX_CONTACT
Parafoudre de Type 2
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million huit cent quatre vingt une mille cinquante deux |
|---|---|
| Unité d'emballage | 1 pc |
| Page du catalogue | Page 41 C-6-2013) |
| GTIN | 4046356049276 |
| Poids par Pièce (hors emballage) | 223.200 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante trois mille trente |
| Pays d'origine | DE (Allemagne) |
Conditions ambiantes
| Degré de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % |
| L'état de choc (fonctionnement) | 30g (Demi-sinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Général
| IEC essai de classification | II |
|---|---|
| T2 | |
| FR type | T2 |
| IEC système d'alimentation | TN-C |
| Mode de protection | L-PEN |
| Type de montage | Rail DIN 35 mm |
| Couleur | gris/bleu |
| noir | |
| Matériau du boîtier | PBT-FR |
| Degré de pollution | Deux |
| L'indice d'inflammabilité selon UL 94 | V-0 |
| Type | Rail DIN module, deux-section, divisible |
| Nombre de postes | Deux |
| Protection contre les surtensions de message de défaut | optique |
Le circuit de protection
| Tension nominale UN | 240/415 V AC (TN-C) |
|---|---|
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Maximale de fonctionnement en continu de la tension UC(L-PEN) | 350 V AC |
| Charge nominale courant IL | 40 A (Biconnect M4 type à fourche cosse de câble 6 mm2) |
| 63 A (DOUBLE bague 2 x 10 mm2) | |
| Nominale de courant de décharge In(8/20) µs (L-PEN) | 20 kA |
| Maximum de courant de décharge Imax(8/20) µs (L-PEN) | 40 kA |
| Courant de court-circuit de notation jeSCCR | 25 kA |
| De la protection de tension au niveau Up(L-PEN) | ≤ 1.5 kV |
| Résiduelle de la tension Ures(L-PEN) | ≤ 1.5 kV (aun) |
| ≤ 1.3 kV (10 kA) | |
| ≤ 1,2 kV (à 5 kA) | |
| ≤ 1.1 kV (à 4 kA) | |
| ≤ 1 kV (à 2 kA) | |
| TOV comportement à UT(L-PEN) | 415 V AC (5 s / résister à la mode) |
| 440 V AC (120 min / safe mode de défaillance) | |
| Le temps de réponse tUn(L-PEN) | ≤ 25 ns |
| Max. fusible en amont avec V-type par le biais de câblage | 40 A (gG / Biconnect M4 type à fourche cosse de câble, 6 mm2) |
| 63 A (gG / DOUBLE bague 2x 10 mm2) | |
| Max. fusible en amont de la direction générale de câblage | 315 Un (gG) |
Les données de connexion
| Méthode de connexion | Connexion à vis |
|---|---|
| Filet de vis | M5 |
| Couple de serrage | 4.5 Nm |
| Dénudage des conducteurs | 16 mm |
| Chef de section flexible | 2,5 mm2 ... 16 mm2 |
| Chef de section transversale solide | 2,5 mm2 ... 25 mm2 |
| Chef de section AWG | 12 4 ... |
De l'UL
| SPD de Type | 4CA |
|---|---|
| Maximale de fonctionnement en continu de la tension de MCOV (L-L) | 700 V AC |
| Maximale de fonctionnement en continu de la tension de MCOV (L-N) | 350 V AC |
| Nom. tension | 277/480 V AC |
| Mode de protection | L-L |
| L-N | |
| Système de distribution d'énergie | Wye |
| Fréquence nominale | 50/60 Hz |
| Mesurée en limitant la tension de marne-la-vallée (L-L) | 3280 V |
| Mesurée en limitant la tension de marne-la-vallée (L-N) | 2000 V |
| Nominale de courant de décharge In(L-L) | 20 kA |
| Nominale de courant de décharge In(L-N) | 20 kA |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante mille deux cent uneCl@ss 4.1Vingt sept million cents trente mille huit cent uneCl@ss 5.0Vingt sept million cents trente mille huit cent uneCl@ss 5.1Vingt sept million cents trente mille huit centeCl@ss 6.0Vingt sept million cents trente mille huit centeCl@ss 7.0Vingt sept million cents trente mille huit cent cinqeCl@ss 8.0Vingt sept million cents trente mille huit cent cinqeCl@ss 9.0Vingt sept million cents trente mille huit cent cinq
UNSPSC 6.01Trente million deux cent douze mille dixUNSPSC 7.0901Trente neuf million cents vingt et une mille six cent dixUNSPSC 11Trente neuf million cents vingt et une mille six cent dixUNSPSC 12.01Trente neuf million cents vingt et une mille six cent dixUNSPSC 13.2Trente neuf million cents vingt et une mille six cent vingt
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| Fiche technique 1: 2881052 - VAL-CP-2C-350/O | 122 Kbytes |
|
| Fiche technique 2: 2881052 - VAL-CP-2C-350/O | 85 Kbytes |
|
| Catalogue complet 1: 2881052 - VAL-CP-2C-350/O | 11 Mbytes |
|
