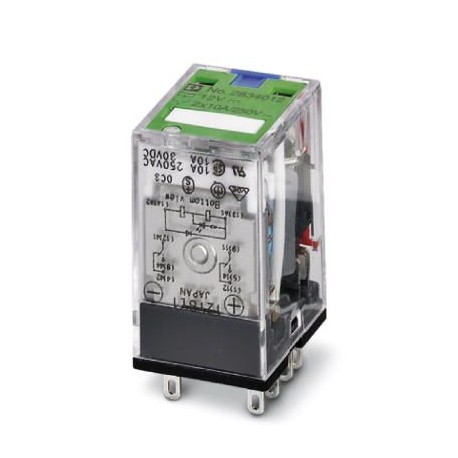

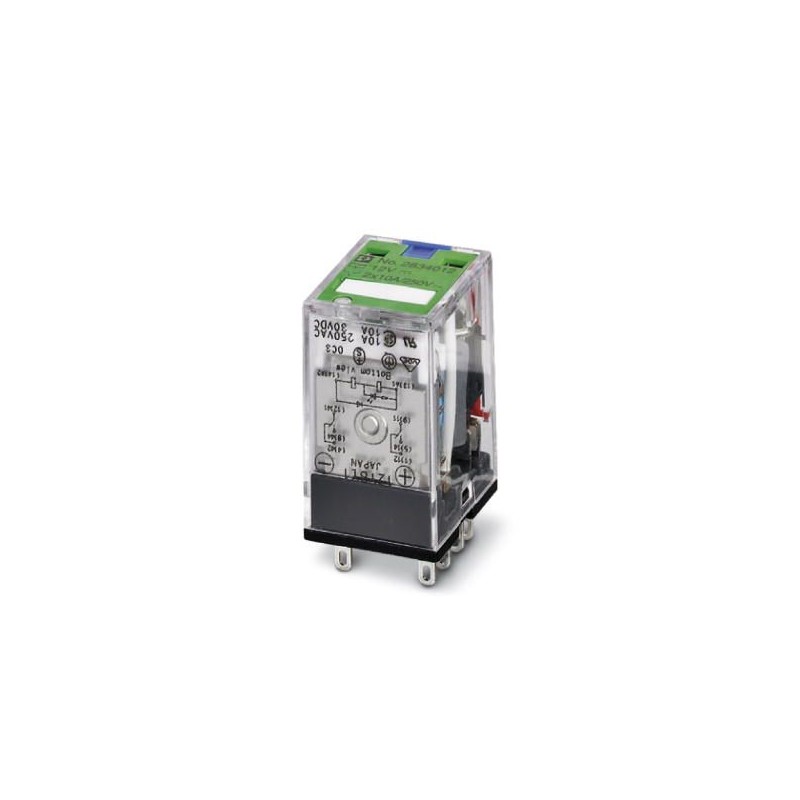

REL-IR/LDP- 12DC/2X21 2834012 PHOENIX CONTACT Relais individuels
REL-IR/LDP- 12DC/2X21
2834012
PHOENIX_CONTACT
10
Relais individuels
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2834012 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 386 (C-7-2015) |
| GTIN | 4017918941611 |
| Poids par pièce (hors emballage) | 0,038 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | JP (Japon) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -55 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -55 °C ... 70 °C |
Côté excitation
| Tension nominale d'entrée UN | 12 V DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | voir diagramme |
| Courant d'entrée typique pour UN | 75 mA |
| Temps d'amorçage typique | 13 ms |
| Temps de retombée typique | 14 ms |
| Résistance de la bobine | 160 Ω ±15 % (à 20 °C) |
| Puissance dissipée en condition nominale | 0,9 W |
Côté contact
| Type de contact | 2 inverseurs |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | Ag |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 5 V |
| Courant de commutation minimal | 1 mA |
| Courant d'enclenchement maximal | 20 A (15 ms) |
| Intensité permanente limite | 10 A |
| Puissance de coupure (charge ohmique) max. | 2500 VA (pour 250 V AC) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 2 kV AC (50 Hz, 1 min) |
|---|---|
| Tension d'essai contact de relais/contact de relais | 2 kV AC (50 Hz, 1 min) |
| Mode de fonctionnement | 100 % ED |
| Indice de protection | RT I |
| Durée de vie mécanique | 5x 107cycles |
| Durée de vie électrique | voir diagramme |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | sur embase de relais PR2 |
| Poids net (SAP) | 38,24 g |
Normes et spécifications
| Normes/Prescriptions | DIN EN 61810-1 |
|---|---|
| VDE 0435-201 | |
| EN 50178 | |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
