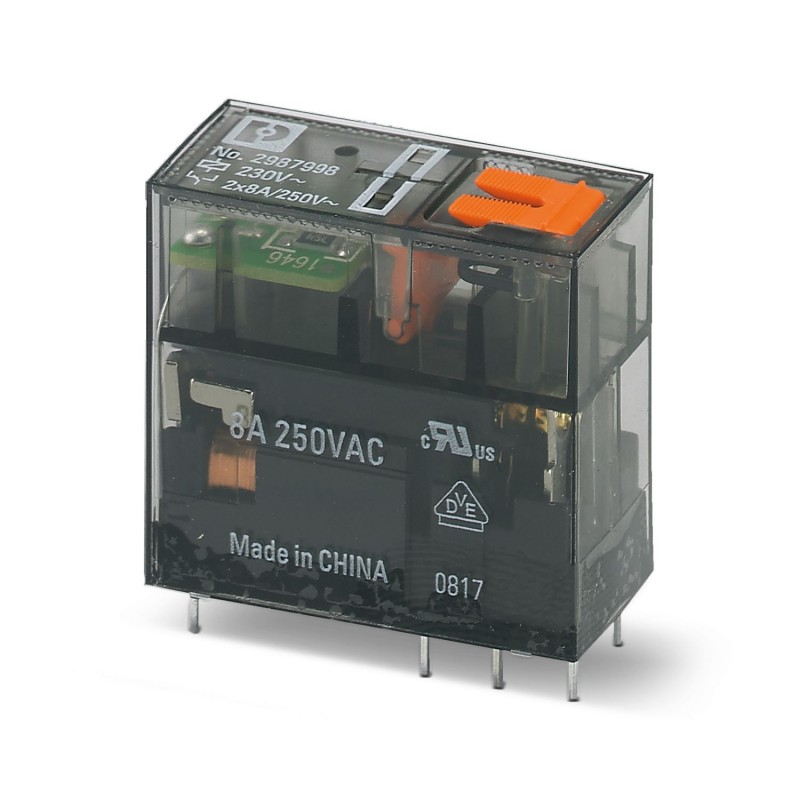

REL-MR-230AC/21-21AU/MS 2987998 PHOENIX CONTACT Relais individuels
REL-MR-230AC/21-21AU/MS
2987998
PHOENIX_CONTACT
10
Relais individuels
Relais miniatures enfichables, avec contact multicouche avec revêtement en or dur, 2 contacts commutés, bouton de contrôle, indication mécanique de la position de commutation, LED d’état, tension de la bobine 230 V AC
Relais miniature à brancher, avec contact multicouche et revêtement en or dur, 2 contacts de bascule, bouton de test, indicateur de position de commutation mécanique, LED d’état, tension de bobine 230 V CA
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2987998 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Page catalogue | Page 306 (C-5-2017) |
| GTIN | 4046356481007 |
| Poids par pièce (hors emballage) | 0,018 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | CN (Chine) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Côté excitation
| Tension nominale d'entrée UN | 230 V AC |
|---|---|
| Fréquence du réseau | 50/60 Hz |
| Courant d'entrée typique pour UN | 3,5 mA |
| Temps d'amorçage typique | 3 ms ... 12 ms (en fonction de la position des phases) |
| Plage de temps de retombée typique | 2 ms ... 8 ms (en fonction de la position des phases) |
| Puissance dissipée en condition nominale | 0,42 W |
Côté contact
| Type de contact | 2 inverseurs |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi, revêtement or dur |
| Tension de commutation maximale | 30 V AC |
| 36 V DC | |
| Tension de commutation minimale | 12 V (Pour 1 mA) |
| Courant de commutation minimal | 1 mA (pour 12 V) |
| Courant d'enclenchement maximal | 50 mA |
| Intensité permanente limite | 50 mA |
| Pouvoir de coupure | 1,5 A (à 240 V, AC15) |
Partie contact (avec couche d'or endommagée)
| Matériau des contacts | AgNi |
|---|---|
| Remarque | les valeurs suivantes s'appliquent quand la couche d'or est endommagée |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 12 V (pour 10 mA) |
| Intensité permanente limite | 8 A |
| Courant d'enclenchement maximal | 16 A (20 ms) |
| Courant de commutation minimal | 10 mA (pour 12 V) |
| Puissance de coupure (charge ohmique) max. | 2000 VA (pour 250 V AC) |
| Pouvoir de coupure | 1 A (à 24 V, DC13) |
| 1,5 A (à 24 V, AC15) | |
| 1,5 A (à 120 V, AC15) | |
| 1,5 A (à 240 V, AC15) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 5 kV AC (50 Hz, 1 min) |
|---|---|
| Tension d'essai contact de relais/contact de relais | 2,5 kV AC (50 Hz, 1 min) |
| Durée de vie mécanique | 5x 106cycles |
| Durée de vie électrique | voir diagramme |
| Poids net (SAP) | 18,18 g |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Normes/Prescriptions | EN 61810-1 |
| VDE 0435-201 | |
| EN 50178 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Appareil complet avec socle (EF003359) | Non |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Non |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 179.4 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 179.4 V |
| Type de tension d'actionnement (EF008242) | CA |
| Entraînement, polarité (EF003355) | Non polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 2 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Or |
| Courant nominal (EF000001) | 0.0035 A |
| Largeur (EF000008) | 12.7 mm |
| Hauteur (EF000040) | 29 mm |
| Profondeur (EF000049) | 25 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2987998-REL-MR-230AC/21-21AU/MS | 148 Kbytes |
|
