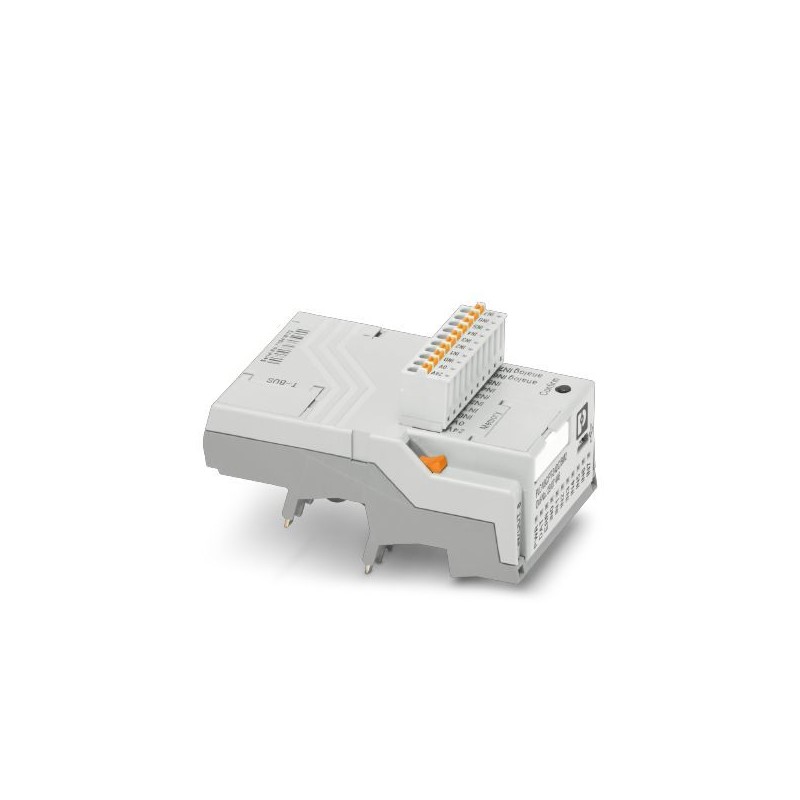

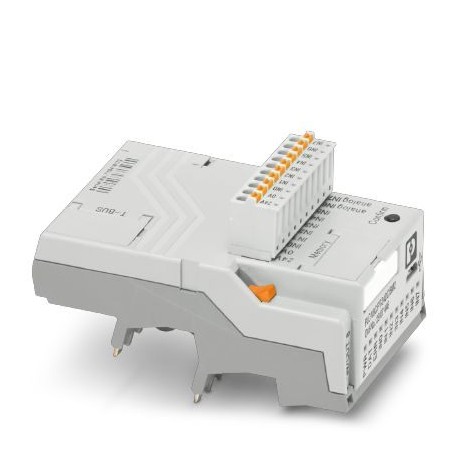

PLC-V8C/PT-24DC/BM2 2907446 PHOENIX CONTACT Automate
PLC-V8C/PT-24DC/BM2
2907446
PHOENIX_CONTACT
Automate
Module logique PLC de base, 2e génération, avec 16 E/S, enfichable sur 8 bornes PLC-INTERFACE numériques ou analogiques, extensible jusqu’à 48 E/S, horloge en temps réel, connecteur Micro-USB femelle, boîtier pour module de mémoire et adaptateur Bluetooth, connexion enfichable
Commande industrielle API > Module logique
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2907446 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 429 (C-5-2017) |
| GTIN | 4055626218168 |
| Poids par pièce (hors emballage) | 0,136 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | DE (Allemagne) |
Alimentation
| Tension d'alimentation | 24 V DC |
|---|---|
| Plage de tension d'alimentation | 19,2 V DC ... 26,4 V DC |
| Courant d'entrée typique pour UN | 40 mA |
| Courant d'entrée maximum pour UN | 160 mA |
| Circuit de protection | Protection contre inversions de polarité |
| Protection antisurtension | |
| Affichage d'état | LED verte |
Données d’entrée (TOR)
| Nombre d'entrées | 8 (2 configurables en analogique) |
|---|---|
| Description de l'entrée | EN 61131-2 Type 3 |
| Tension d'entrée | 24 V DC |
| Niveau de signal « 0 » | < 5 V |
| Niveau de signal « 1 » | > 11 V |
| Courant d'entrée signal « 0 » | < 1 mA |
| Courant d'entrée signal « 1 » | typ. 2,5 mA |
| Affichage d'état | LED jaune |
Données d’entrée (analogique)
| Nombre d'entrées | 2 (IN6 et IN7 sont configurables en analogique) |
|---|---|
| Plage de tension d'entrée | 0 V ... 10 V |
| Résistance d'entrée | > 3,5 kΩ |
Données d’entrée (PLC-INTERFACE)
| Nombre d'entrées | ≤ 8 |
|---|---|
| Description de l'entrée | Caractéristiques techniques en fonction du bloc de jonction PLC-INTERFACE utilisé |
| Tension d'entrée | 19 V DC |
| Courant absorbé typique | 4 mA |
| Résistance d'entrée | < 100 mΩ |
Généralités
| Précision de l'horloge en temps réel | ±2 s/d |
|---|---|
| Durée de sauvegarde horloge en temps réel | 96 h (Condensateur) |
| Coloris | gris |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Enfichable sur 8 x blocs de jonction PLC-INTERFACE |
| Mode de fonctionnement | 100 % ED |
| Indice de protection | IP20 |
Caractéristiques de raccordement (alimentation et entrées tout-ou-rien)
| Type de raccordement | Raccordement Push-in |
|---|---|
| Longueur à dénuder | 9 mm |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| 0,25 mm² ... 0,5 mm² (Embout avec cône isolant en plastique) | |
| 0,25 mm² ... 1,5 mm² (Avec embout sans cône d'entrée isolant) | |
| Section conduct. AWG | 26 ... 16 |
| Nombre de connexions | 1 |
| Nombre de pôles | 10 |
| Remarque | Alimentation de l'appareil et 8 entrées |
Caractéristiques de raccordement (interface de programmation)
| Type de raccordement | Micro USB type B |
|---|---|
| Nombre de connexions | 1 |
Caractéristiques de raccordement (système INTERFACE)
| Type de raccordement | Raccordement à ressort |
|---|---|
| Longueur à dénuder | 6 mm |
| Section de conducteur rigide | 0,14 mm² ... 0,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 0,5 mm² |
| Section conduct. AWG | 26 ... 20 |
| Nombre de connexions | 1 |
| Nombre de pôles | 3 |
Caractéristiques de raccordement (bus V8C PLC)
| Type de raccordement | Raccordement autodénudant |
|---|---|
| Nombre de connexions | 1 |
| Nombre de pôles | 4 |
Caractéristiques de raccordement (mémoire)
| Type de raccordement | S-PORT (connecteur femelle) |
|---|---|
| Nombre de connexions | 1 |
| Nombre de pôles | 12 |
| Remarque | Pour le raccordement du module de mémoire |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Humidité de l'air max. admissible (service) | 95 % |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178 |
| Tension d'isolement assignée | 50 V |
| Tension de choc assignée | 0,8 kV |
| Isolant | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Conformité | Conformité CE |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027242216eCl@ss 4.127242216eCl@ss 5.027242216eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242216eCl@ss 8.027242216eCl@ss 9.027242216
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Courant de commutation (EF000188) | 0.009 A |
| Nombre d'entrées analogiques (EF001994) | 2 |
| Nombre d'entrées numériques (EF001995) | 8 |
| Nombre d'entrées numériques (EF001992) | 8 |
| Nombre de sorties numériques (EF001993) | 8 |
| Avec sortie de relais (EF003198) | Oui |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 1 |
| Avec interface optique (EF003028) | Non |
| Maître IO-Link (EF007298) | Non |
| Capacité de redondance (EF003156) | Non |
| Appareil de base (EF007279) | Oui |
| Évolutif (EF000119) | Oui |
| Appareil d'extension (EF007163) | Oui |
| Avec minuterie (EF000256) | Oui |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 50 mm |
| Hauteur (EF000040) | 48.5 mm |
| Profondeur (EF000049) | 82.5 mm |
